上一期為大家分享了常規環形十字路口的相位設置案例，而城市道路中往往還會有一些比較畸形的環形交叉口，所以這一期我們就來分享一個“異形”環島交叉口信號優化的案例。
Alien路口是由五個路口組成的，沒有信號燈控制的環形路口。由于各進口的車流量相對較多，又沒有信號燈控制，各向的車流都會互相爭奪路權。
正如下圖所示，當路口車流量較大時，A路口直行車道與B路口的左轉車道存在著嚴重的沖突（在B路口左轉的車輛需要按照規定，順著環島行駛的方向向右環島行駛，才能到達目的路口，達到左轉目的），不僅不利于行人過街，還會存在著極大的安全隱患。

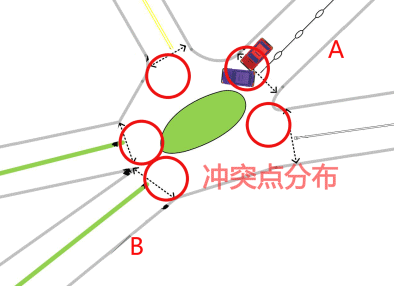

沖突分布圖
面對這樣的“異形”環島交叉口，想必車主們也是相當?shù)臒o(wú)奈。那應該怎么樣改造這個“異形”，消除Alien 路口給車主們帶來的困擾呢？
改造的辦法就是不改變“異形”環島現狀的基礎上，在各主要進口道以及環島中增設交通信號燈，讓各車道行駛車有規矩可循，避免車流同時匯入圓環及分離沖突，讓圓環內的交通保持順暢。

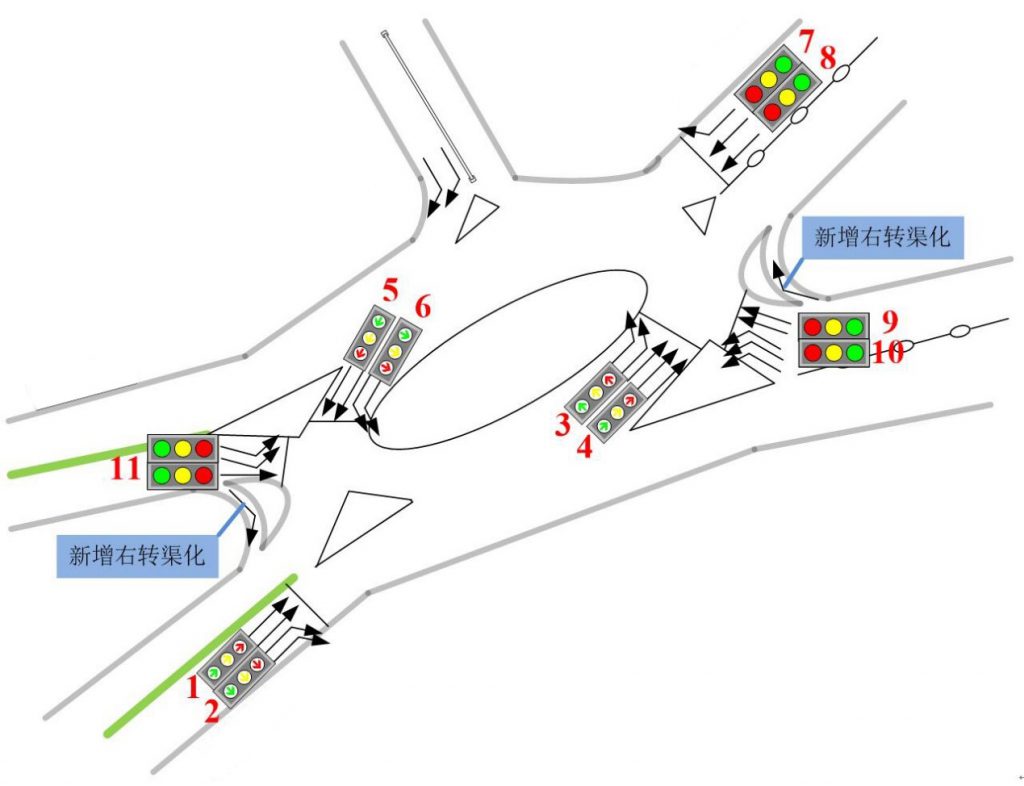

?加燈控

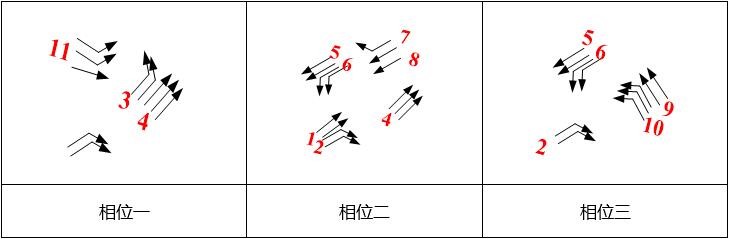

相位圖
如上圖所示，改造方案在車流的矛盾沖突點設置了信號控制燈，路口的直行車輛需要經過兩個交通信號燈，這樣能有效地對直行車輛進行分流，不會造成直行車輛一窩蜂地“擠”在沖突點的現象；同時，左轉的車輛設置在直行車輛通過后方能行駛，明顯地能夠避免直行車輛與左轉車輛之間的沖突。

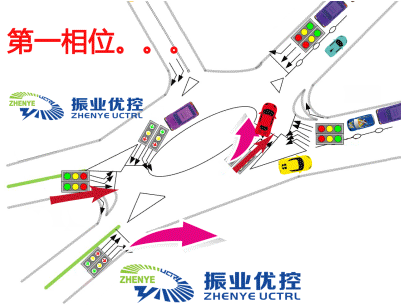

加燈控后行車狀況
哪里有問題，哪里就有信號優化。對癥下藥改造Alien路口，讓車輛能在“異形”環島中有規矩地、順暢地奔跑起來！
