第114期 拆分小相位,左轉掉頭不打架

優控黑板報

小伙伴每周都期待著黑板報君的新鮮案例,那這一期講什么呢?賣個關子,暫不劇透。

路口概況
重慶兩江新區的黃山大道-星光大道路口由兩條主干道交叉組成,南北向星光大道有直行高架橋。
該路口周邊較多辦公聚集區,高峰期受上下班車流影響,路口十分擁堵;但該路口已建立行人過街天橋,不存在人車沖突。

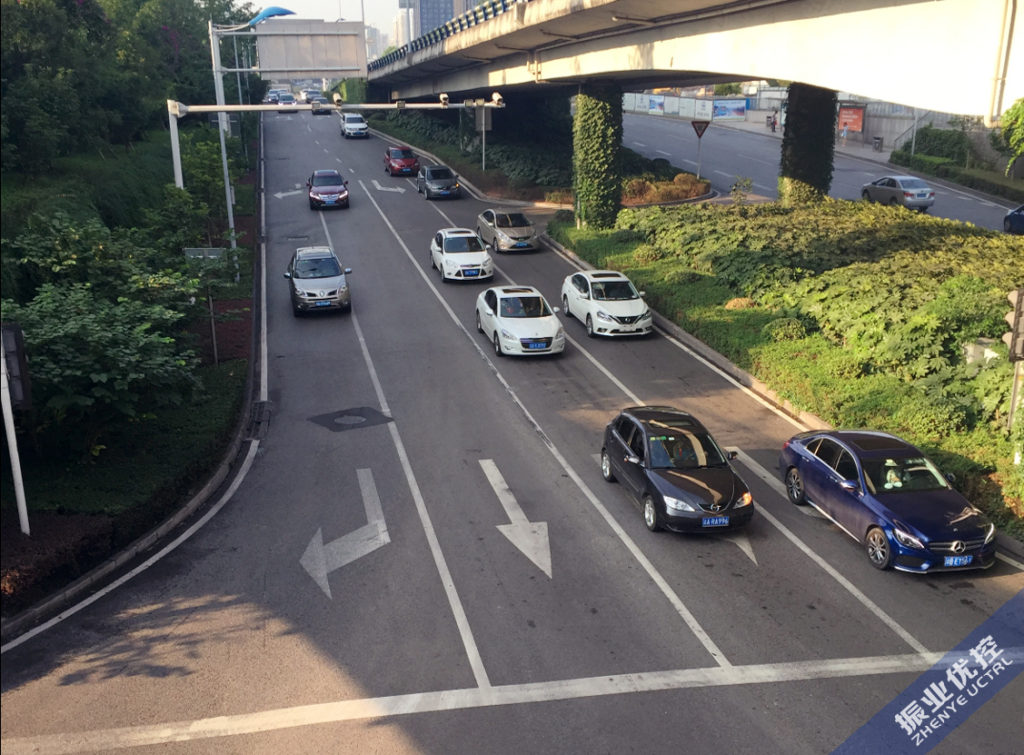

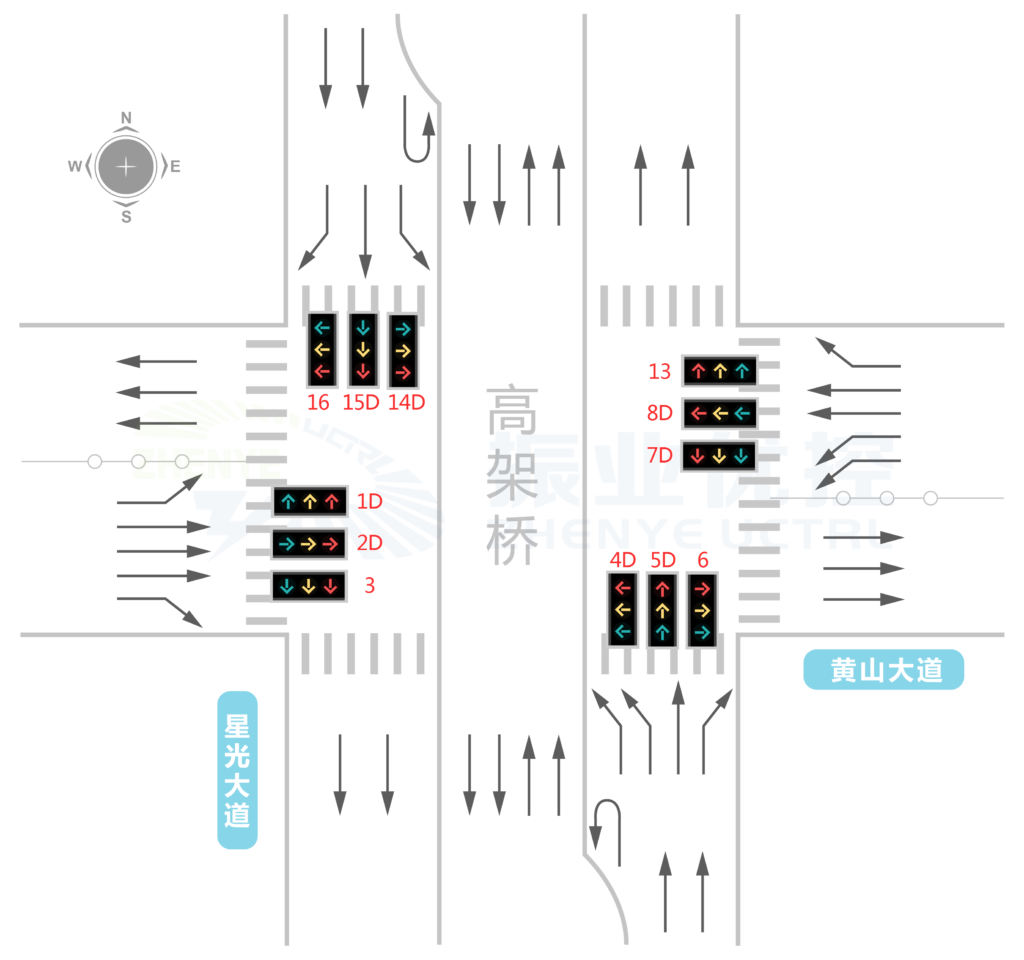

圖1 黃山大道-星光大道路口概況黃山大道-星光大道路口概況

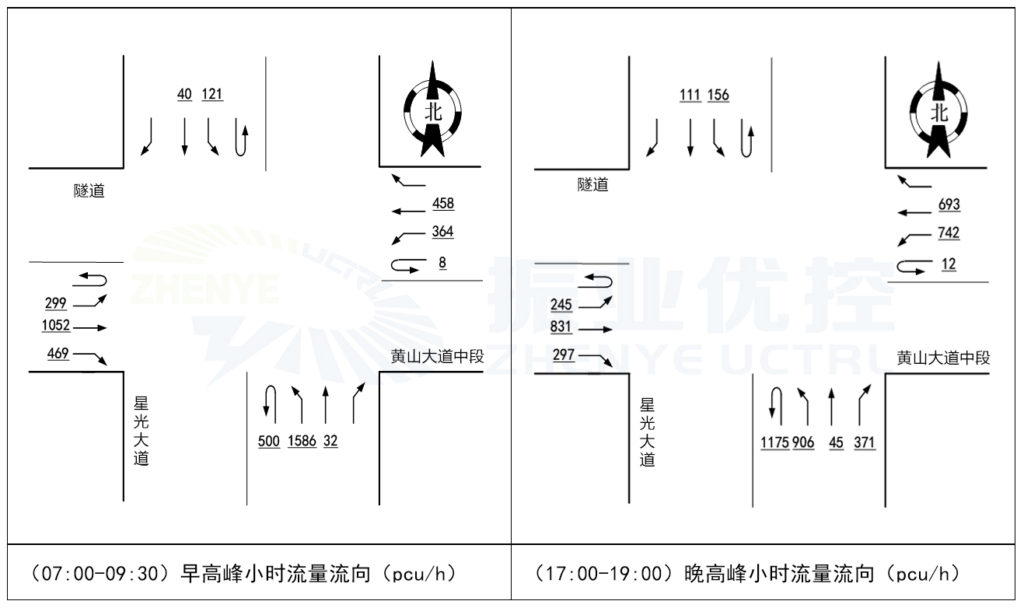

圖2 早、晚高峰流量流向圖早、晚高峰流量流向圖

路口問題

圖3 黃山大道-星光大道路口優化前放行方案黃山大道-星光大道路口優化前放行方案

(1)南進口兩車道變四車道,綠燈利用率低:進口道由兩車道變?yōu)樗能嚨?,紅燈轉綠燈時,四車道上的排隊車輛清空后兩車道上的車輛補給不上,導致綠燈時間利用率低;

(2)南進口左轉、掉頭車流量大且互相影響,導致?lián)矶拢?/strong>晚高峰南進口左轉車流量大,且掉頭車流大幅增加(掉頭車流量為1175pcu/h,左轉車流量為906pcu/h)。因左轉綠燈時間利用率低導致左轉車輛排隊長,排隊到掉頭位置,掉頭車輛無法正常通行,在左轉綠燈放行時,掉頭車輛反過來影響左轉車輛的通行,整個路口的通行效率低;

(3)東進口直行車流量較大,但放行時間短:晚高峰時東進口直行車輛平均排隊13輛,但放行時間僅有26s,放行時間不足,排隊較長。

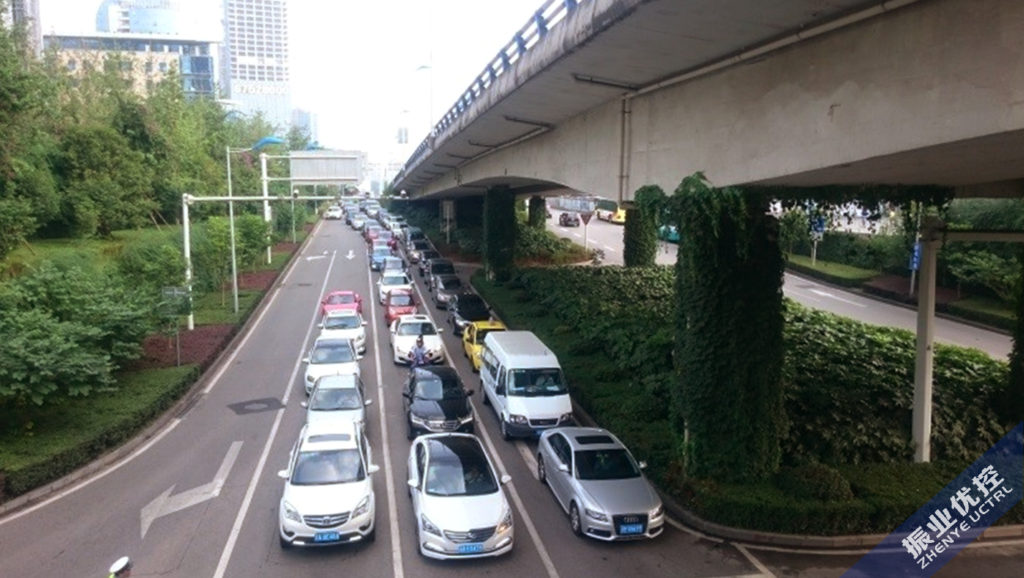

圖4 優化前南進口左轉車輛阻擋掉頭車輛優化前南進口左轉車輛阻擋掉頭車輛

看不清楚?來個動圖唄~

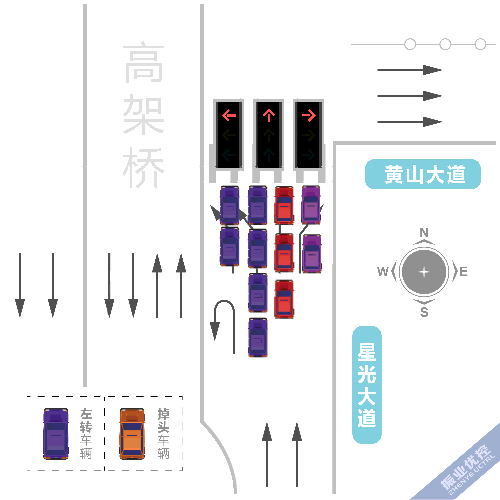

圖5 優化前南進口左轉車輛阻擋掉頭車輛優化前南進口左轉車輛阻擋掉頭車輛

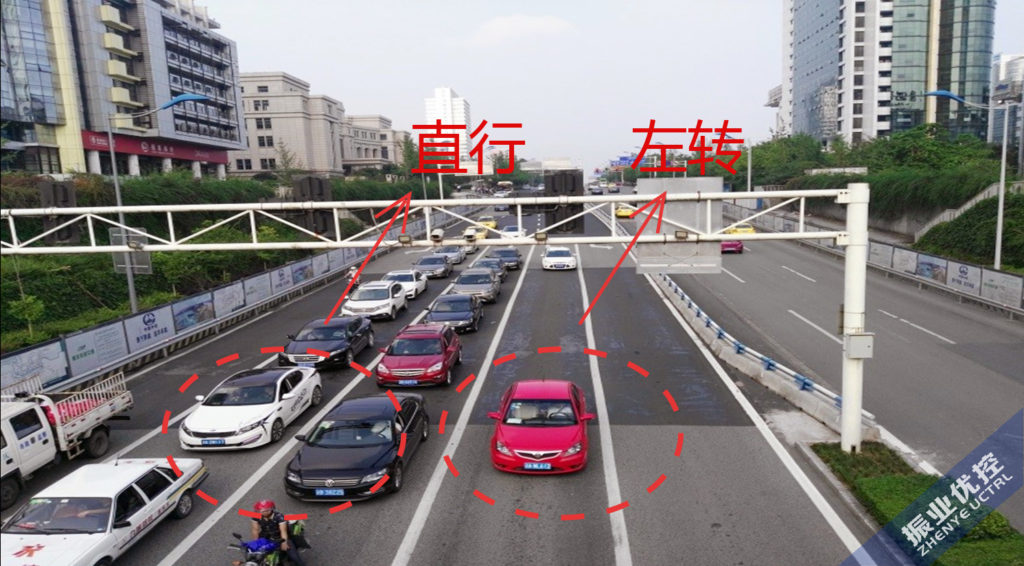

圖6 優化前東進口直行排隊長度較長優化前東進口直行排隊長度較長

優化方案
(1)拆分調整相序,把南進口左轉分成兩次放行:原相位方案中C、D相位連著放行南進口左轉車輛,優化后B、E相位放行南進口左轉車輛,中間相隔23s。這既能減少了南進口左轉等待時間,減少排隊長度,又能通過二次放行起到 “整流”的作用,減少掉頭車輛對左轉車流截?cái)嘤绊懀?br /> (2)拆分原B相位,增加?xùn)|進口小相位:拆分原B相位(23s)為優化后放行方案中的C(18s)、D(5s)相位,增加?xùn)|進口直行小相位,并調整相序使東得進口直行車流能連續放行。

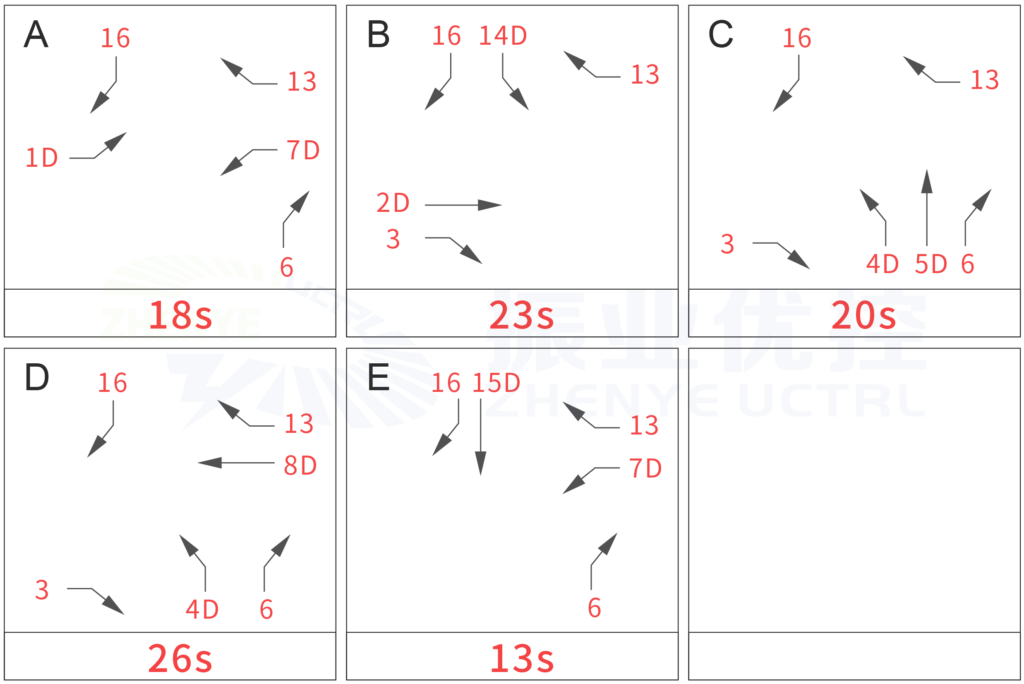

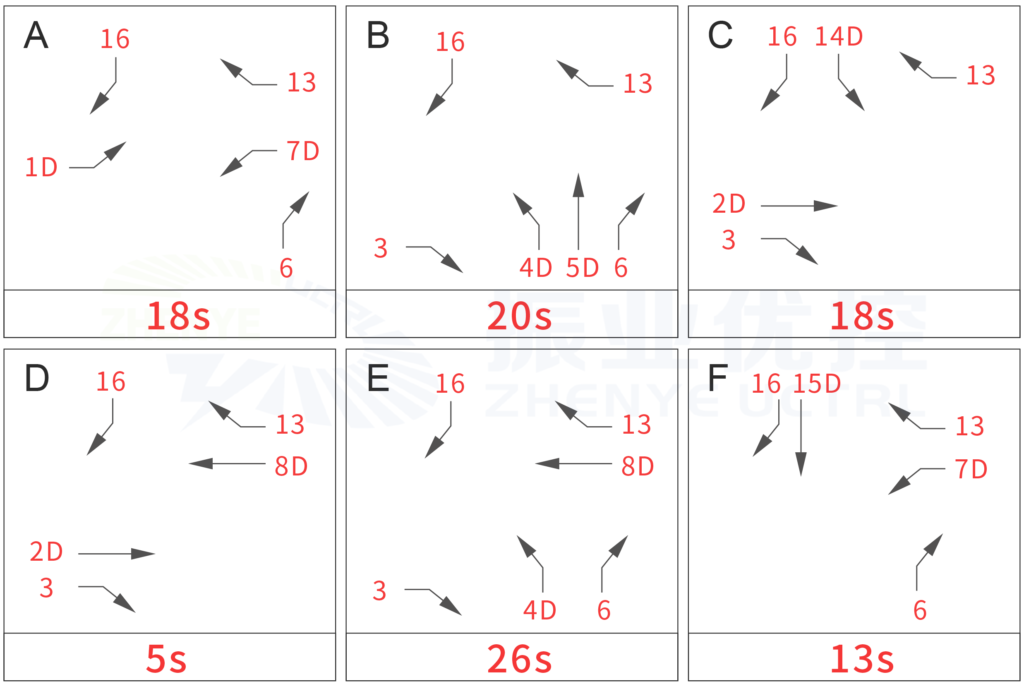

圖7 黃山大道-星光大道優化后放行方案黃山大道-星光大道優化后放行方案

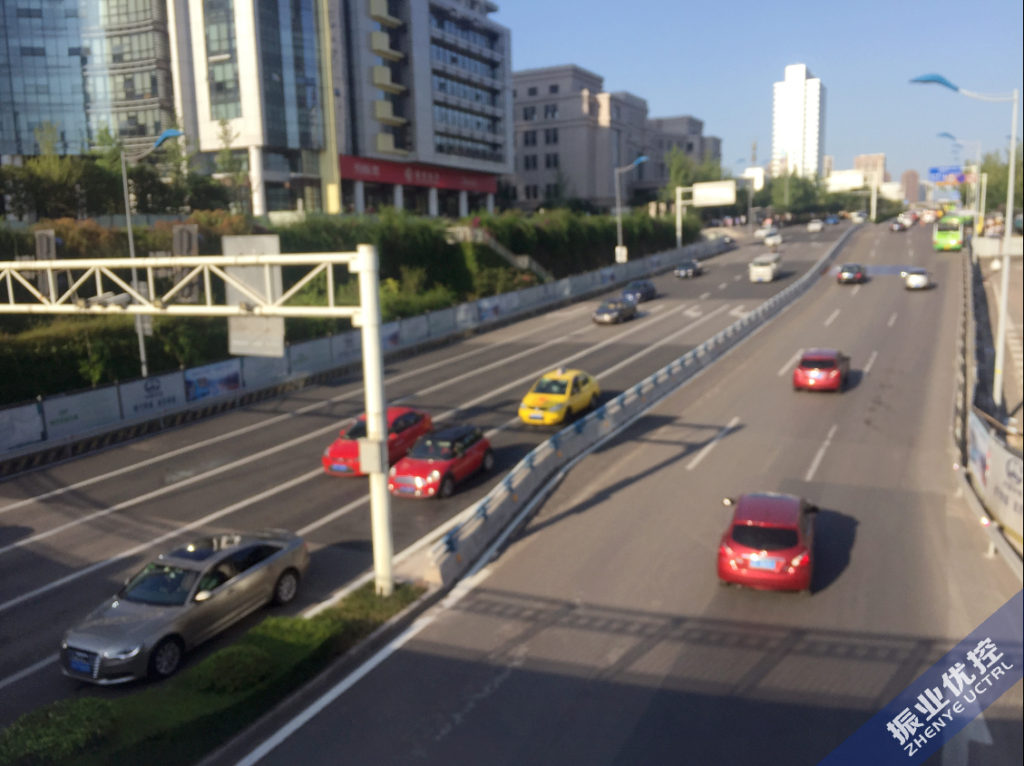

圖8 優化后南進口的運行情況優化后南進口的運行情況

圖9 優化后東進口的運行情況優化后東進口的運行情況

優化效果
(1)車輛通行時間縮短:南進口方向車流通過黃山大道-星光大道路口,通行時間從之前的343s縮短至現在的129s,通行時間減少47%;
(2)通行能力提高:優化后東進口通行能力提高18%,南進口左轉通行能力提高16%,南進口掉頭通行能力提高13%。

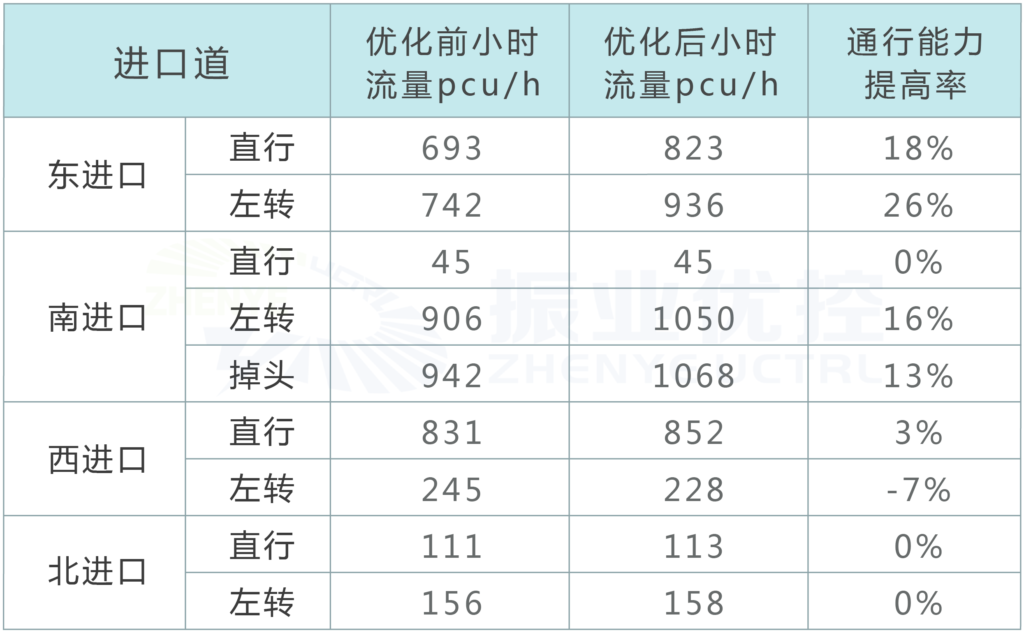

圖10 黃山大道-星光大道路口各進口道流量對比表黃山大道-星光大道路口各進口道流量對比表

黑板報君最后給大家劃重點了!黃山大道-星光大道路口優化方案的巧妙之處在于拆分小相位,即把原本南進口連續長時間放行,改成兩個單獨的時間較短的小相位放行,對左轉車輛進行整流,有效增加整個進口道的通行效率。當然,拆分多少時間才是合理,如何調整相序相位才能兼顧各進口道,這都是需要我們交通工程師進行路口調研、下發方案,并且反復跟蹤微調的。
