春節到了，廣東各地都會有規模不一的迎春花市，熱鬧非凡。迎春花市通常開設在鬧市，開市期間會封閉道路，進行交通管制等等。這不，過年前振業優控駐扎在各地的信號優化攻城獅們就接到不少路口關燈（或部分關燈）和控制方案調整的任務。于是各路攻城獅各顯神通，請看……

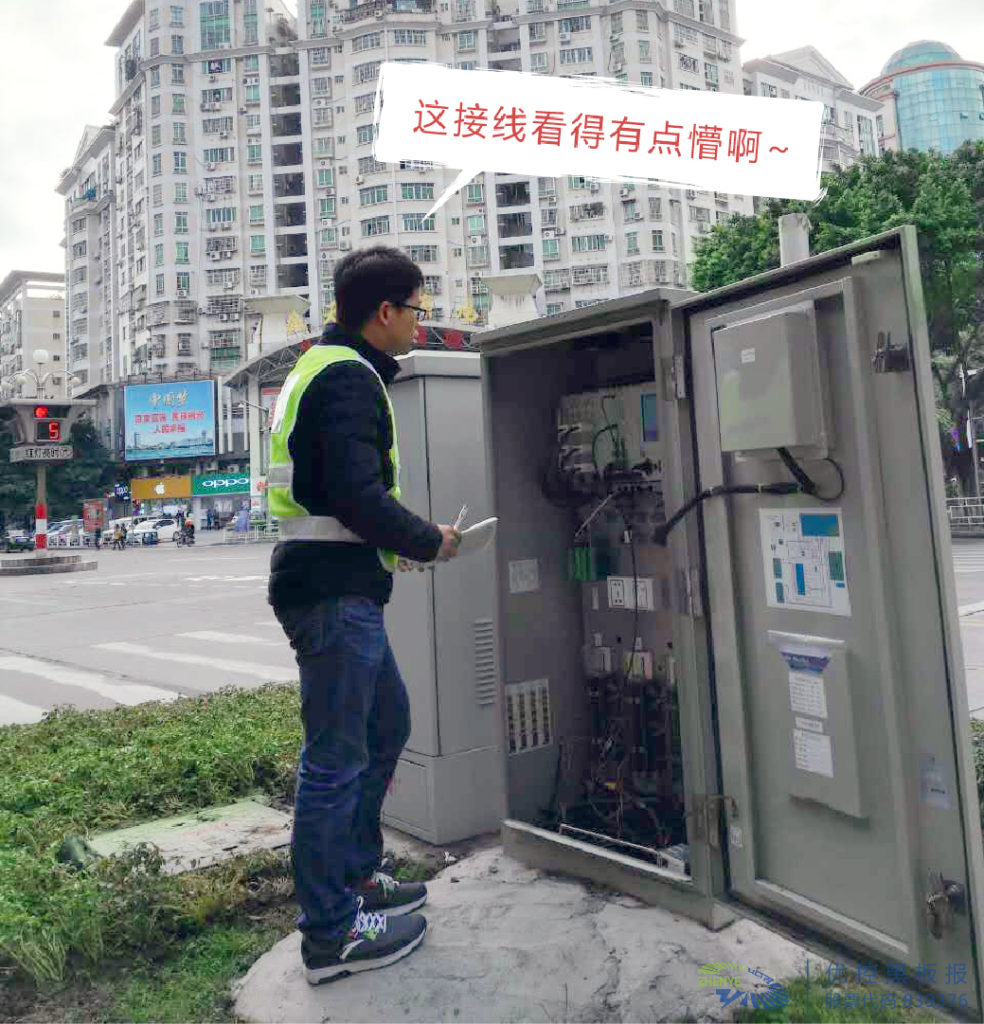

開箱檢查信號燈接線?

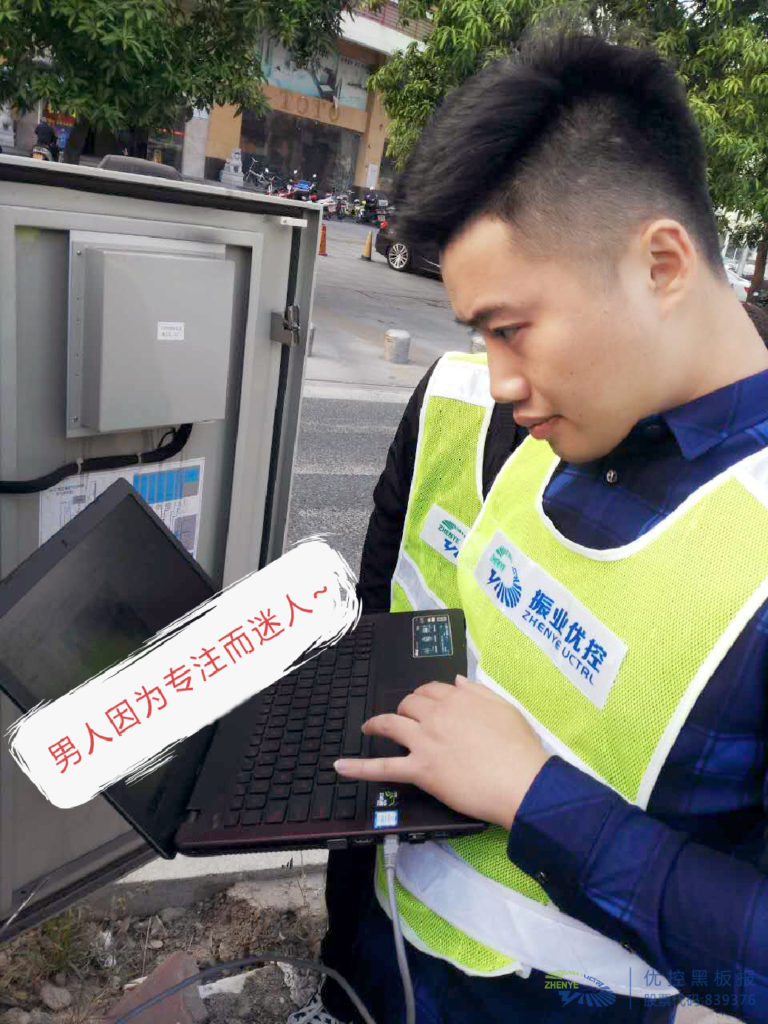

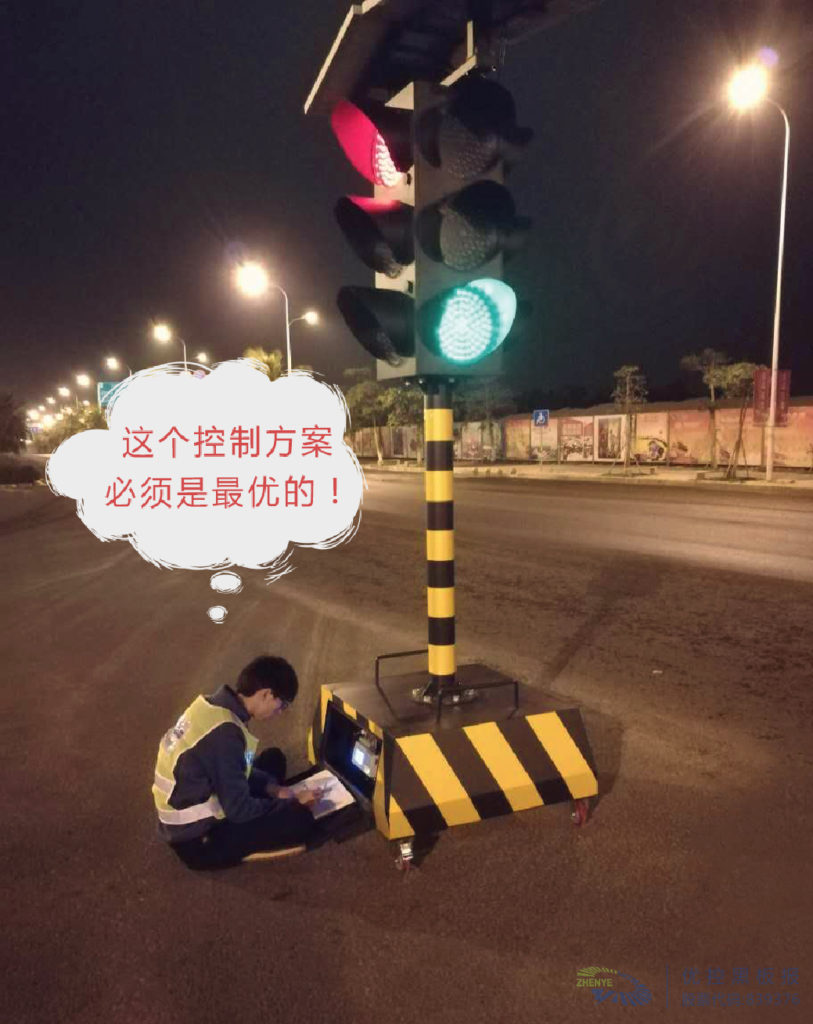

現場修改控制方案?
??????????
?????????????挑燈夜戰?
一線的攻城獅小伙伴辛苦啦，通過修改接線來滅燈的，花市之后還要再到現場恢復接線。
不過在使用SCATS控制系統的城市，那里的攻城獅小伙伴說他們是喝著熱茶看著路口視頻監控就把這事給辦了的，哇，這么牛x？！黑板報君帶大家一起去看看他們有什么殺手锏！
原來，SCATS系統中有個叫XSF特殊控制的功能，可以輕松實現特定時間段信號燈組的開關燈操作。實現方式是在特征軟件制作時根據功能需求對相關燈組編寫控制語句，再結合Action list（工作組令）編寫替代方案、Scheduler（時間表）設置觸發時間來達到特定控制效果。
通俗來說，XSF這個開關，你賦予了它一個特殊功能和開始、結束的時間、再配合預設的相位或者周期方案，它就能按時完成下發方案、結束方案的任務。其中功能的賦予通過在特征軟件編寫相關燈組中的語句來實現，開始、結束時間和預設的相位或者周期方案則是通過Action list、Scheduler實現。
舉個栗子?
A路口為SCATS系統控制的十字路口，由于迎春花市期間需要封路，計劃封閉該路口的北邊，在此期間，北進口及往北的車流不能通行（禁行流向如圖1中紅框所示），其他方向車流保持正常。運行花市方案時，運行相位由ABCD轉換成ACD，跳過B相位。

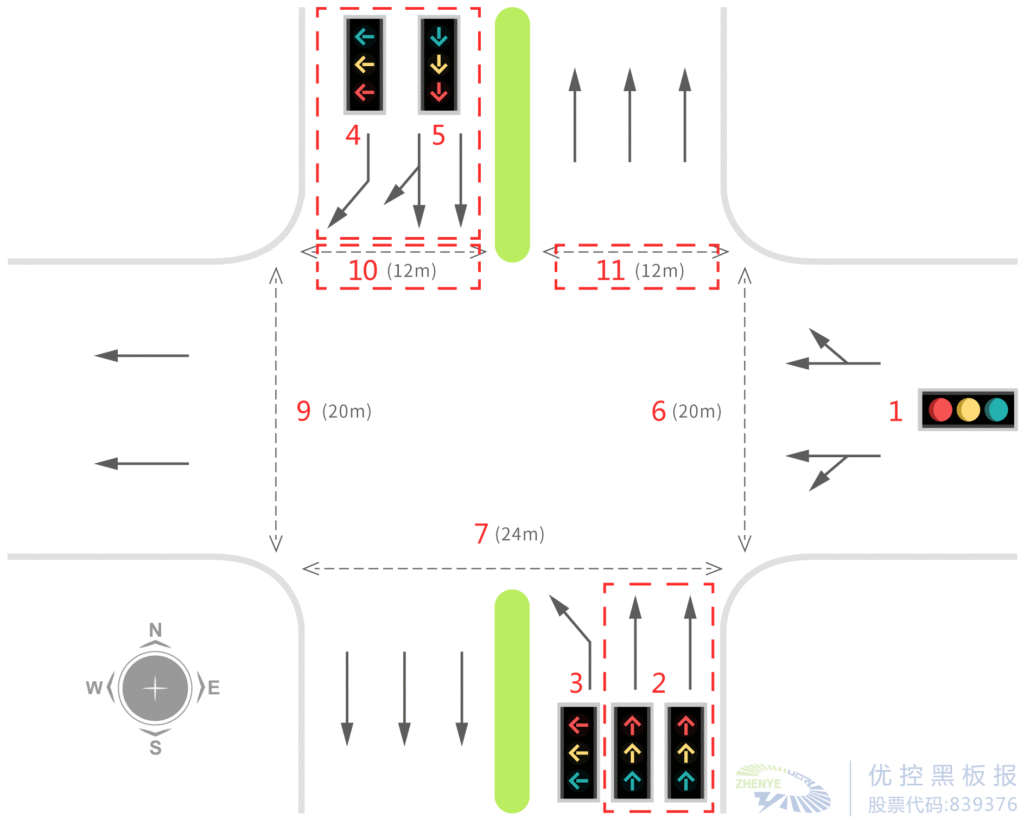

圖5 A路口交通渠化設置及花市期間禁行示意

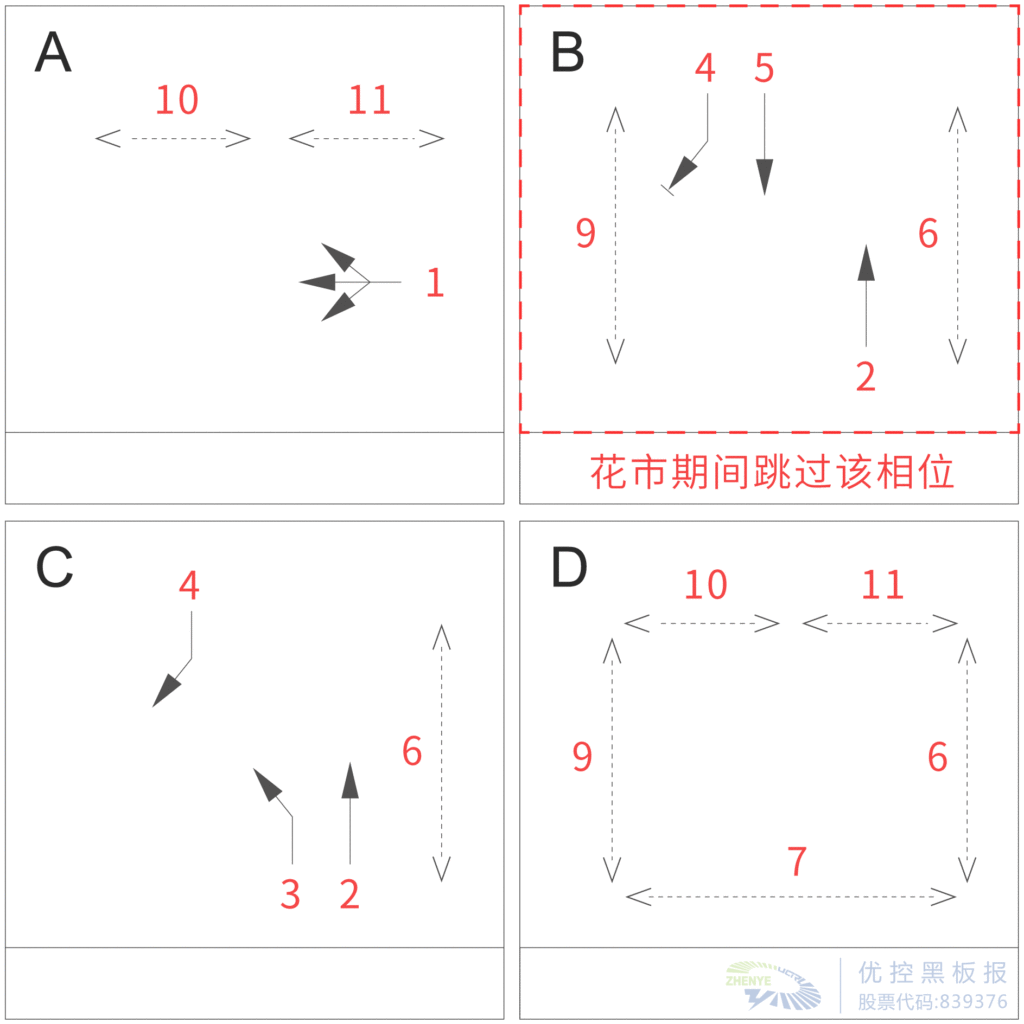

圖6 A路口相位相序設計圖
針對花市期間A路口控制方案的需求，交通攻城獅采用了XSF特殊控制的方式來控制部分燈組滅燈。具體優化過程如下：
? 重新制作路口特征軟件，寫入使用XSF1控制2、4、5、10、11號燈組（見圖5）滅燈的語句，使用XSF-1控制開燈；
? 使用SCATS系統中Action list編寫花市期間運行ACD的綠信比方案（圖7）、花市結束后恢復運行ABCD的方案（圖8），以及在Scheduler中設置方案下發、結束時間（圖9）；
? 方案下發后從SCATS界面“特殊設備按鈕”位置檢查XSF1按鈕下發情況，從“實施計劃”界面檢查相位相序運行情況（圖10）。

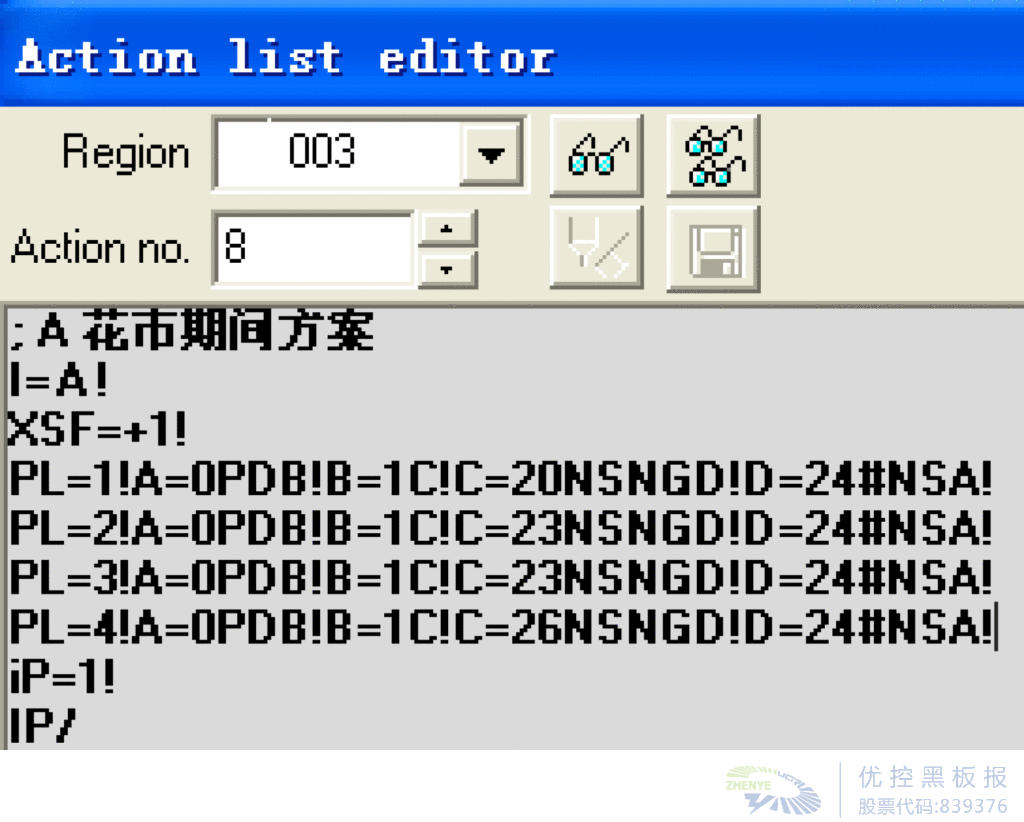

圖7 Action list中編寫花市期間運行ACD的方案

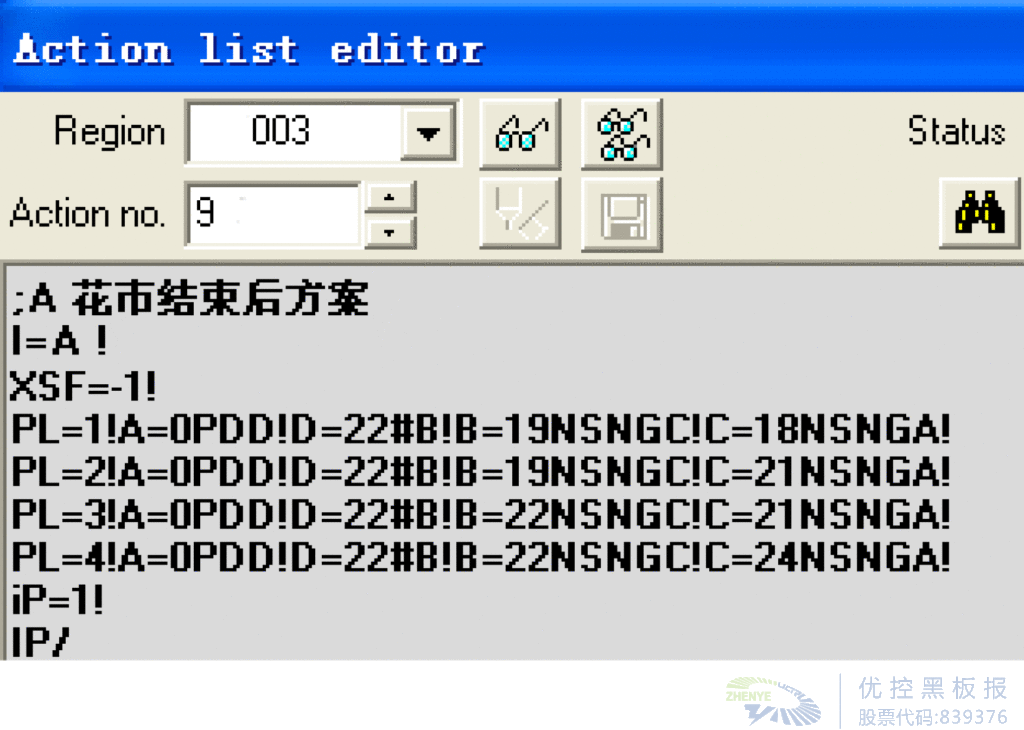

圖8 Action list中編寫花市結束后恢復運行ABCD的方案

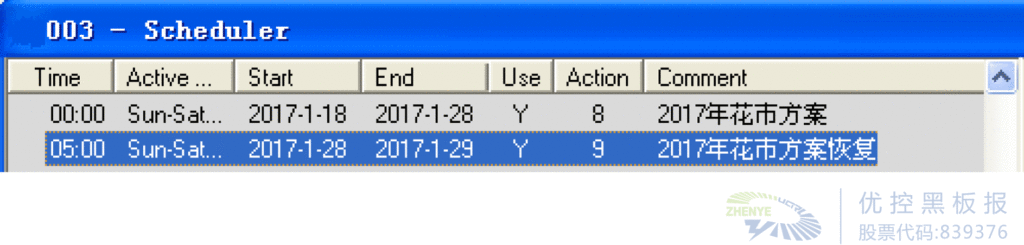

圖9 Scheduler中設置下發及結束時間

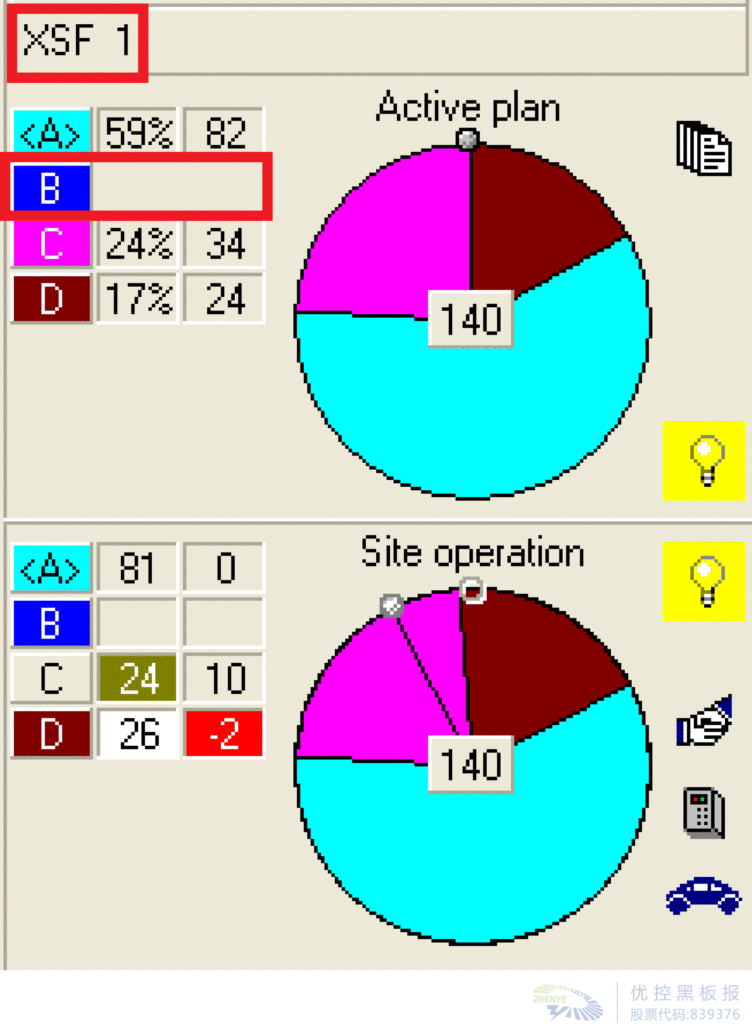

圖10 “特殊設備按鈕”及“實施計劃”界面
使用XSF特殊控制部分燈組開關燈，有以下優勢：
?準確率高。確保SCATS系統正常運行，就能正常使用XSF特殊控制達到部分燈組開關燈并配合方案下發的目的，避免人工拆線時操作錯誤；
?下發方案時間精確。保障信號燈方案運行能與路口其他措施同時進行；
?節約人力成本。無須交通攻城獅到路口實施，僅需監控設備及SCATS界面配合觀察路口實際運行情況，避免了人工拆線時出現拆錯線等失誤。
應用展望：XSF特殊控制部分燈組開關燈的用法一般適用于花市路口開關燈、施工路口開關燈、早晚高峰方案、控制可變車道變換燈組等方案。
厲害咯我的攻城獅哥哥！交通信號優化絕不僅僅是個體力活，智力的付出也是杠杠的呀。好的信號控制系統和好的交通工程師的結合，才能相得益彰！
