上期黑板報君給大家分享了如何利用好各種研判數據為交通管理提供精細化服務，今天我們?cè)賮硖峁┮粋€(gè)真實案例，看攻城獅如何用精細化控制化解潮汐車流，完美體現“工匠精神”。
路口概況
北京路是貫穿昆明市區南北方向的主干道，早晚高峰存在明顯的潮汐現象。早高峰車流集中在北往南方向，晚高峰反之。其中北京路-霖雨路交叉口是北京路車流匯聚的關鍵節點，路口東接穿金路，西連龍泉路，兩者均為城市主干道，車流量較大。受此影響，北京路-霖雨路在早晚高峰時段承受的交通壓力尤為明顯。路網布局圖如下：

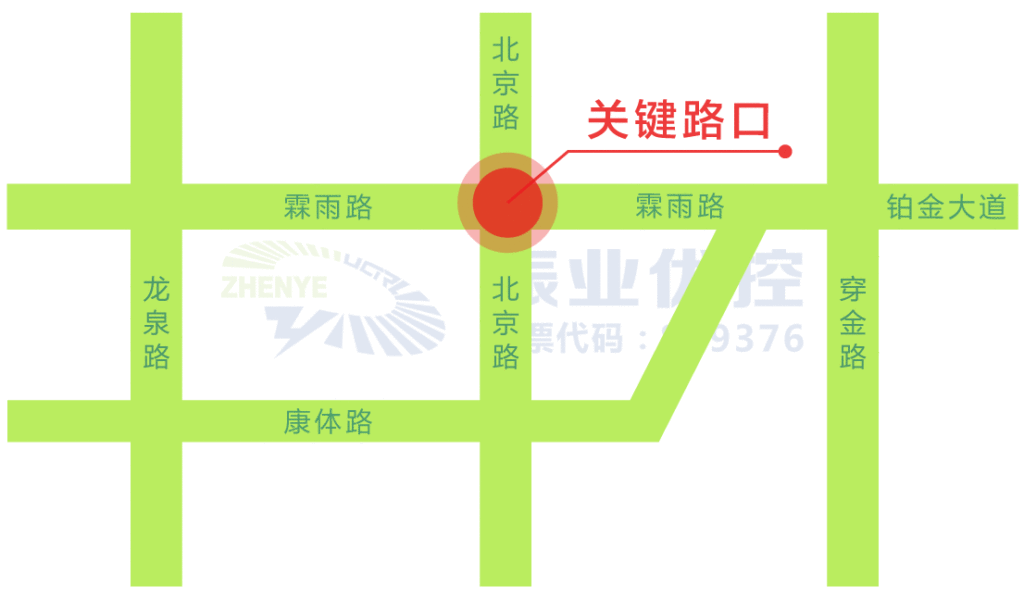

圖1 北京路-霖雨路及周邊路網布局圖
存在問題
1、北京路-霖雨路交叉口早高峰南北方向車流比較均衡，但晚高峰南往北出城方向車流量較大，約為北往南流量的1.5倍。高峰流量圖如下：

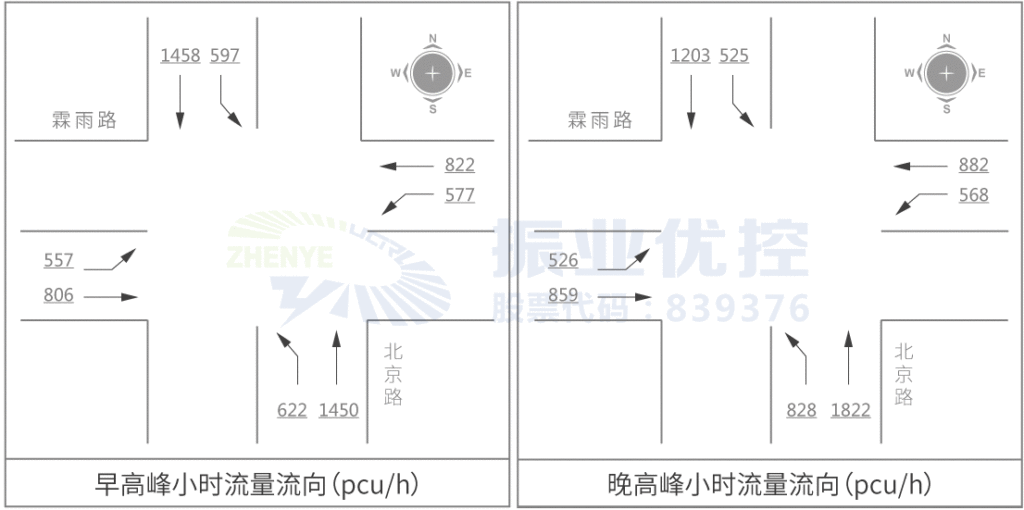

圖2 北京路-霖雨路早晚高峰流量圖
路口采用直行對放、左轉對放的四相位控制方案，晚高峰無法滿足南進口車流放行需求，導致排隊過長，車流回溢至上游路口?？刂品桨溉缦聢D所示：

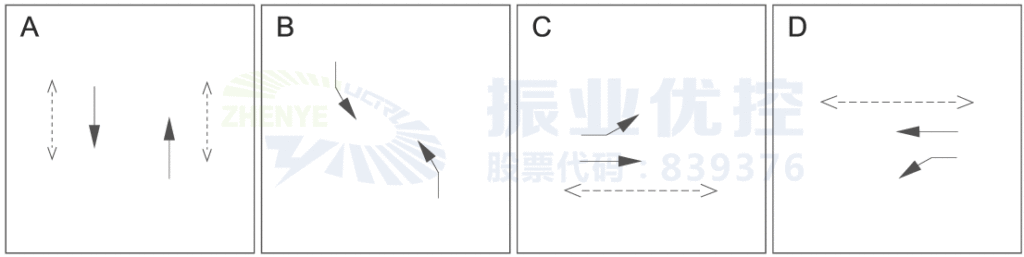

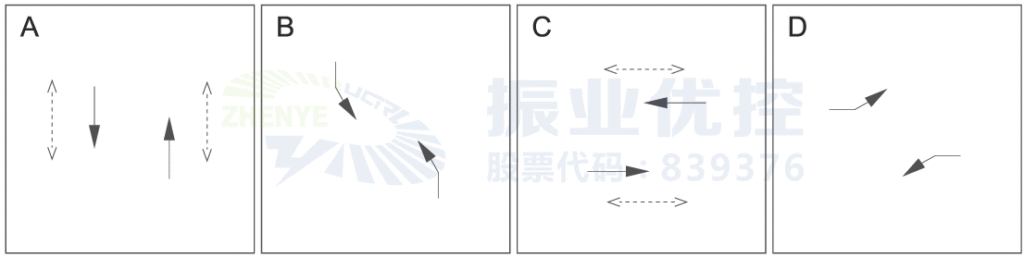

圖3 北京路-霖雨路相位控制方案
2、北京路-霖雨路交叉口東進口有2條直行道，在距離路口40m處借出口道擴展出一條左轉掉頭車道。早晚高峰時段大量左轉車輛排隊超過展寬段后阻擋直行車通行，導致東進口通行效率低下，擁堵嚴重。路口渠化示意圖如下：

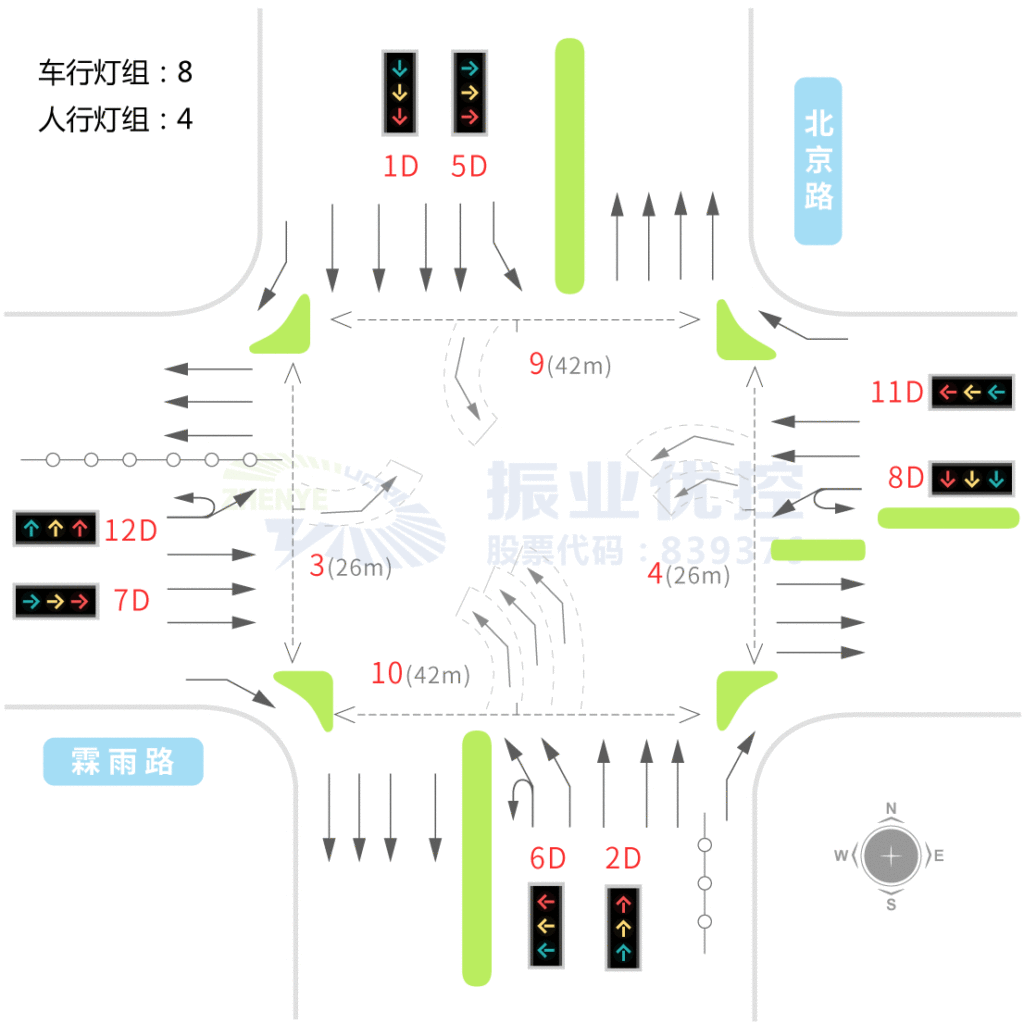

圖4 北京路-霖雨路路口渠化示意圖
3、路口信號周期過大（218s-252s），導致車流排隊較長，早晚高峰平均排隊長度約為300m。行人與非機動車因等待時間過長，常出現闖紅燈現象。

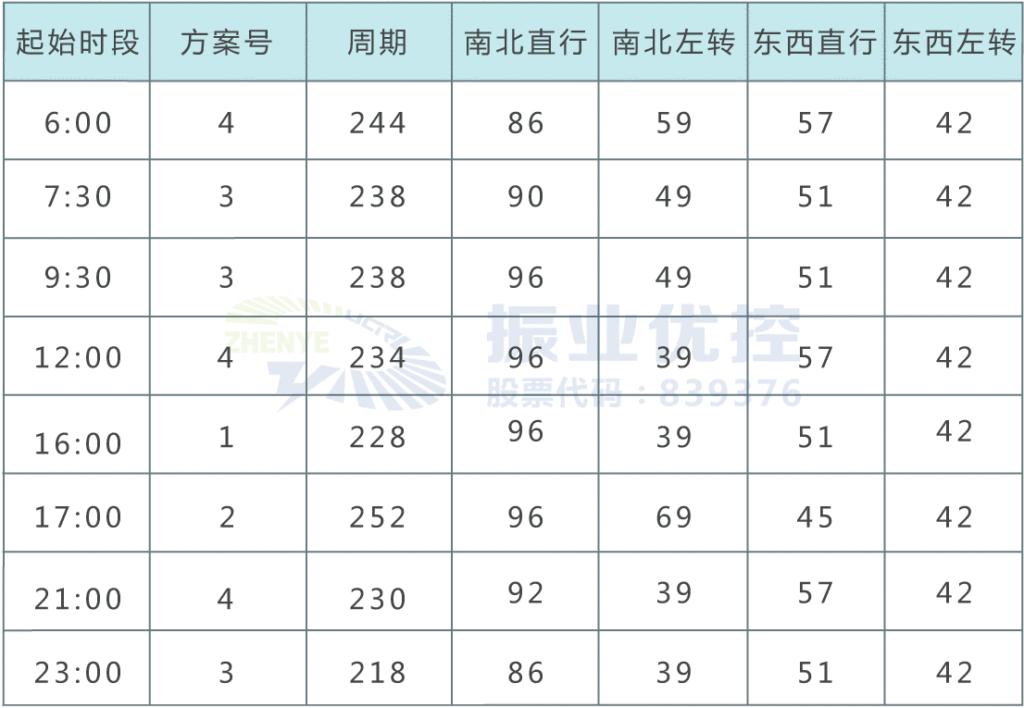

表1 路口優化前配時表與時段表（單位：秒）
優化方案
1、針對早晚高峰車流特點采用不同的控制方案：
為解決早晚高峰南北進口車流不均衡的情況，針對不同情況采用不同的相位控制方案。早高峰南北方向采用先直行后左轉的放行方案，東西進口采用單口輪放；晚高峰在早高峰方案基礎上加入南進口單放相位，優先南進口車輛放行?？刂品桨溉缦聢D所示：
圖5 北京路-霖雨路早高峰控制方案（優化后）

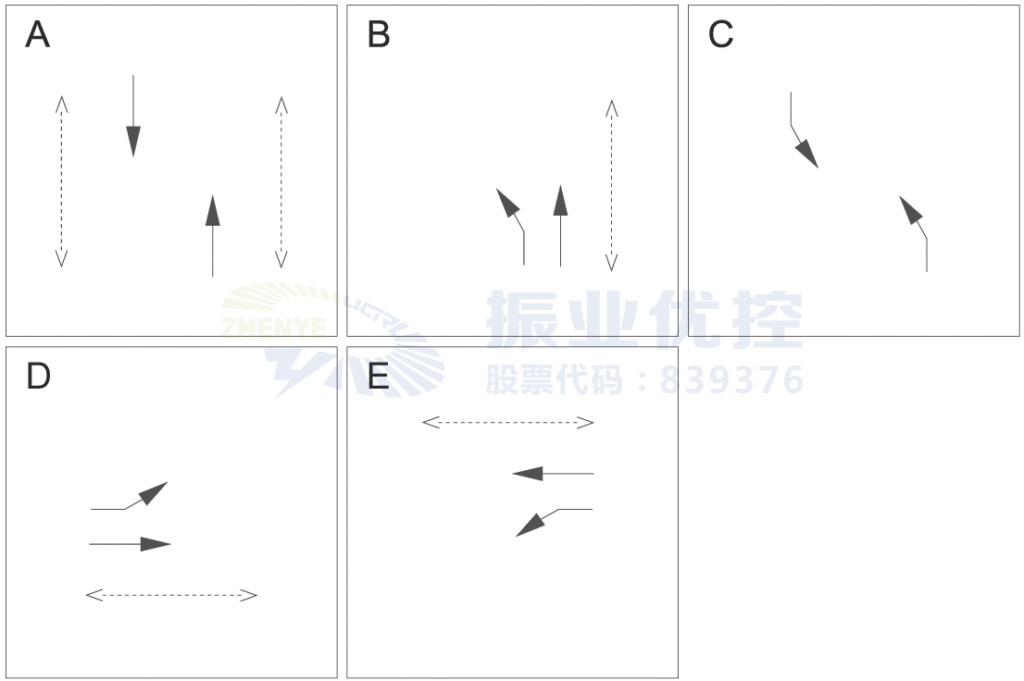

圖6 北京路-霖雨路晚高峰控制方案（優化后）
2、東西方向單口放行，解決路口直左車流互相干擾：
東西方向直行車與左轉車放行時間需求接近，采用單口放行方式，解決直行左轉車輛相互影響而導致通行效率降低的問題。
3、精細化配時優化，減少路口等待時間
為解決路口周期大，等待時間長的問題，根據車流特點為分時段進行路口配時精細化調整，調整后路口周期為137-198秒。

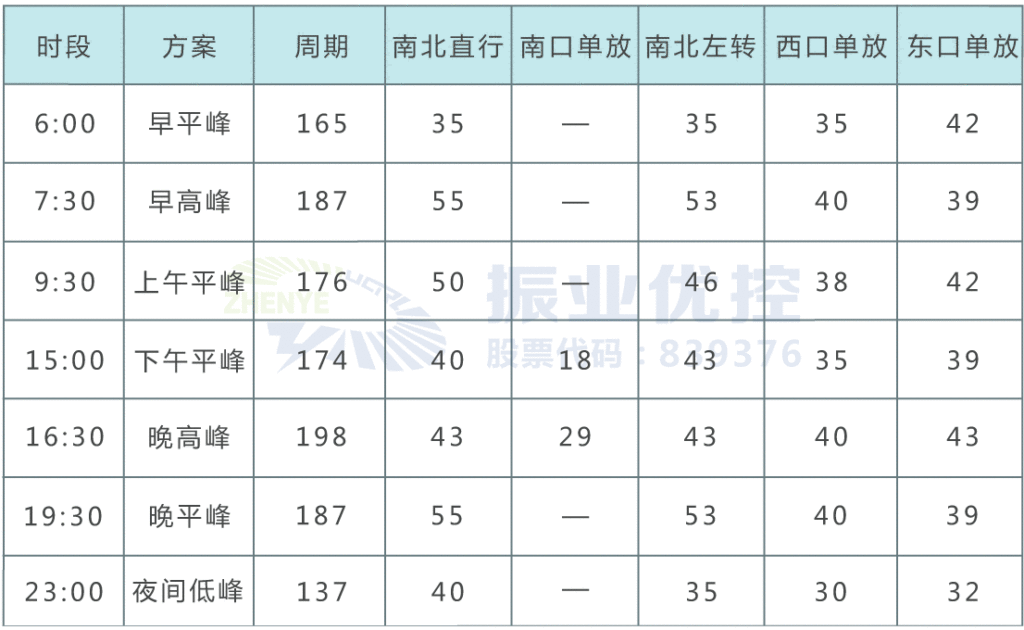

表2 優化后路口配時表與時段表（單位：秒）
優化效果
1、南進口晚高峰排隊長度縮減：早晚高峰通過采用不同的控制相位，有效地解決了由于潮汐現象帶來的影響，消除了晚高峰南進口車流量大造成的回溢現象。晚高峰優化后路口情況對比如下圖所示：

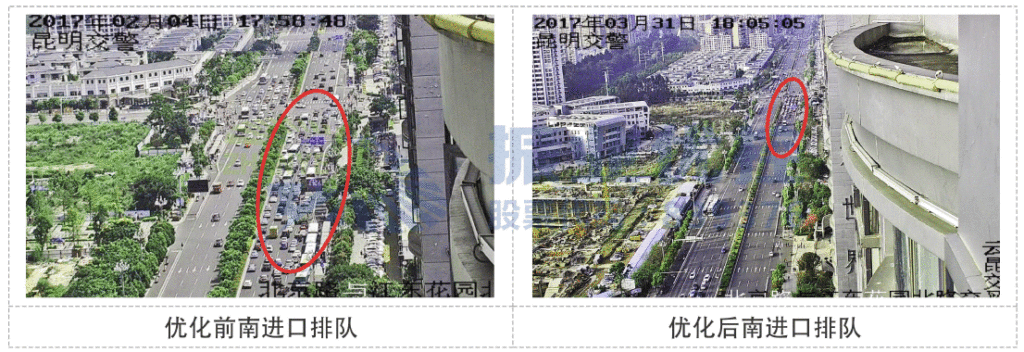

圖7 北京路-霖雨路南進口車流對比
2、東進口直行車與左轉車相互干擾情況消除：早晚高峰將東西進口改為單口放行，解決了東進口左轉車占用直行車道而導致通行效率低下的問題，大大減小了東進口排隊長度。優化后東進口車流對比如下圖所示：

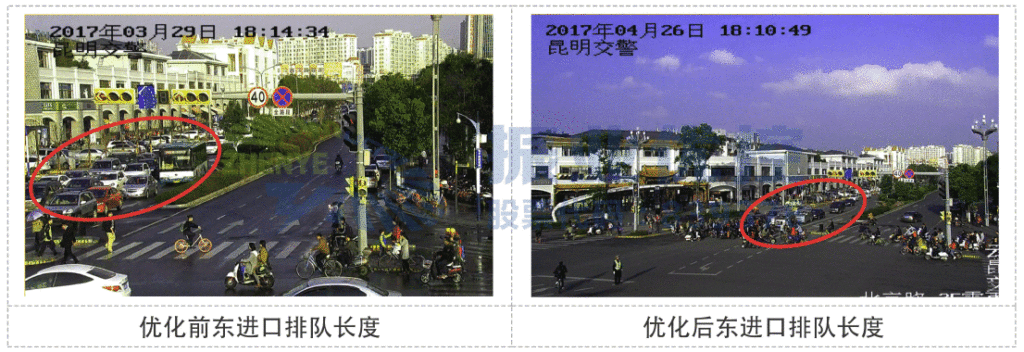

圖8 北京路-霖雨路東口車流對比
3、路口等待時間縮短：通過精細化配時設計，將信號周期從原來最高254秒降低至198秒，行人和非機動車闖紅燈現象減少，路口通行效率大幅提高。

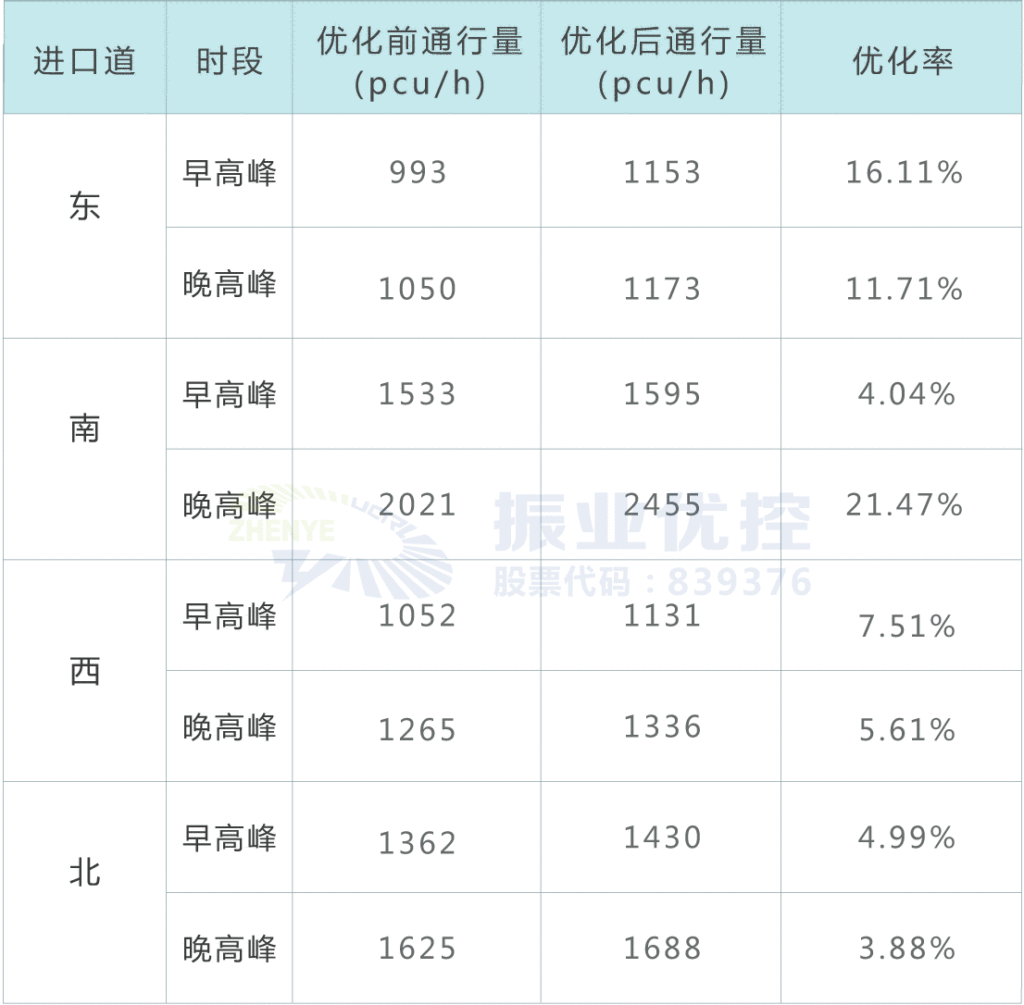

表3 優化前后通行量對比
厲害了WORD交通攻城獅！方案小改動，路口大變化。在日復一日看似平淡的交通信號優化過程中，攻城獅們精益求精、匠心不改，用專業的技術服務守護城市安全與秩序，為你們的堅持點贊！
