專家導讀
點評專家：蘇彤
案例來源：汕頭項目
關鍵詞：外圍截流、重復放行
點評內容：小手段、大效果！通過截流、重復放行的控制策略，用調整相位、相序的手段，解決了大型車占比高路口及醫院周邊路口車流不連續、車頭時距大，導致的通行效率低、路口擁堵問題。
目前汕頭老城區施工路段較多，且車多路窄、道路資源有限，路口周邊交通影響因素較多，也存在“潮汐流”現象，導致高峰時段經常出現路口或路段擁堵的情況。
對于緩堵，可以通過路網規劃、交通組織改造等手段，但在本文兩個案例中，交通工程師用最低成本達到緩堵目標，這里的“最低成本”是指不施工、不動土建的方式，即通過重新設計相位放行方式和調整時段及配時的手段。
本文案例分享信號控制中兩種常用策略：“外圍截流”與“重復放行”，并分別通過大型車占比高路口及醫院周邊路口的場景來講解兩種控制策略的應用成效。
一、大型車占比高路口：金鳳-潮汕路口
路口概況
金鳳-潮汕路口位于汕頭市金平區金鳳路與潮汕路交匯處，是片區重要的城郊結合路口。路口東、南面為主城區，周邊分布眾多住宅區、商業區等流量密集場所；北面為郊區，分布大量工業區，過境大型車占比高。

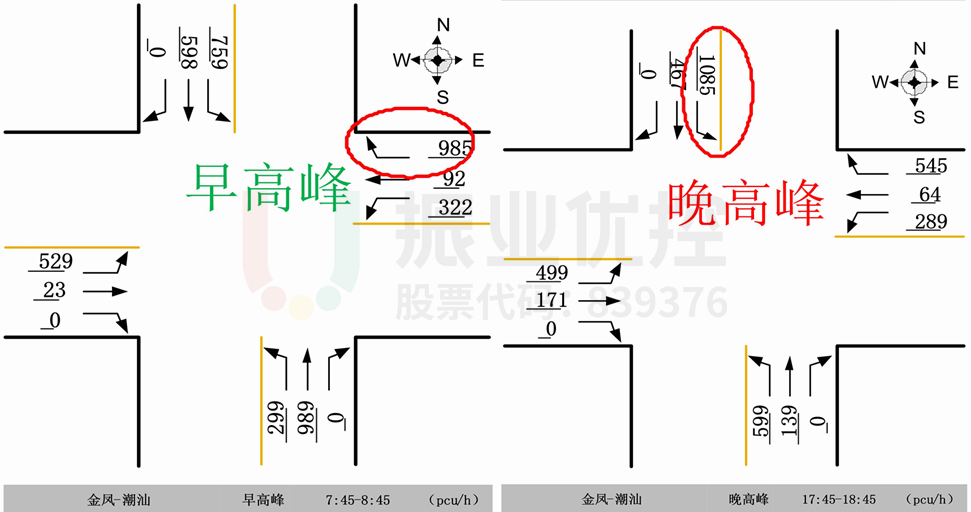

高峰時段路口車流量大，“潮汐流”現象明顯，早高峰以東往北右轉車流為主，晚高峰以北往東左轉車流為主。
存在問題
1.北進口擁堵嚴重

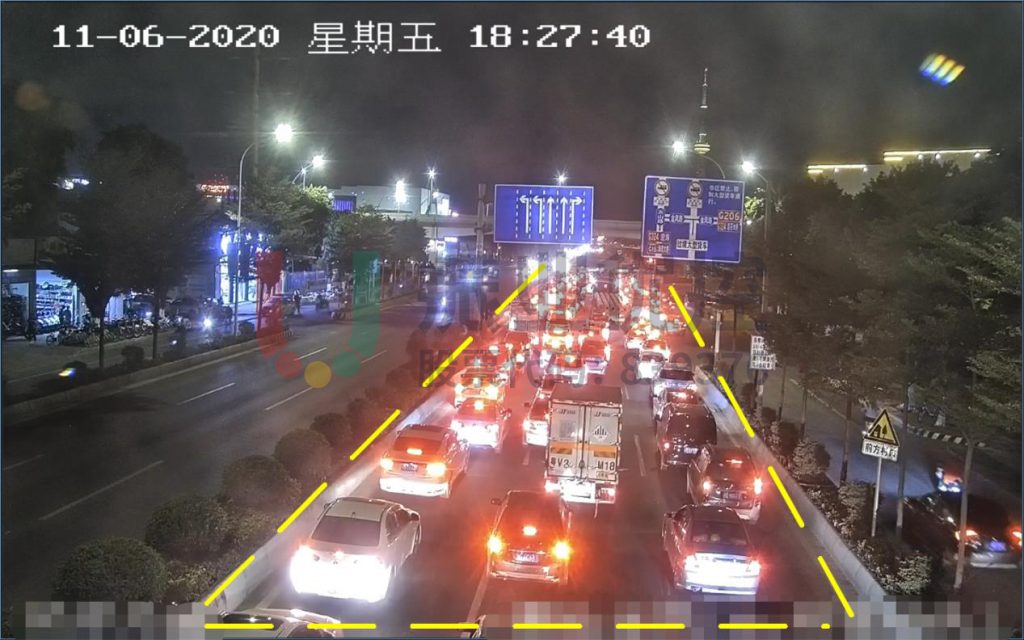

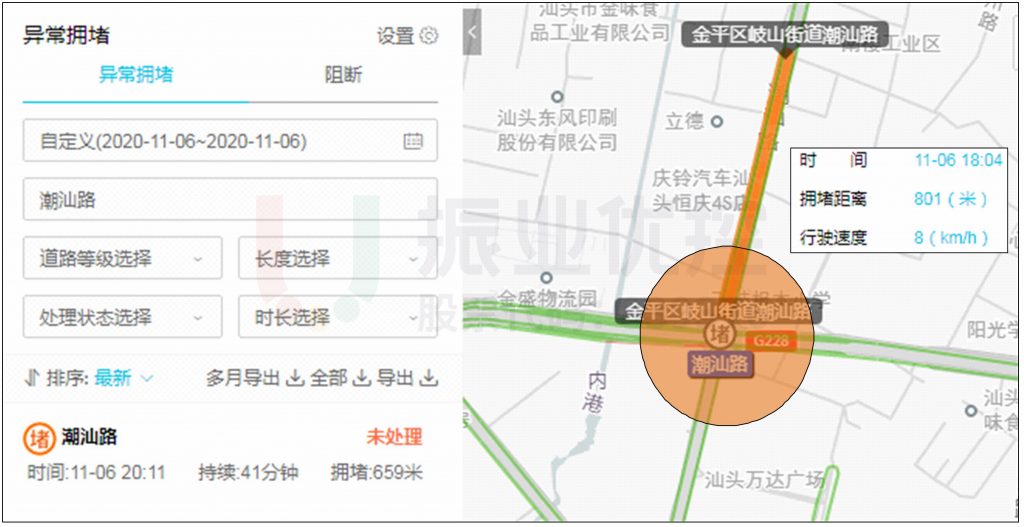

晚高峰時段，由于路口北進口左轉（下班返城）車流量過大，現有北進口通行能力無法及時清空大量排隊車輛，出現車輛不斷積壓，且持續時間長，導致北進口道出現“排長隊”，路段擁堵的現象。

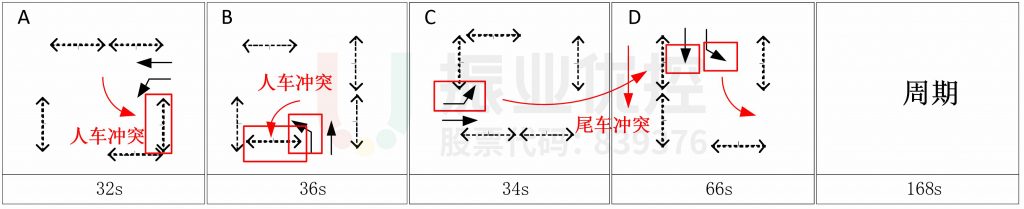

2.交通流沖突嚴重
- 尾車沖突

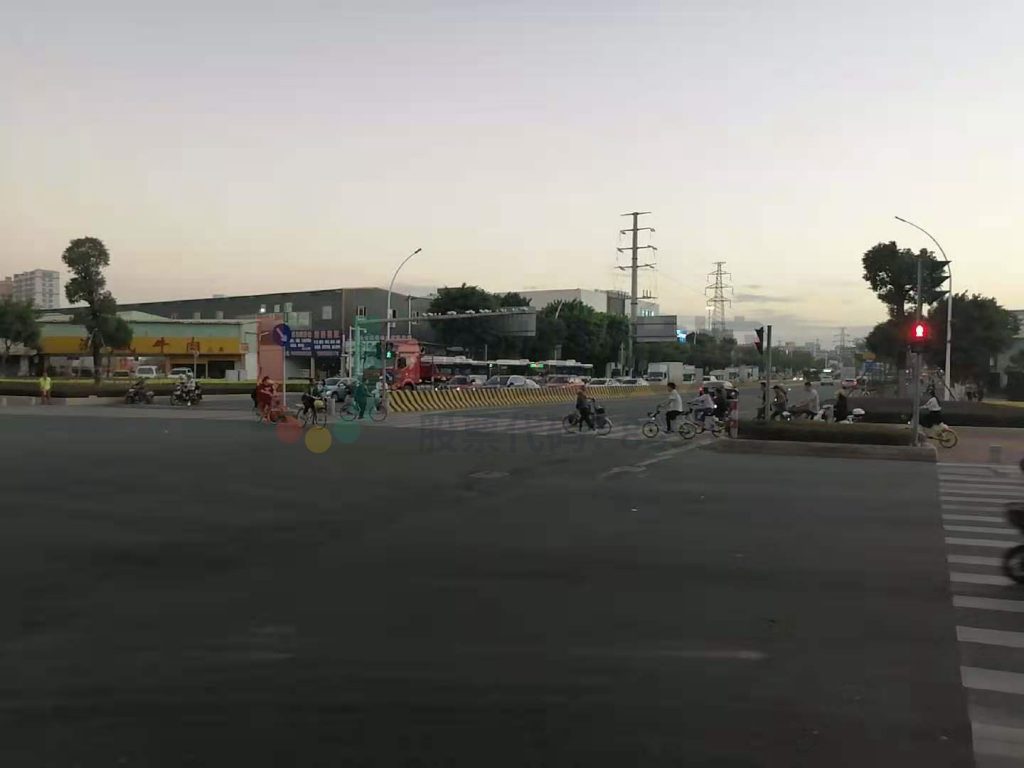

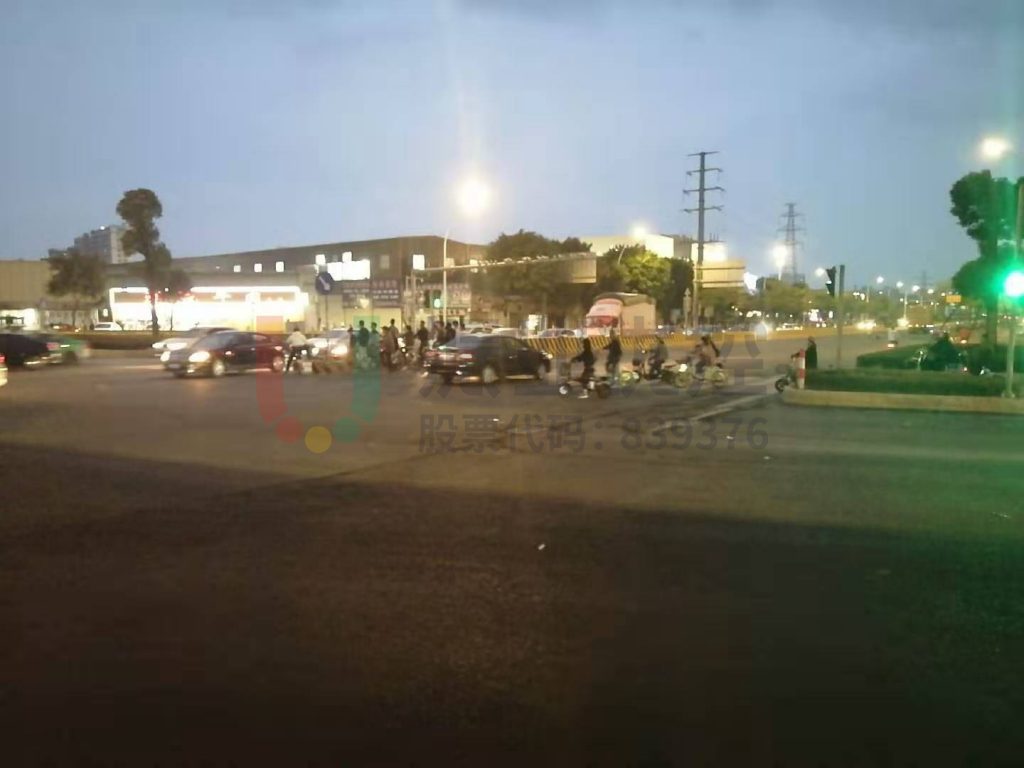

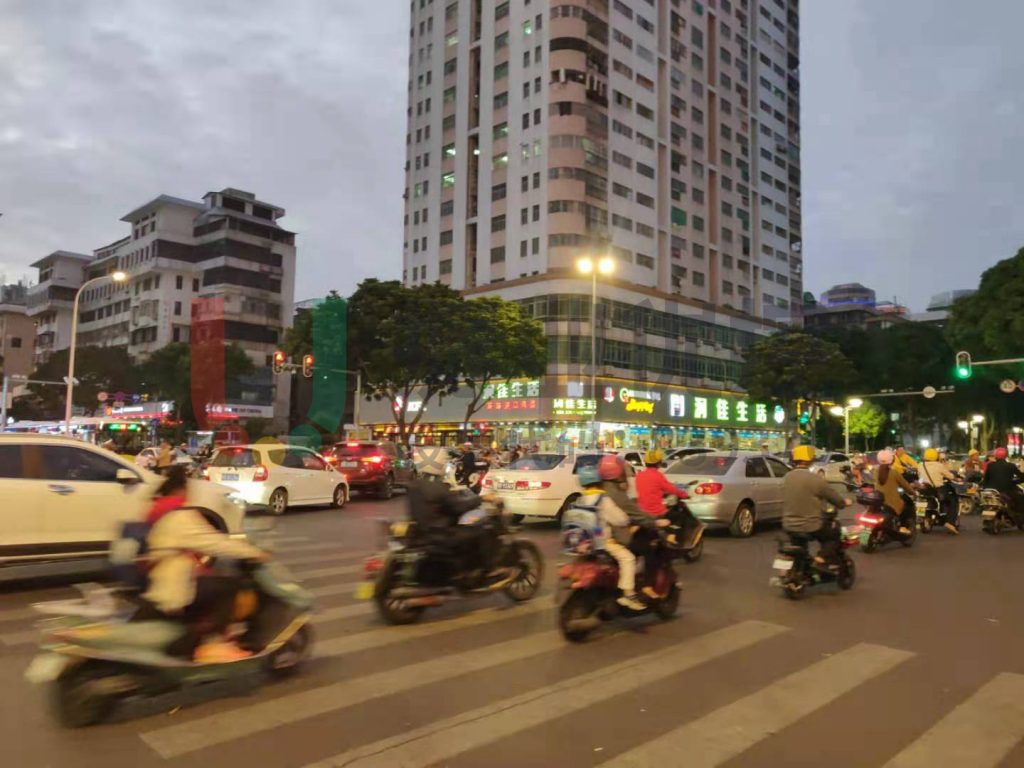

西進口左轉大貨車較多，轉彎速度慢，出現左轉尾車與北進口摩托車、非機動車沖突現象（因紅燈等待時間過長，摩托車、非機動車搶行）。
- 人車沖突
晚高峰期間，北進口左轉車流量大，現時有效綠燈時間無法及時清空大量排隊車輛，機動車闖黃燈現象多發，出現北進口左轉尾車與東南側行人沖突；同時，由于南進口萬達廣場出入車流增多，南進口掉頭車輛與西南側行人沖突明顯。

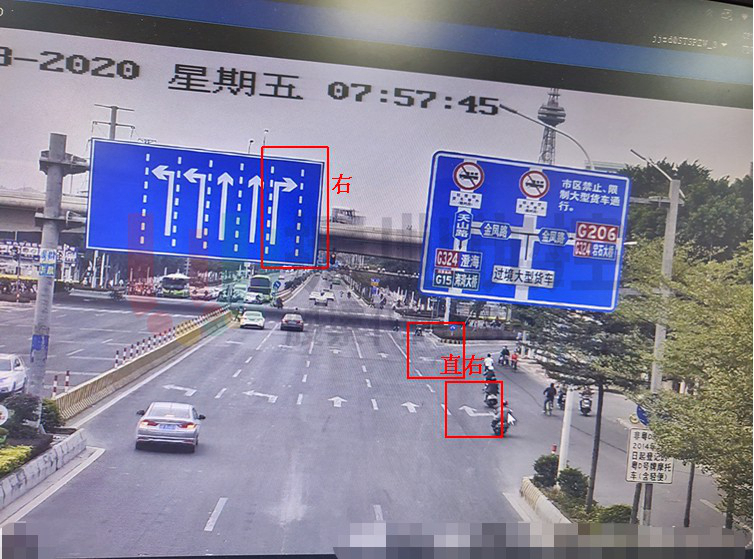

3. 路權分配不明確

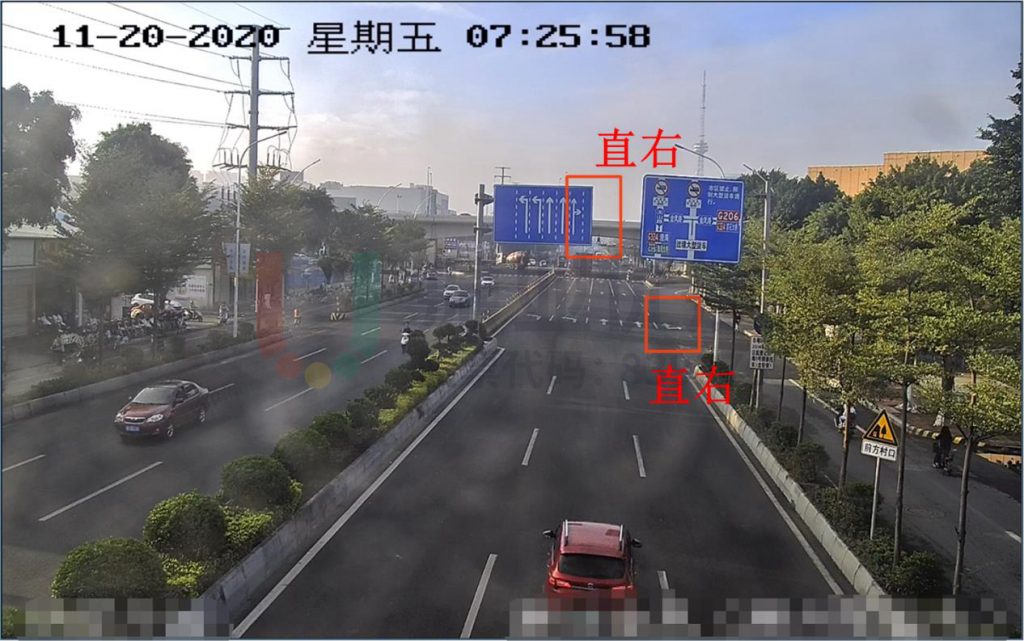

北進口車道指示牌與地面車道指示標線不一致，路權分配不明確，影響駕駛員精準快速地選擇車道行駛，一定程度上影響了路口的通行效率。
優化思路
北進口現有車流特征需要較長的有效綠燈時間來清空排隊車輛，但其中大型車和摩托車、非機動車較多，若單次放行時間過長，容易出現“車頭時距”增大，后續快速聚集的非機動車因等待時間過長而“闖紅燈”的現象。
此情況下，可通過北進口上游路口適當“截流”，設置北進口“重復放行”，并根據沖突情況和各進口通行需求調整相位相序及配時來解決路口問題。
優化方案
1.上游路口截流

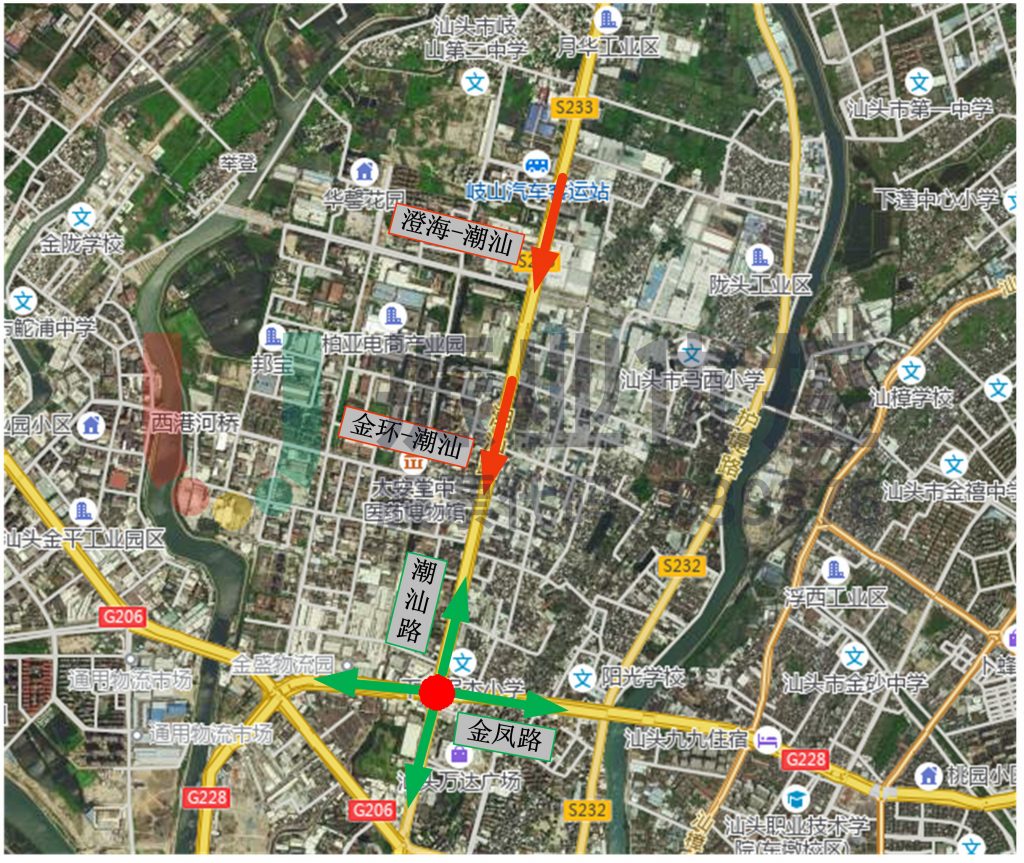

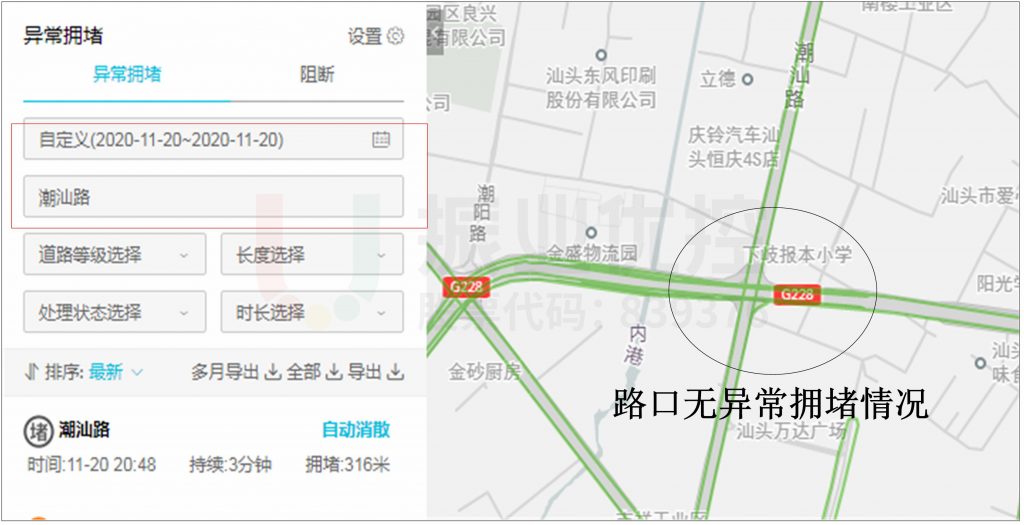

經調研考察，晚高峰時段，上游路口（澄海-潮汕路口、金環-潮汕路口）北進口車流量較大，且無明顯擁堵情況，可適當縮減北進口綠信比進行截流，減小金鳳-潮汕路口北進口的交通壓力，緩解路段擁堵程度。
2.北進口重復放行
北進口實施“重復放行”，保證北進口通行效率，緩解快速聚集的非機動車因等待時間過長而出現“闖紅燈”現象。
3.設置行人遲啟動
東南側行人設置遲啟動，緩解北進口左轉尾車與東南側行人沖突的情況。
4.調整相位相序及配時

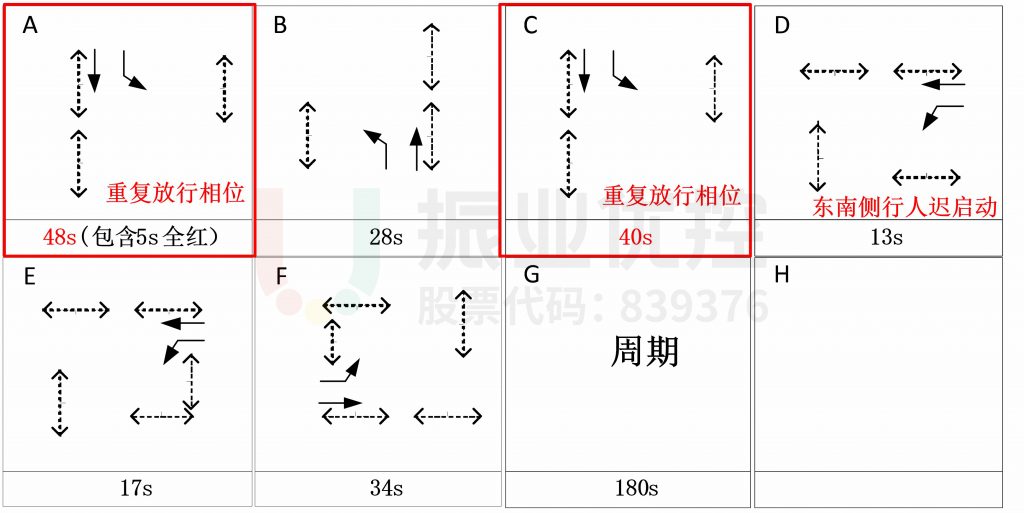

根據沖突情況和各進口通行需求調整相位相序及配時，提升路口通行效率和改善路口交通秩序。具體放行方案如下：
優化效果
1.北進口優化效果明顯

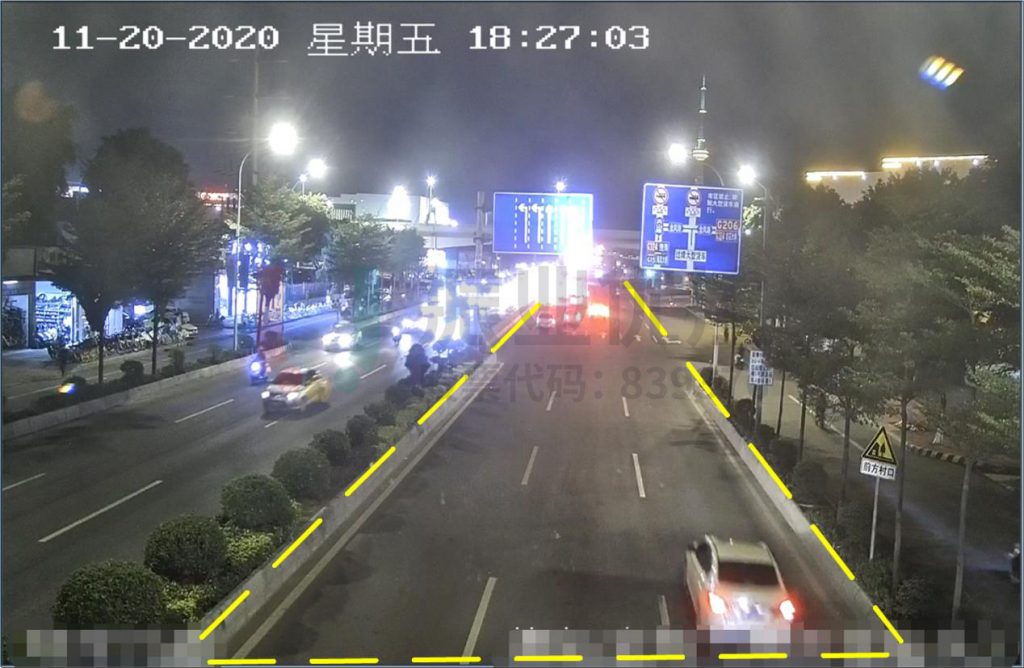

經對路口一周的跟蹤調研發現，北進口晚高峰優化效果明顯，紅燈等待時間、排隊次數、擁堵持續時間數據對比如下：

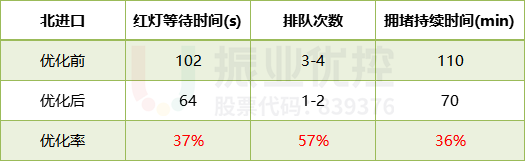

表1 北進口晚高峰優化效果數據對比表
2.交通秩序改善
“尾車沖突”、“人車沖突”、非機動車“闖紅燈”現象明顯減少，路口交通秩序明顯改善。
3.通行效率提高
路口晚高峰整體通行能力提高22%。北進口通行能力提升54%，優化前晚高峰時段的車輛“排長隊”和“多次排隊”現象基本消失。其他進口通行能力雖有一定下降，但在可接受范圍內。

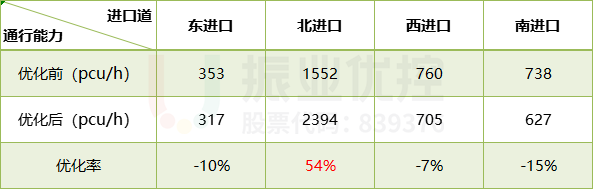

表2 路口晚高峰通行能力對比表
二、醫院周邊路口：長平-東廈路口
路口概況

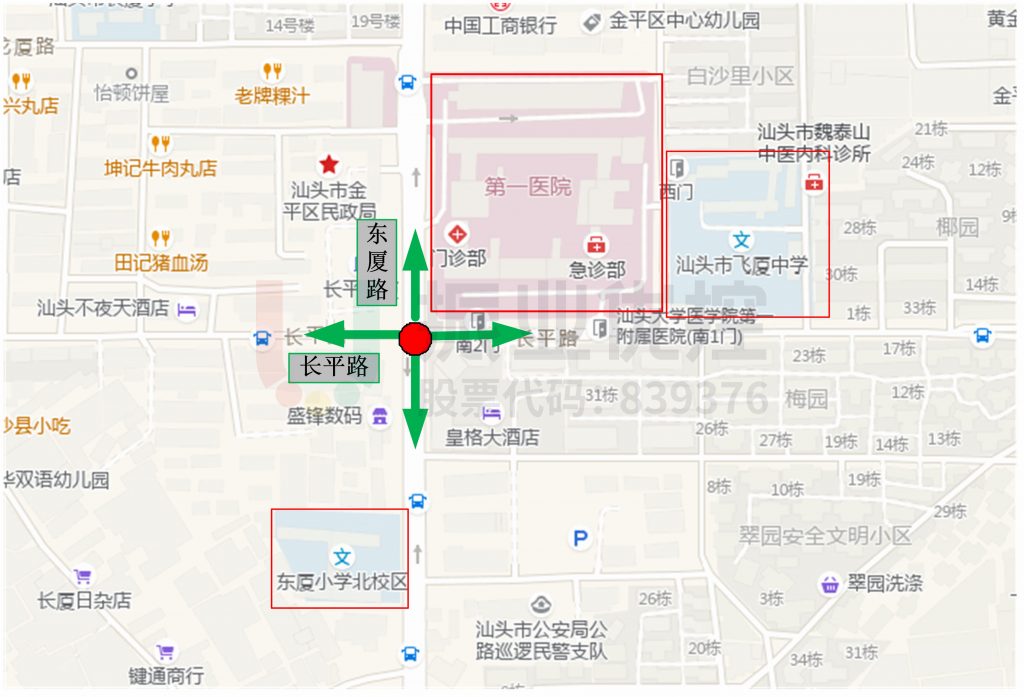

長平-東廈路口位于汕頭市金平區長平路與東廈路交匯處，周邊分布眾多住宅區、商業區、行政區、學校、醫院等流量密集場所，是片區的重要中心路口之一，高峰時段車流量大。
存在問題
1.南進口交通流斷流

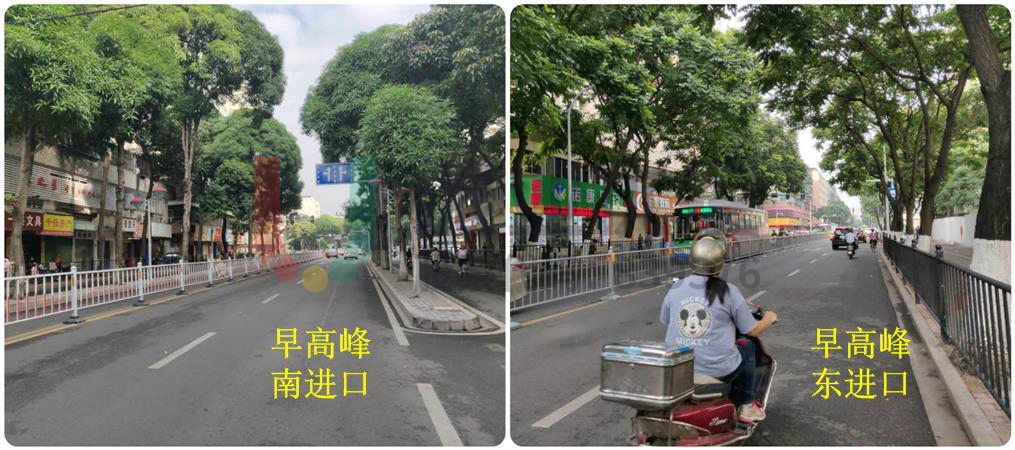

距路口135米處，為東廈小學門口人行橫道，學生上下學高峰時段，過街需求量大，往南進口行駛的車輛時常需停車等待，出現通行車流“斷流”情況，一定程度上降低了南進口車道利用率與通行效率。

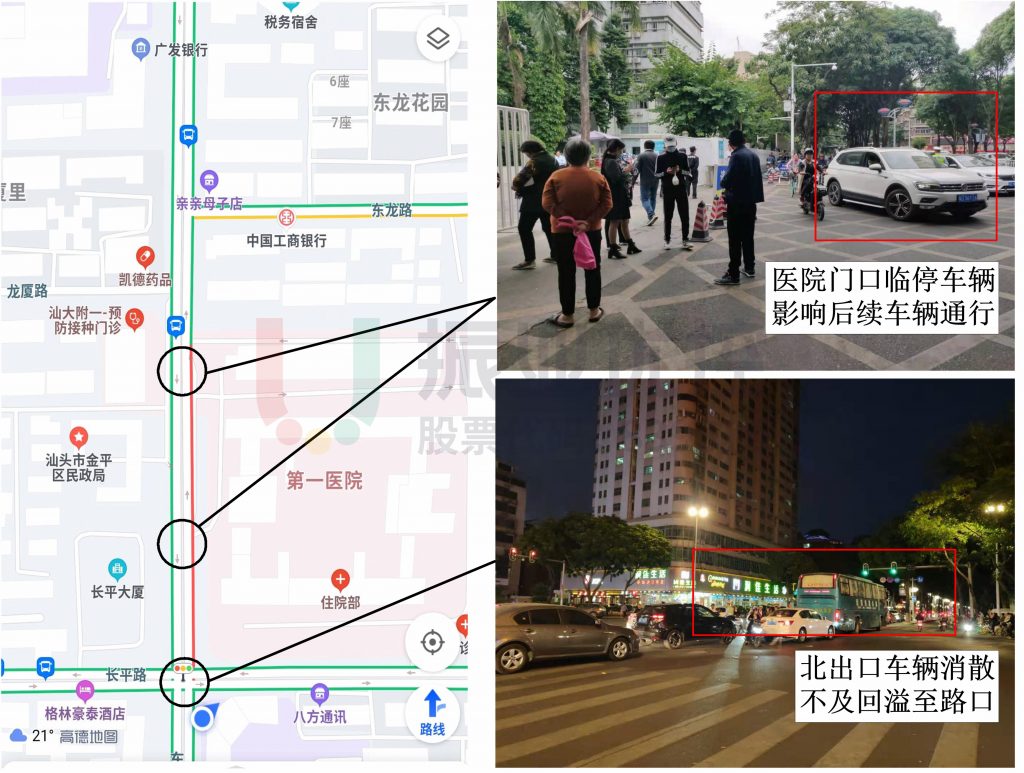

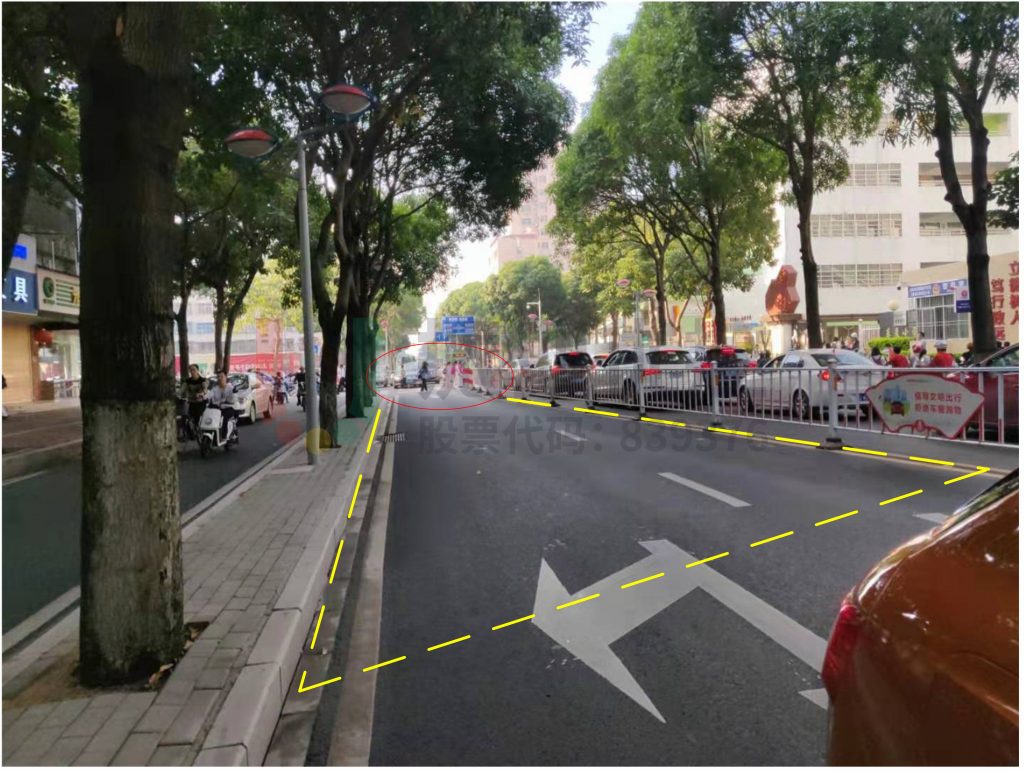

2.北出口消散能力不足

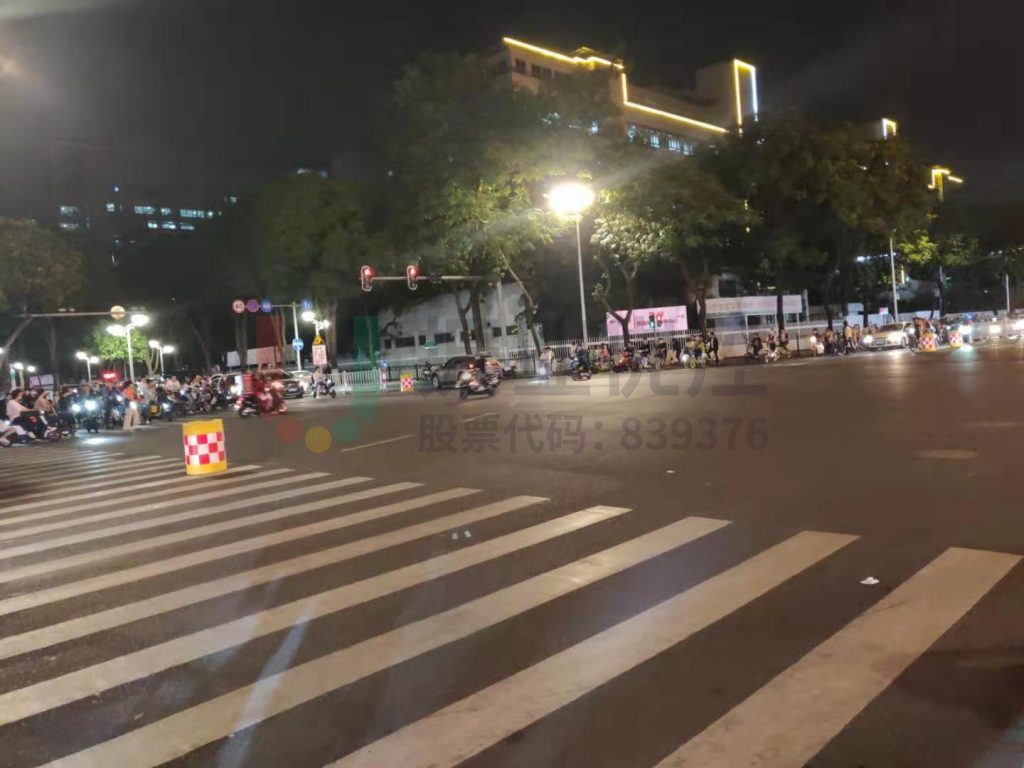

北出口臨近醫院門口（西一門距路口90米、西三門距路口190米），由于社會車輛隨意靠邊上下客及違停，嚴重阻擋后續車輛正常通行，導致北出口消散能力不足，北出口車輛回溢至路口。
3.東進口排隊空間受限
早高峰時段，東進口承接大量進出醫院車流量，且因臨近醫院門口（130米），車輛聚集較快，東進口的車輛排隊過長易影響醫院門口正常通行秩序。
4.交通流沖突
路口現采用對向全放放行方式，交通流沖突情況嚴重（包括對向直左沖突、左轉與行人沖突），時常出現因上一相位尾車與下一相位頭車沖突導致路口打結等情況，交通秩序混亂，嚴重影響路口通行效率，需耗費大量人力進行調控疏導。

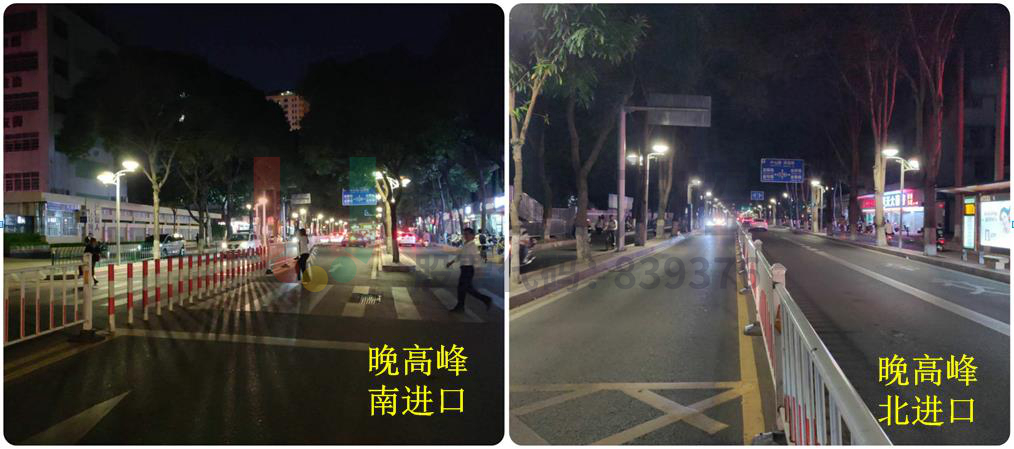

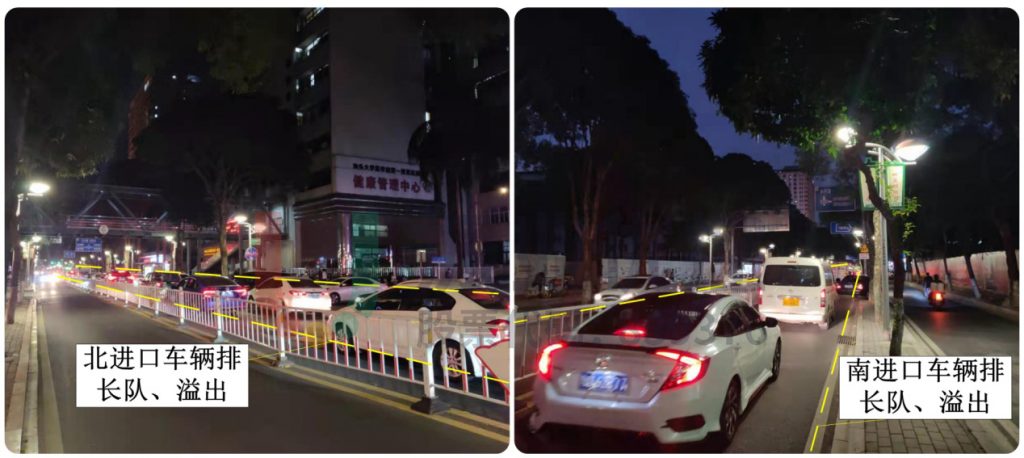

5.南北進口道溢出
高峰時段，南北進口車流量大，且路口通行效率較低，無法及時清空大量排隊車輛，造成車輛積壓，排長隊。南進口時常溢出至上游中山-東廈路口，北進口時常溢出至上游金砂-東廈路口。
優化思路
本路口高峰時段車流量過大，南、北進口道出現“溢出”現象，南進口存在“斷流”點，北出口消散能力不足，若南進口單次放行時間過長容易出現車流“離散”、“綠損”增大、北出口“回溢”，通行效率降低的情況。
現考慮采用“外截內疏”的策略：“截”——外圍路口適當截流，緩解本路口交通壓力；“疏”——南進口實行“重復放行”，根據現存沖突情況和各進口通行需求調整相位相序及配時來解決。
優化方案
1.外圍截流

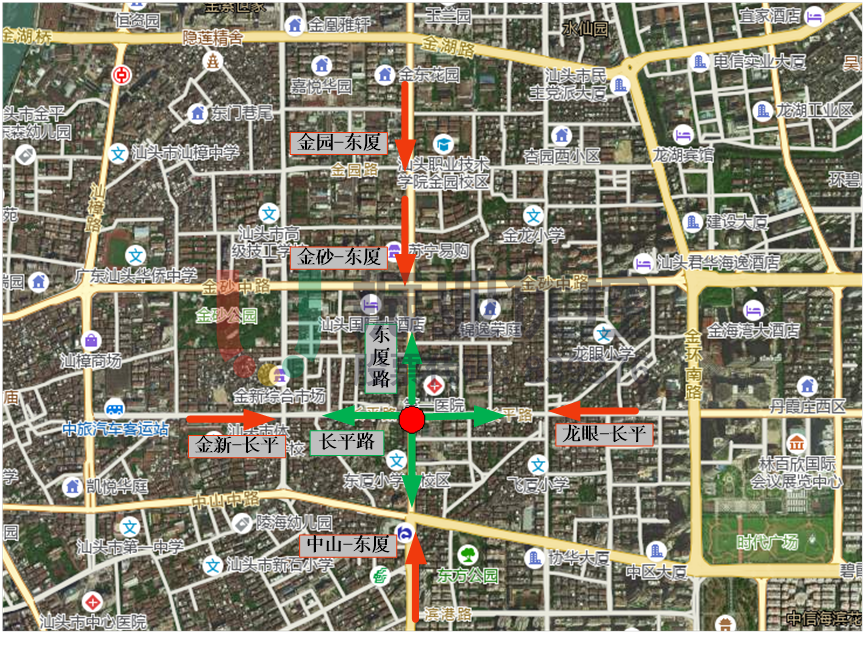

經調研考察，高峰時段以下5個外圍路口往長平-東廈路口方向行駛車流量較大，但大部分無明顯擁堵情況，可通過適當縮減往長平-東廈路口方向進口道的高峰時段綠信比來進行截流，減小長平-東廈路口交通壓力，緩解路段擁堵程度。
2.內部疏通

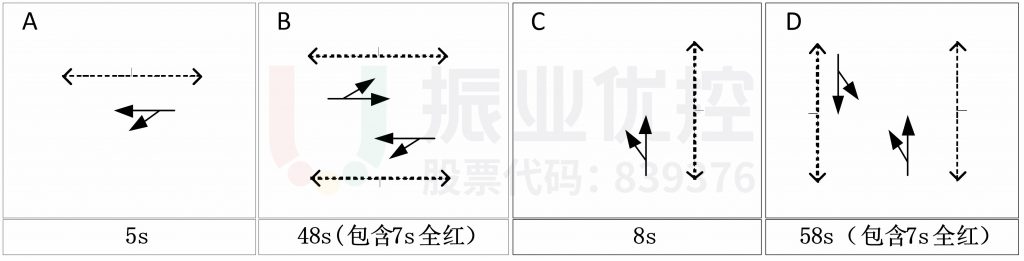

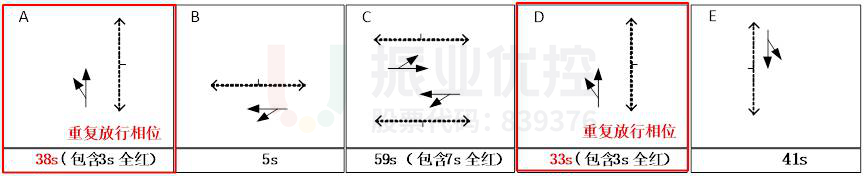

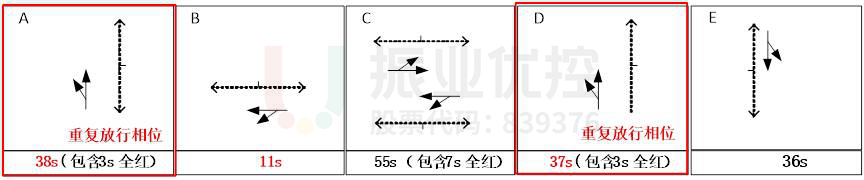

南進口實施“重復放行”，保證南進口通行效率，緩解北出口消散能力不足；東進口采用相位搭接、東進口先行的措施，控制排隊車輛長度。具體放行方案如下：
優化效果
1.南進口優化效果明顯
經對路口一周的跟蹤調研發現，南進口早晚高峰優化效果明顯，紅燈等待時間、排隊次數、擁堵持續時間數據對比如下：

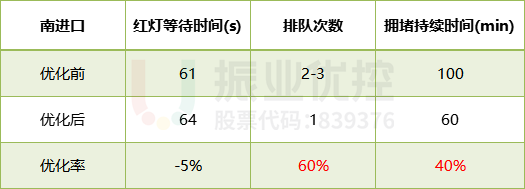

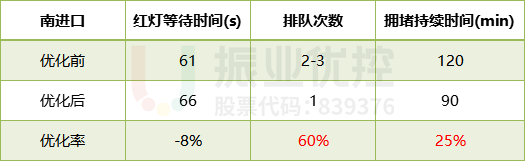

表3路口早高峰優化效果數據對比表
表4 路口晚高峰優化效果數據對比表
2.交通秩序改善
高峰時段路口打結，北出口“回溢”、南北進口“排長隊”基本消失，路口交通秩序明顯改善，并節省了大量人力。
3.通行效率提高
路口早高峰整體通行能力提高56%，雖北進口通行能力有一定下降，但在可接受范圍內。

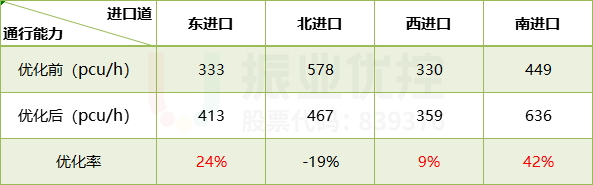

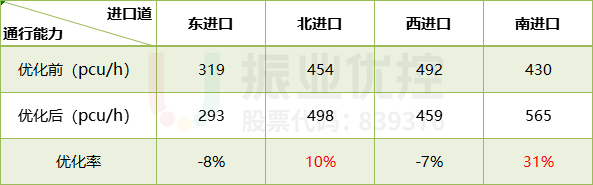

表5 路口早高峰通行能力對比表
路口晚高峰整體通行能力提高26%，雖東、西進口通行能力有一定下降，但在可接受范圍內。
表6 路口晚高峰通行能力對比表
案例小結
本文兩個案例中，交通工程師通過“外圍截流”、 “重復放行”的控制策略，對大型車占比高路口與醫院周邊路口進行優化，優化效果顯著，成功地挖掘了擁堵路口的潛力，緩解了路口、路段的擁堵情況，提高了市民出行體驗。
值得注意的是，“重復放行”這一招雖然實用，但不能生搬硬套，需要因地制宜，根據實際交通流情況選用，否則會適得其反。
本文根據團隊優化工作經驗，交通工程師總結出以下幾種適用重復放行的路口場景：車道由少變多或由多變少、路段中間有公交車站、停車場出入口、有上坡和下坡的路段、大型車占比高的路口等。
