專家導讀
點評專家：黃德楓
案例來源：汕頭項目
關鍵詞：交通智能化、干線綠波網、協調控制、相序優化、精細化信控方案
交通信號協調控制是一項比較成熟且低成本高成效的信號優化技術，但實施過程中數據的調研卻是相當繁瑣并需長期持續關注，才能保障方案正常穩定運行。在交通信號優化服務外包成為大趨勢之后，交管部門有了更加充足的人力專注到信號優化精細化管理工作中，各地對該技術的實踐應用成果如雨后春筍般不斷涌現。
本文中體現出汕頭信號優化團隊從無到有，從線到面打造出信號協調控制路網的成果。文章對于協調控制的單向綠波、截流+綠波綜合應用、雙向綠波、交叉型綠波等各類手段的靈活使用，充分展示出優化團隊在實踐中不拘一格、科學務實的工作作風，并在工作探索中不斷總結經驗，以提高城市交通信號控制科學化和精細化水平。
為緩解交通擁堵，提升道路安全及通行效率，綠波帶技術在我國快速發展，多地推出“綠波帶快速道路”，這項火熱的技術在中小城市發展如何呢？本文以汕頭為例，對“綠波帶”技術進行介紹。
2021年以來，振業優控汕頭信號優化團隊按照汕頭市公安局交警支隊的統一部署，依托指揮中心視頻監控平臺、高德智慧交通平臺、振業優控綠路軟件設計平臺等，采取周期合理性調研（飽和度計算驗證）、精細化信控方案（設置工作日周末及節假日預案、上下學時段）、微改造交通組織、實施整體交通控制策略（片區統籌截流疏導控制）、相序相位調整（增加小相位專項優化緩解對放沖突）等手段，對支隊直接管轄的251個信號燈控路口進行了全面優化。
在此基礎上，優化團隊同步考慮城市快速路系統建設相對滯后等情況，為提升市民的出行效率與出行體驗，從點到線、線到面開展綠波帶建設，對主城區15條主干道實施 “綠波帶”協調聯動控制，使“八橫七縱” 15干線綠波網骨架初步形成；通過推進城區內部道路干線綠波建設，并與外圍快速路相銜接、補充，切實提升汕頭交通智能化管理水平，助力城市“智慧交通”建設，讓市民切實享受智慧交通建設帶來的成果。

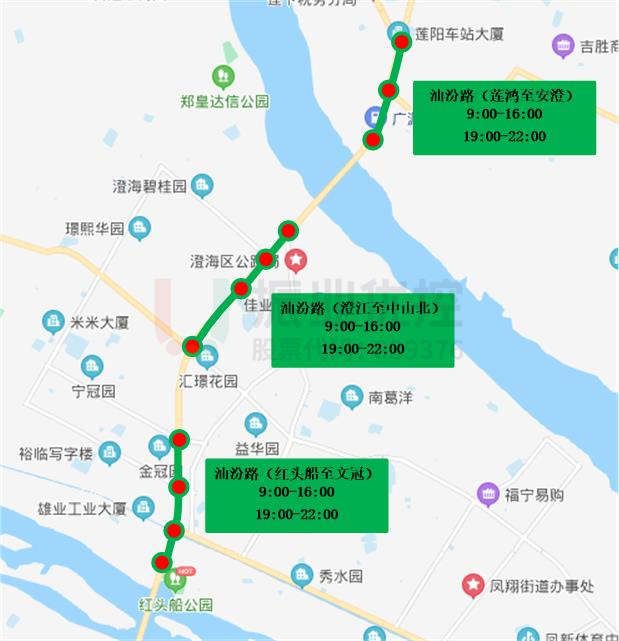

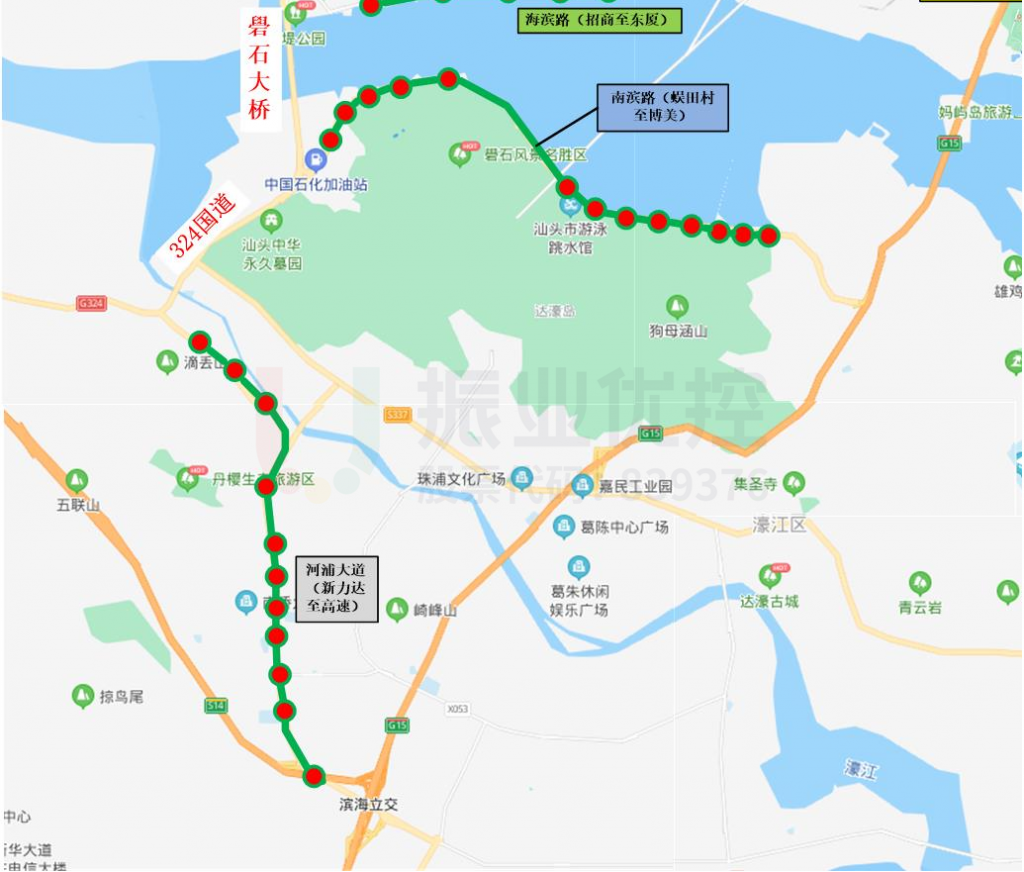

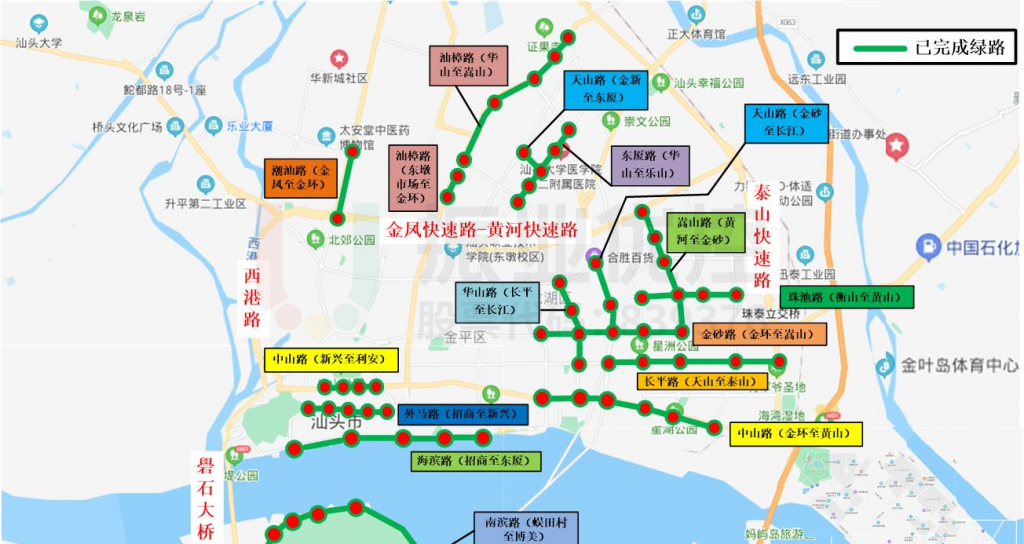

汕頭城區綠波帶分布狀況
目前汕頭市城區在線平峰綠波協調道路21段，全長47.3公里，涉及108個路口（占管轄路口總數的43%），整體通行效率較實施前提高約35%至53%，綠波協調道路均速40至45km/h，大部分道路可以實現雙向不停車。

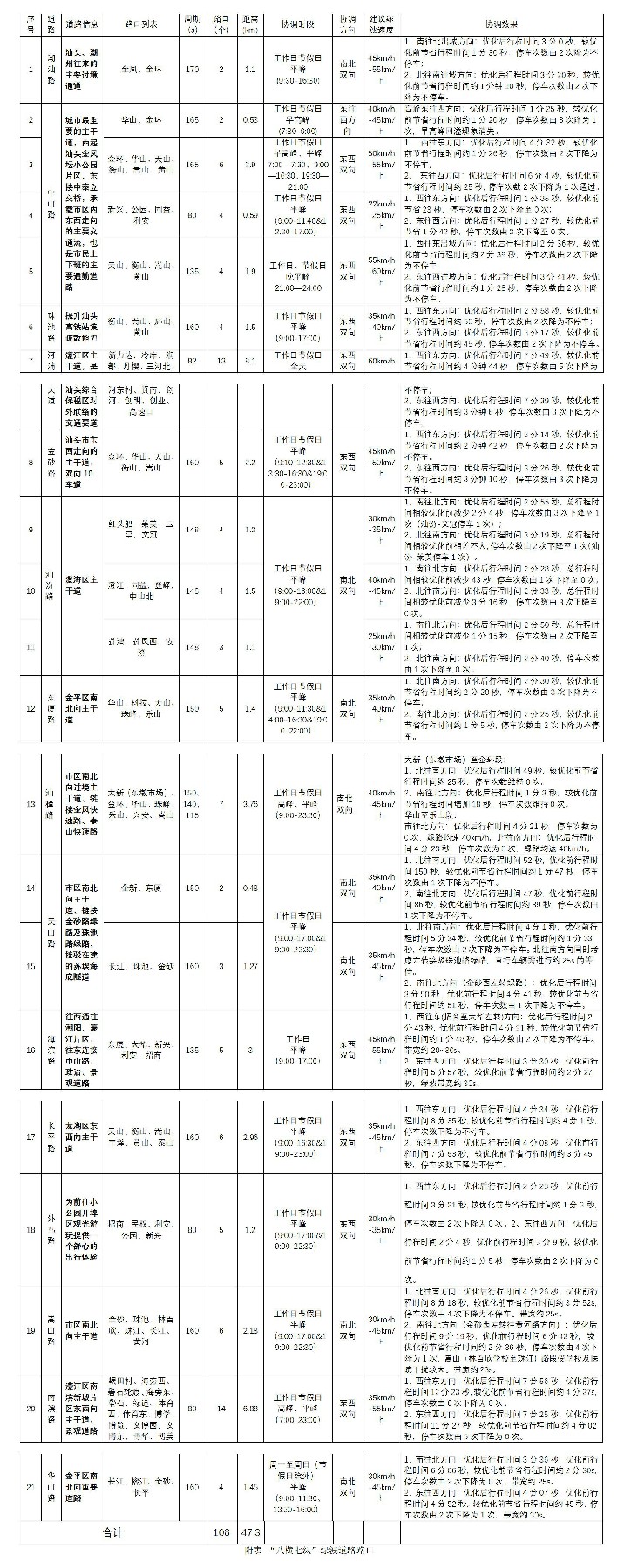

“八橫”綠波路段分別中山路、金砂路、海濱路、長平路、珠池路、河浦大道、外馬路、南濱路；“七縱”綠波路段分別為潮汕路、汕汾路、東廈路、汕樟路、天山路、嵩山路、華山路。【具體協調路段詳見文末附表3 “八橫七縱”綠波道路路口】。
綠波的定義
綠波即干道信號協調控制，通俗的說法又叫綠路，在指定的交通線路上，當按規定好的路段車速行駛后，要求信號控制機根據路段距離，把車流經過各路口的綠燈起始時間做相應的調整，以確保該車流到達每個路口時正好能連續獲得一路綠燈，從而提升行車體驗感。綠波技術中最核心的就是增加協調準確度。
綠波設置條件
綠波的設置主要從三個方面考慮，第一是路網條件；第二是交通流條件；第三是信號控制條件。
綠波帶一般在道路非飽和狀態下才能發揮最佳效果，故平峰時段設置雙向綠波協調應用的場景較多。高峰時段，設置雙向綠波帶協調難度較大，但高峰單向綠波協調在潮汐路段、容易溢出路口等應用場景較多，單向協調跟雙向協調同樣具有重要意義和作用。
案例賞析
- 中山路（金環至華山）路段：早高峰東往西綠波協調

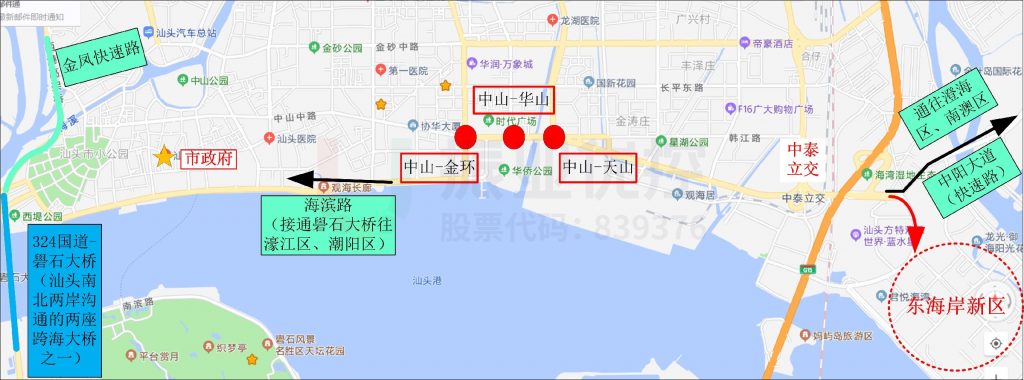

中山路貫穿龍湖區與金平區，是汕頭市流量最大的東西走向主干道，周邊聚集辦公寫字樓、商圈集體、住宅區，是城區市民出行的主要通勤道路。

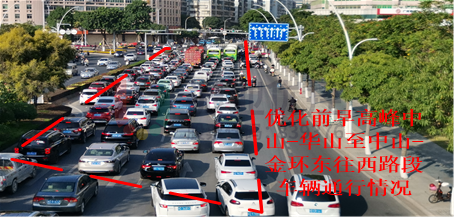

因龍湖區（位于汕頭東部）住宅區較多，金平區（位于汕頭西部）商業圈、機關單位、學校分布比較多，早高峰時段，中山路潮汐現象明顯，且路口間間距小，約500米左右，東往西方向經常出現回溢現象。
根據路口通行情況，優化團隊在早高峰統一減少西進口放行時間，增加東進口綠信比，周期統一為190s。
（1）重新設計中山-金環路口方案，取消東西直行對放相位，改成各進口單放，并調整東西進口相位時間，同時重新排列相位放行順序，早高峰運行東-南-北-西相序。
（2）重新調整中山-華山路口方案，調整東西進口相位時間，并重新排列相位放行順序，早高峰運行東-東西直-西-南北相序。

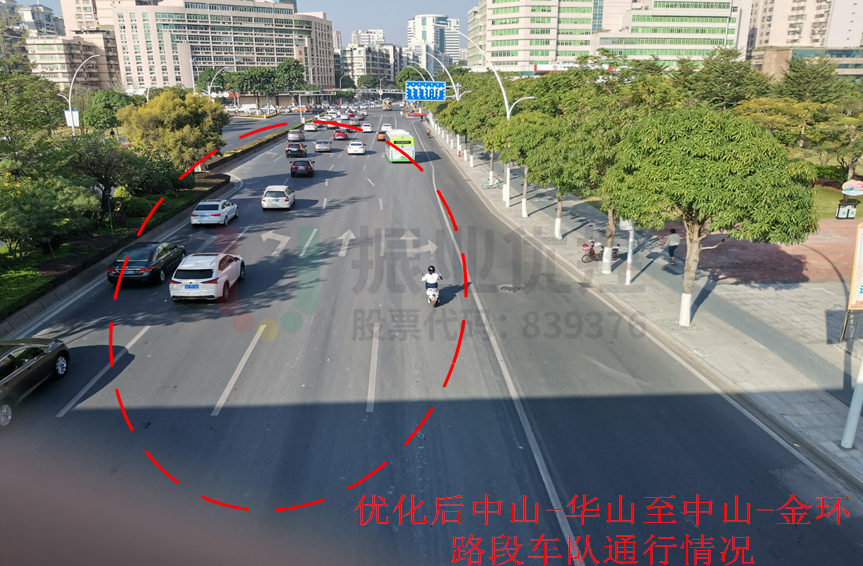

優化后，早高峰東往西方向行程時間1分25秒，較優化前節省行程時間約1分20秒，停車次數由3次降為1次，路口回溢風險消除。
- 金砂路（天山至華山）路段：早高峰東往西截流+綠波協調

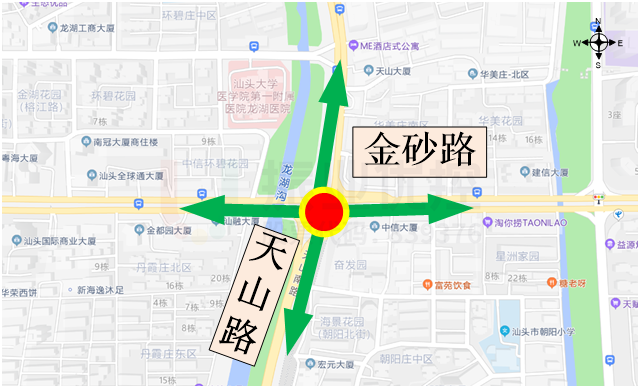

金砂-天山路口位于汕頭市龍湖區中部，由東西走向的金砂路與南北走向的天山路相交而成。路口周邊分布有醫院、大型住宅區、辦公區、公園等，日常交通流量較大。
金砂路作為貫穿汕頭金平區與龍湖區的主干道，早高峰車流量激增，車輛排隊長度頻繁回溢至上游路口。

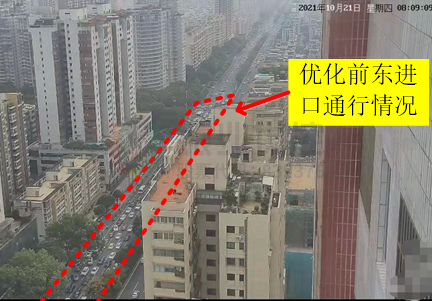

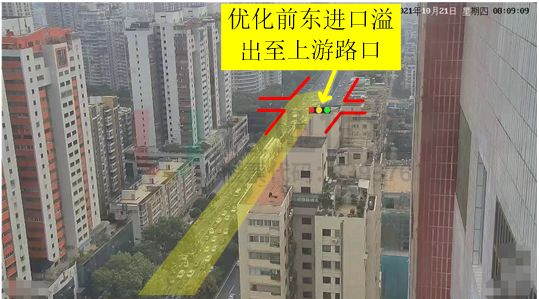

早高峰路口東往西車流量大，尤其是8:00-8:20時間段車流量明顯增大，一個有效綠燈時間內排隊車輛不能及時排空，車輛不斷積攢，加之上游路口信號周期稍小，出現多個周期積累的車流同時聚集在金砂-天山路口東進口的情況，導致排隊車輛?；匾缰辽嫌温房?，造成上游路口交通癱瘓，經常需要民警手控放行。
對此，優化團隊在前期開展充分調研的前提下，對該路段早高峰東往西方向實施截流+綠波協調的綜合調控。
（1）精細化早高峰時段及配時，降低路口信號周期，并統一協調路口的信號周期
據調研分析，金砂-天山路口原早高峰時段為7:15-9:10，路口溢出頻繁時間段為8:00-8:20。
針對車輛溢出時間段，優先溢出方向（東往西）車輛通行，增加該時段東直行的通行時間，降低金砂-天山路口早高峰信號周期，減少各進口等待時間，緩解東進口由于上游路口多個周期的車流同時聚集導致溢出的現象，同時統一協調路口的信號周期。
（2）外圍截流
針對金砂-天山路口頻繁回溢的時間段，對上游金砂-衡山路口進行適當截流，縮短上游路口東往西的綠信比，減少進入金砂-天山路口東進口的車流。

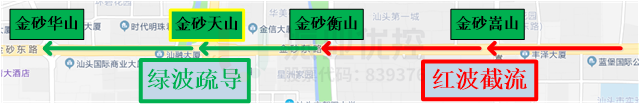

（3）紅波+綠波緩解路口回溢
為均衡路網壓力，在滿足路口實際行駛速度的基礎上，綜合考慮各路口早高峰時段車流量、排隊車流消散時間等因素，把流量均勻截流在上游各個路口，從而減輕金砂-天山路口東進口的交通壓力。

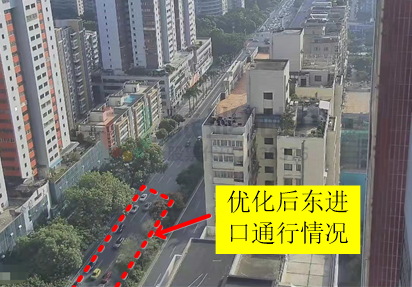

優化后，早高峰期間金砂路各路口車輛均能正常運行，各方向車輛基本可以一至二次排空，全程無需人工干預，解放警力。其中，金砂-天山路口東進口車輛排隊長度也有明顯縮短，路口回溢現象消除，通行效率明顯提升。

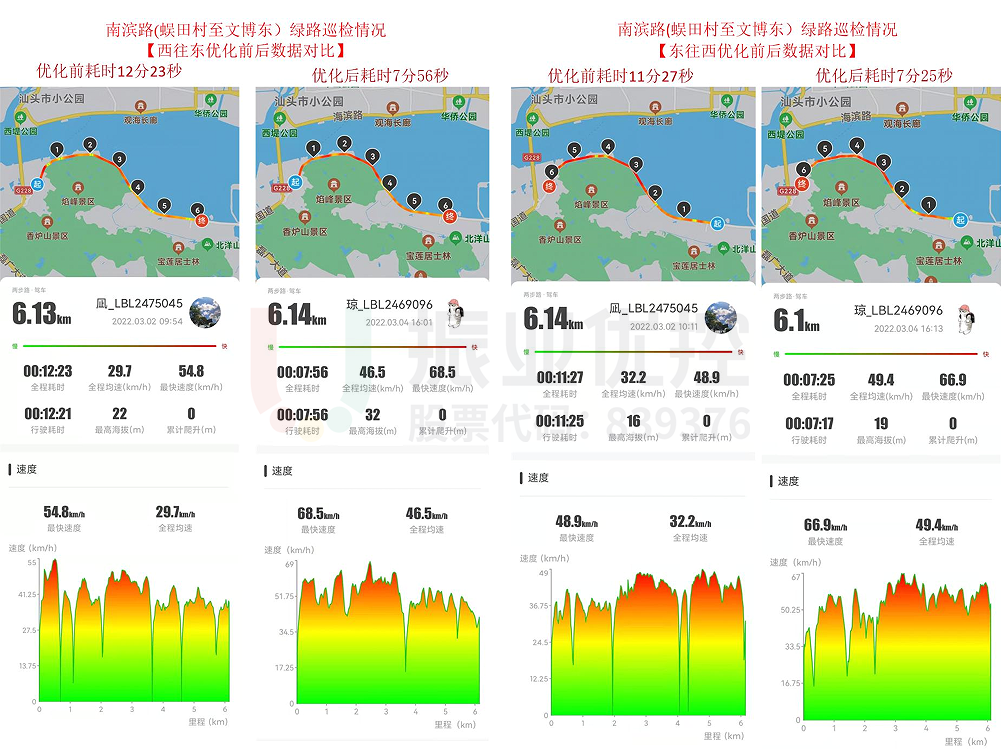

- 南濱路（蜈田村-文博東）14個路口：雙向綠波協調

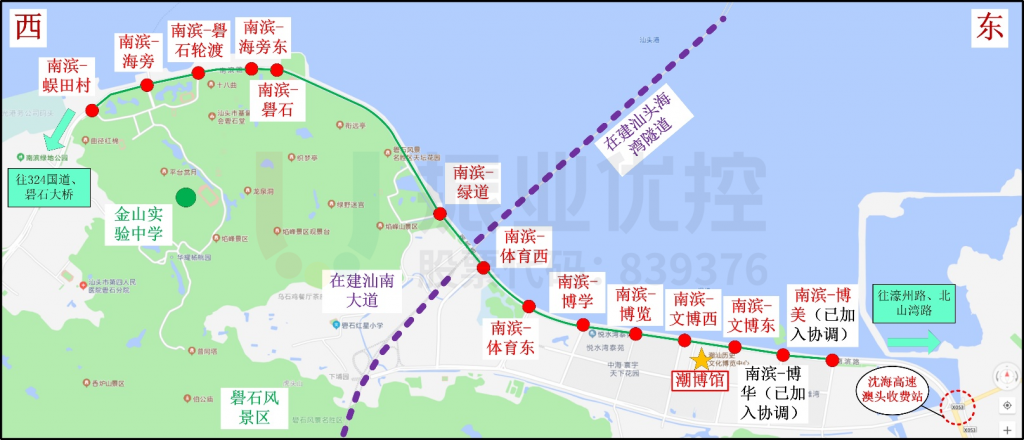

南濱路是貫通整個南濱新城東西方向的主要通道，西接礐石大道、324國道等快速路，東至濠州路、北山灣路，全長6.87km。西段（南濱綠路路口以西）為雙向六車道，東段（南濱綠路路口以東）為雙向四車道，是汕頭濠江區對外聯系的重要道路。
作為汕頭的濱海景觀大道，其功能定位對標北岸海濱大道，是一灣兩岸岸線景觀的重要組成部分，以優美的“山、海、城”為依托，背山面海的景觀視線暢通無阻。
此次對南濱路全路段進行高峰、平峰雙向綠波協調控制，為南濱片區住戶以及前往汕頭南岸觀光游玩提供一個舒心的出行體驗。
現狀南濱路沿線各路口平峰時段信號周期基本在65s至75s之間，早晚高峰時段周期基本在80s至85s之間，全路段高峰平峰時段相差不大。
為提高綠波的時段覆蓋，以及提高綠波的受眾率，將高峰平峰時段一并實施綠波帶協調控制，將綠波時段設計為7:00至23:00，綠波周期設計80s。為提升綠波效果，優先保障東西通行時間，增大東西向車流綠信比，保證綠波帶寬，提升體驗感。協調方案首先保證綠波帶寬，其次再保證停車次數。
西段為雙向六車道，南濱-礐石路口以西按均速50km/h進行設計，南濱-礐石至南濱-綠道間距較長，約1.65km，按均速55km/h進行設計。東段為雙向四車道，南濱-綠道路口以東按均速45km/h進行設計，南濱-博華、南濱-博美為后期新增延長段路口，按均速45km/h進行設計。
總結
在汕頭“八橫七縱”15干線綠波網打造過程中，優化團隊首先對全城交通信號燈進行按需精細化配時調整，以極小的改動，解決部分交通擁堵問題；其次針對重要干道，通過充分挖掘信號燈系統潛能，以綠波技術作為重要抓手，高峰時段在瓶頸路口施行綠波協調，巧妙化解路口回溢，提升道路通行效率。此外，為提高市民的出行體驗，平峰時段也按需對道路實施綠波協調控制。
優化團隊利用干線綠波技術，以低成本打造出多條城市“快速通道”，并與快速路相接，助力城市道路“升級”。目前城區“八橫七縱”15干線雙向綠波網骨架已初步成型，優化團隊將再接再厲，奮力將城區綠波覆蓋率提高至70%以上。
