科普專家：武玉萍
青海互助人，振業優控實戰專家。連續多期參與廣州交通信號優化實施服務項目，在交通信號方案設計和優化效果評估分析等方面具有深入的理解及豐富實戰經驗，精通SCATS系統的操作和使用，擅長單點配時優化和干線協調優化，熟練掌握行人過街以及特殊場景的信號控制方法。
關鍵詞：行人二次過街、安全島設置方式、信號控制類型
小編步行過紅綠燈路口時，經常聽到有人吐槽：
市民A：紅燈時間怎么這么長？
市民B：等綠燈的人太多了，安全島都站不下，要站到路口上，太不安全了。
市民C：這路口，人和非機動車都混在一起過街，不太安全。
市民D：這綠燈時間太短了，走慢點就過不去了，要再等一個紅燈。
市民E：過街的人不多但這綠燈時間太長了吧，機動車要等挺長時間的。
針對以上情況，小編請教了實戰專家武玉萍，專家表示，這些現象反映出路口存在著以下問題：
- 安全島過窄/行人過街不連續/等待時間過長
- 行人過街距離長，最小綠燈時間長
- 缺少隔離設施
- 行人過街通道過窄
- 非機動車道缺失，交通組織設計不合理
- 信號配時不合理
為方便市民出行，解決行人過街問題，交通攻城獅都有哪些辦法呢？本文著重從二次過街精細化設計出發，結合相關理論知識與實戰案例，分為上下兩篇為大家詳細剖析。
行人二次過街
行人二次過街是指行人過街時需要在道路中央的安全島等待一次或一次以上過街的方式。
行人二次過街設置要求
- 增設行人過街安全島的依據

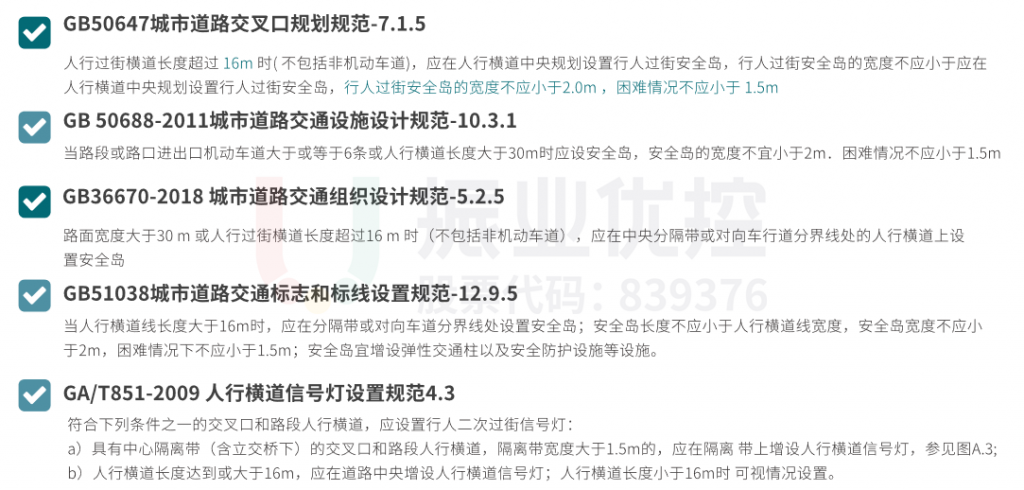

按照城市道路交叉口規劃規范、城市道路交通設施設計規范、城市道路交通組織設計規范等國家標準規范和行業規范，行人過街安全長度超過16米后，應該設置行人過街安全島。
- 行人二次過街安全島類型
行人二次過街安全島通過設置的位置導致行人過街軌跡的不同，主要分為直通式二次過街、錯位式二次過街和環島式二次過街設置。具體如下：

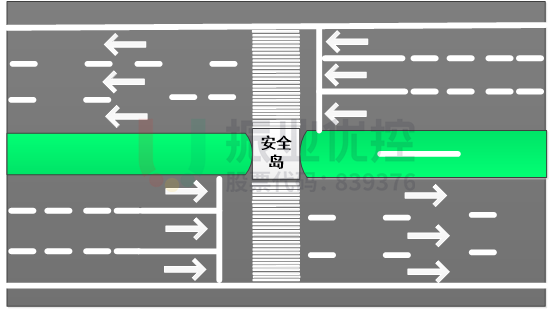

直通式二次過街，行人行走路線為直線，不在安全島上迂回行走。該類型適用：過街行人交通量較小，所需安全島面積較小；道路幾何條件良好，能夠提供大面積的安全島，例如中央隔離帶或綠化帶較寬，一般立交橋下交叉口的空間較大，適合設置直通式二次過街交通方式。

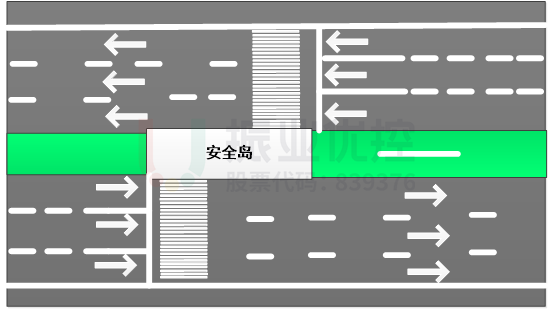

錯位式二次過街又稱為“Z”型二次過街，行人在安全島上需要繞行一段距離，行走路線呈“Z”型。該類型適用道路中央的幾何條件不理想，對安全島的寬度有限制，當行人交通量較大時，為了保證安全島的面積，需要增大安全島的長度，造成行人在安全島上橫向位移。

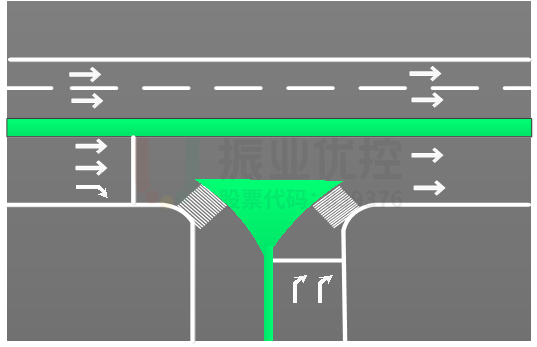

環島式二次過街設置條件比較特殊，一般在T型交叉口或Y型交叉口設置，行人過街時先走到交叉口中心的環島上，判斷機動車可穿越間隙后過街。這種二次過街方式適用范圍較小，一般適用于畸形路口或者環島路口。
- 二次過街的信號控制方式
行人二次過街控制方式主要有兩側搭接控制、兩側協調控制、按鈕控制。

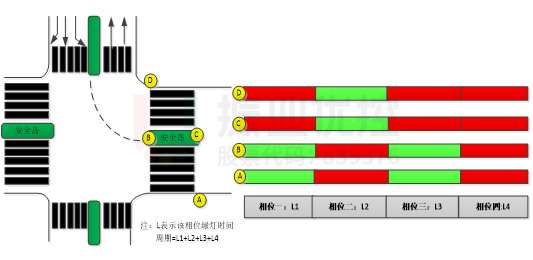

雙側搭接控制
雙側搭接控制主要指行人通過半側行人放行方式搭接可一次通過斑馬線的相位，將大部分的行人通過一次過街的方式放行，少部分行人需要在安全島等待后通過完整的斑馬線。
適用情況：
1.行人過街需求大且存在單放+對放搭接相位的路口
2.直行車流量大且有左轉需求的點位
3.安全島不滿足行人過街需求，行人過街需求很大的市中心路口或者行人過街路口
4.直通式二次過街和“T”型環島式二次過街
優點：行人體驗感好，更容易接受且適合大部分信控路口；
缺點：雙側行人流量都比較大時容易出現對向人流交織的情況，可以通過設置左右分道的行人過街來進一步解決。

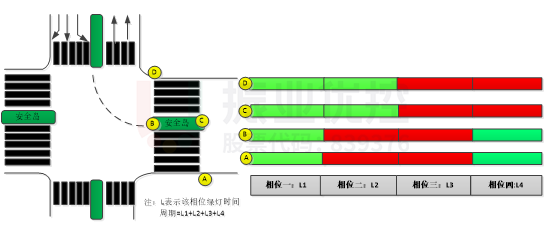

雙側協調控制（分段控制）
雙側協調控制主要指所有的行人都需要在安全島等待一次或一次以上完成整個斑馬線過街的信號控制方式。
適用情況：
1.機動車和行人流量都比較大或者行人流量小但機動車流量很大的行人過街或者T型路口
2.行人安全島不足以駐足行人過街需求的點位
3.錯位式二次過街方式，或者安全島比較大的直通式二次過街
優點：雙向行人協調控制，能夠充分利用行人綠燈時間；
缺點：一旦時間控制不好，容易造成行人闖紅燈情況，對于協調控制的時間要求比較高。
行人按鈕控制
行人按鈕控制主要指通過行人需求觸發的過街控制方式。當行人無過街需求時，路口常態機動車常綠；當行人有過街需求時，按照行人觸發按鈕的不同，行人完成整個過街的通行，需要在安全島等待一次或一次以上的過街方式。
適用情況：
機動車和行人需求全天變化大的T型或者行人過街路口或者環島式二次過街。
優點：控制靈活、更精細，基本適合夜間低峰所有信控路口；
缺點：成本較高，硬件發生故障的概率較大。
本文，武玉萍專家詳盡講解了行人二次過街的設置要求及信號控制方式；在下篇的內容里，她將結合具體實戰案例進行解析，敬請關注！
