路口概況
金開大道-和睦路口為重慶兩江新區其中一個十字交叉口。金開大道連接著古木峰立交、鴛鴦立交,是人和區域、機場區域互通的重要道路;和睦路連接著各大住宅小區、學校。該路口毗鄰繁華的商業圈、地鐵站,早晚高峰車流、人流均較大。

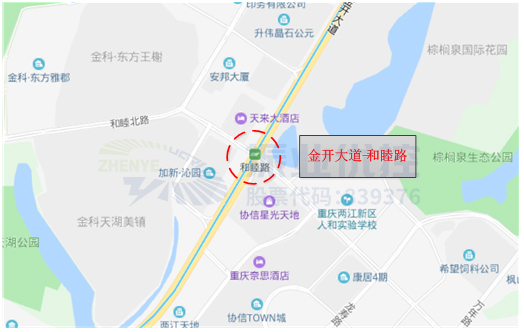

圖1 路口地理位置圖
該路口基礎設施完善,南邊設立了天橋,學校位于路口的東北角,四角均設有地鐵站口。

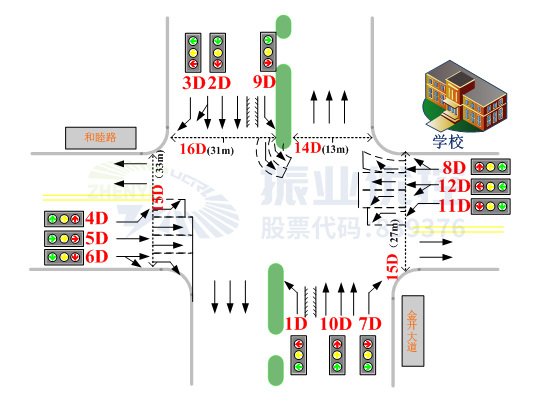

圖2 路口基礎信息圖
存在問題
1.行人過街存在安全隱患。
該路口離學校較近,上下學期間小學生過街流量較大。北出口道較短(13米),F(xiàn)相位東往西的行人到安全島后時間有剩余,大多數人會選擇繼續過街。而北進口道較長(31米),剩余的時間只能過街到一半(小學生過街基本是小步快跑),這時北進口直行綠燈啟亮,人車沖突,存在嚴重的安全隱患。

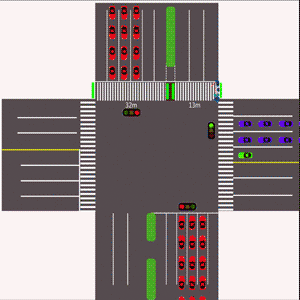

圖3?東邊行人過街示意動圖
2.東西口距離長,易發生尾車沖突。
東進口離西出口距離有50m,東進口直行僅靠3s黃燈時間清不完車流。當A相位放行時,東進口直行尾車易與行人、北進口直行車輛產生沖突。

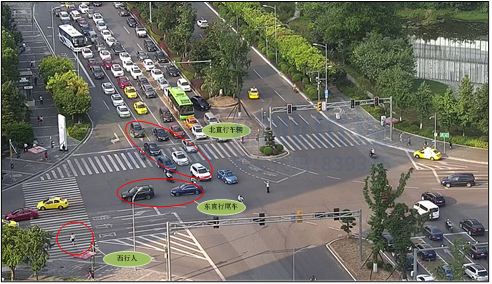

圖4?尾車沖突
優化方案
1.拆分D、F相位,使東、西行人均能一次過街:
① 把D相位進行拆分,增加北出口行人過街相位;
② 把F相位進行拆分,使北進口行人與北出口行人分開放行。

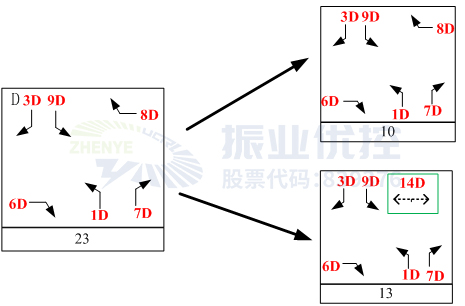

圖5?原D相位拆分示意圖

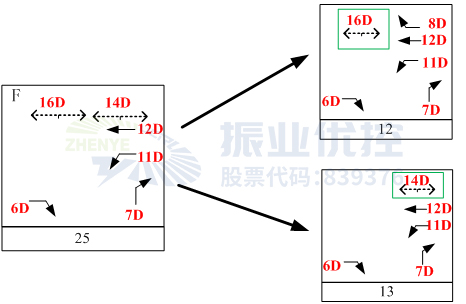

圖6?原F相位拆分示意圖
2.調整相序、設置清空時間:
① 把A、B相序?qū)φ{(diào),消除東進口直行尾車與西行人沖突;
② 同時東進口直行早切斷2s,消除東進口直行尾車與北進口直行沖突。

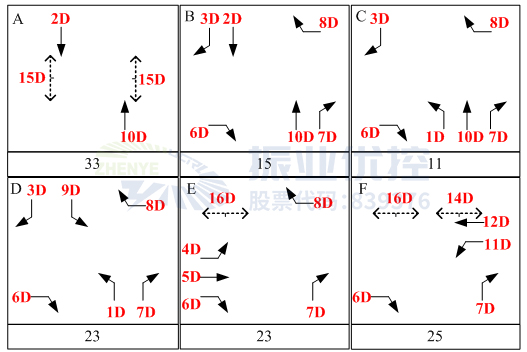

圖7?優化前相位相序圖

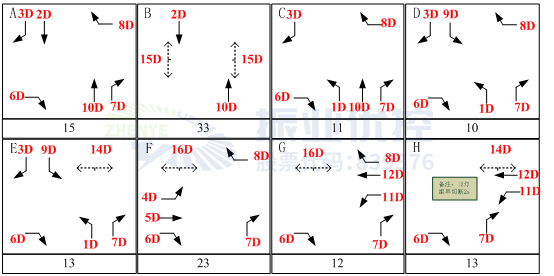

圖8 優化后相位相序圖
優化效果
攻城獅對優化后的金開大道-和睦路口進行調研,發現路口無尾車沖突,且東西行人均能一次過街,避免了行人過街“沖還是不沖”的兩難抉擇,提高了行人過街通行效率,消除了行人過街安全隱患。
案例小結
行人過街與機動車的矛盾,是造成路口行人過街不安全的主要原因之一,因此如何協調行人與機動車之間的關系,科學合理地進行行人過街交通信號控制,對解決行人通行問題有著重要意義。在設計信控方案時,行人信號不是“能放就放”,一定要結合各路口行人群體的特征、路口的形狀、過街距離等因素綜合考慮,同時還需兼顧到行人過街的安全性、效率性、連續性以及習慣性。
最后,小編想在此引用田宗忠教授文章中的一段話結束本次案例分享:信號配時這項工作在很大程度上是一門“藝術”,并非純科學或工程,因此機器(自適用等類似的配時算法)很難完全取代藝術家(工程師)。也就是說,好的配時方案需要數據和方法論作為支撐,但也需要設計的靈感與執行的判斷,每一次配時都是因地制宜的創作,而不是流水線的生產。
]]>
“XX路口車輛擁堵”、“XX路口通行能力不能滿足我的需求”、“XX路口…”,每當收到這樣的留言,黑板報君表示腦殼疼。自從振業優控攻城獅操刀后,效果杠杠滴。詳情請聽攻城獅講解!
路口概況
明德北路-古宏大街路口位于明德北路與古宏大街交接處,是城區主干道交匯的十字路口。路口南北走向?yàn)檫M(jìn)出城主要干線,周邊分布中學、教堂、小區、景區等;東西走向連接?xùn)|西城區,周邊分布住宅小區、學校、酒店、銀行等。
圖1 ?明德北路-古宏大街路口地理位置圖

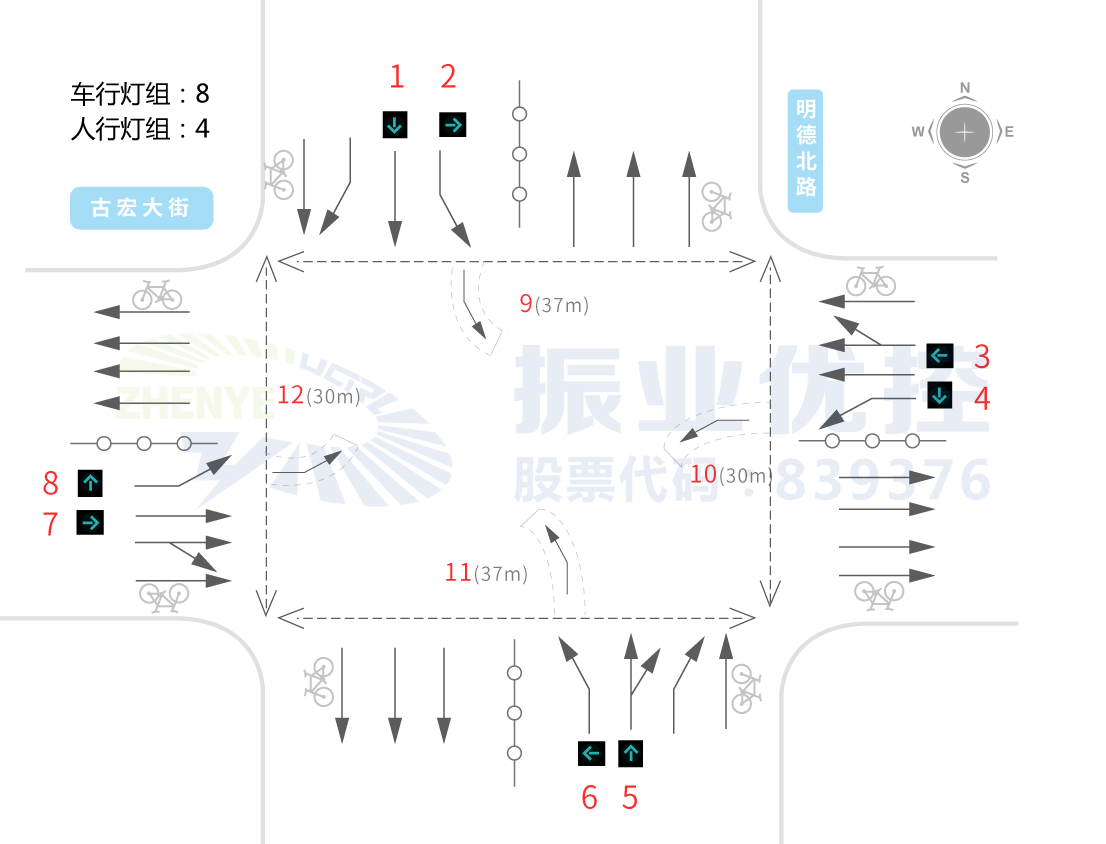

圖2 ?明德北路-古宏大街路口基礎信息圖
存在問題
作為商業區和住宅區的匯集地,明德北路-古宏大街路口高峰時段時常出現路口擁堵、高峰持續時間較長等現象,對居民出行產生較大影響。具體問題如下:
1.東西進口相位配時不合理。該路口東進口車流量遠超西進口,高峰期東進口車輛通常需要經過三次排隊或三次以上才能通過路口,且與上游路口距離較短,車輛極易回溢到上游路口,造成路段癱瘓;而西進口則存在嚴重的空放現象,東西兩進口的綠燈時間分配不合理。

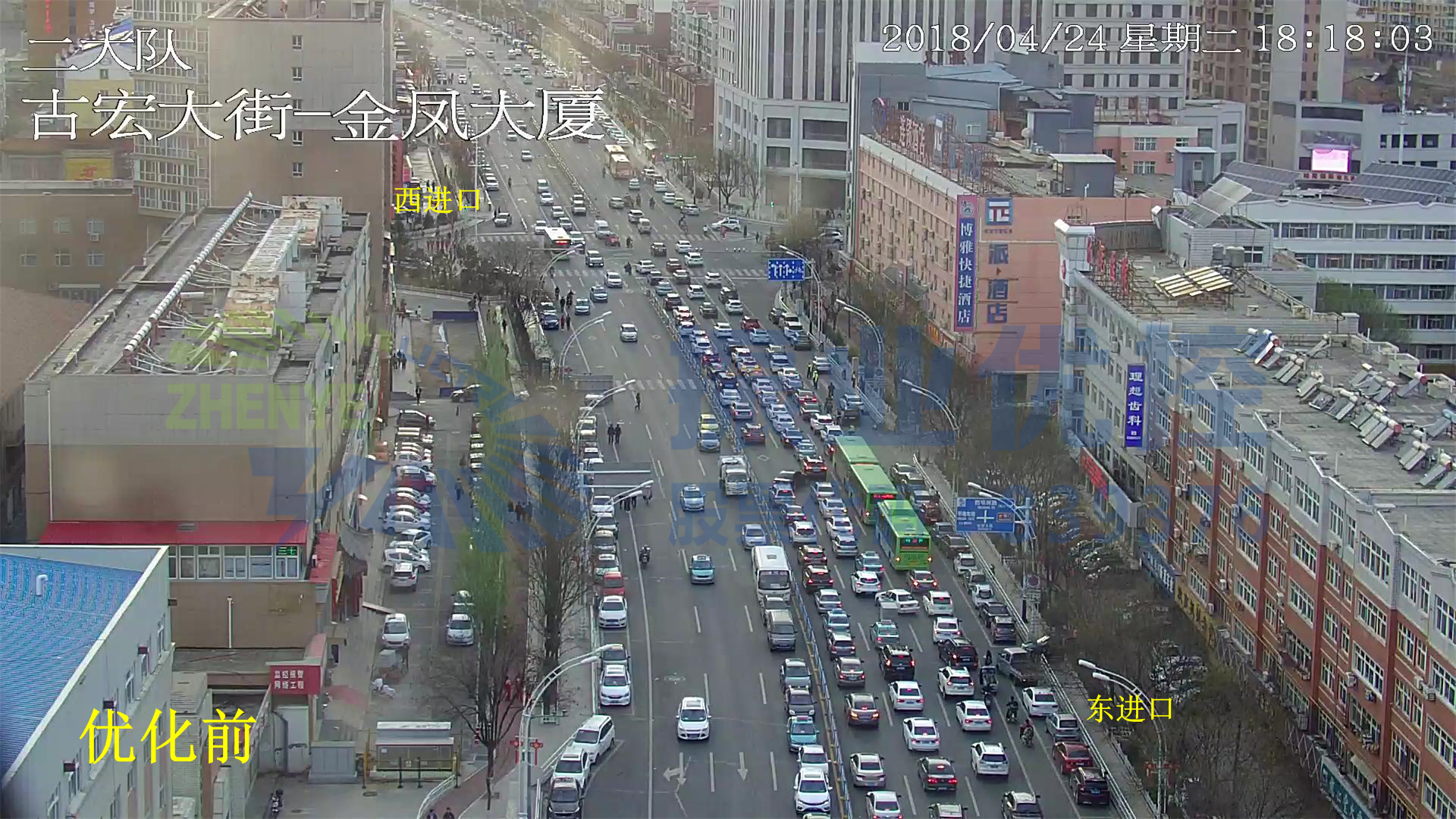

圖3 優化前東西進口交通情況
2.南進口搭接相位使用不合理。高峰期南進口搭接南向通行相位使用不合理,造成綠燈時間嚴重浪費,南進口空放現象嚴重。

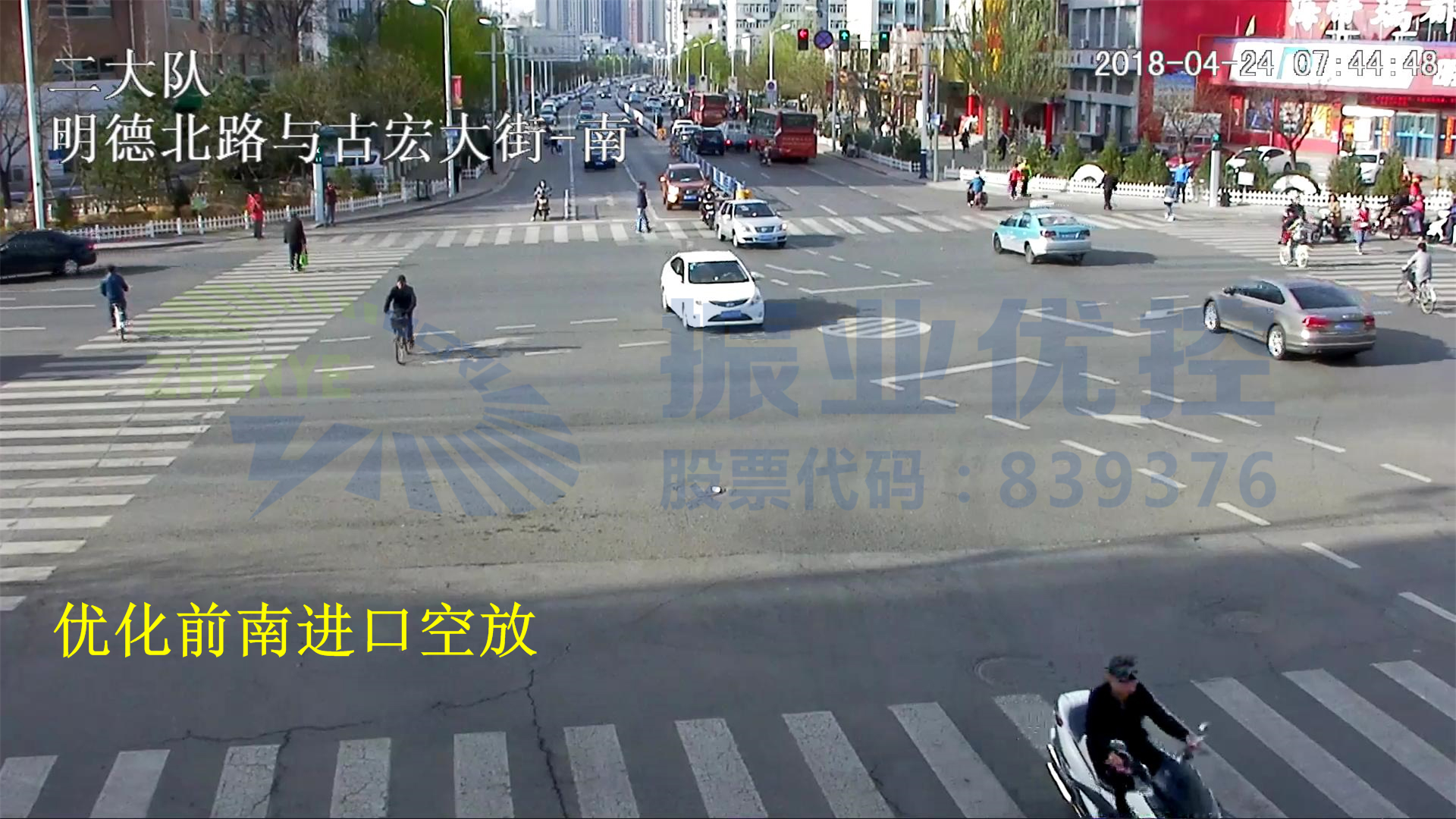

圖4 優化前南進口交通情況
優化方案
經攻城獅多次實地調研,根據路口現狀、交通流特性等進行分析,對路口優化設計如下:
1.合理劃分高峰時段。將全天共劃分為8個時段,針對不同時段設計不同配時方案,從而應對不同時段的交通情況。其中高峰方案3套(早7:00-9:10、午11:40-12:40、13:50-14:50、晚16:40-19:00)平峰方案1套(12:40-13:50)低峰方案2套(19:00-22:00、22:00-05:00、05:00-07:00),如下圖所示:

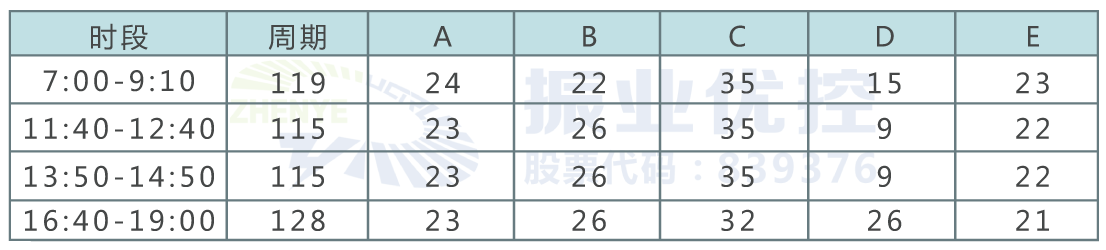

表1 優化后早午晚高峰信號控制方案
2.拆分相位。在滿足行人過街的需求的前提下,拆分B相位(優化前南向通行相位)合理安排放行方式,減少南進口空放現象,解決相位使用浪費。
圖5 優化前明德北路-古宏大街路口相位相序圖
圖6 優化后明德北路-古宏大街路口相位相序圖
3.精細化調整配時。針對東西進口車流嚴重不匹配現象、二次及多次排隊情況,對進口配時調整。增加?xùn)|進口配時,優先疏導東進口車流,確保高峰時段東進口積壓車輛較少,提高綠燈利用率從而提高通行能力,保障道路順暢。
優化效果
經攻城獅調研發現,新方案實施后,路口車輛排隊長度明顯縮短,優化效果高達50%以上,高峰時段大部分車輛均可一次性通過東進口。優化后的路口也能更好地應對各進口不同時段內不同車流的變化,均衡各進口車流,保障道路暢通。優化前后路口車輛排隊長度對比如下:

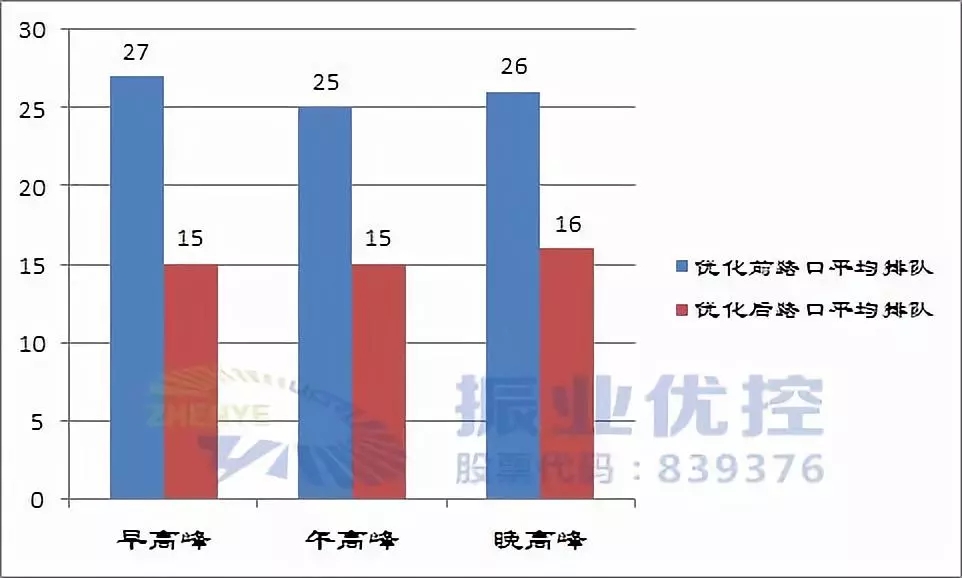

圖7 優化前后車輛排隊長度對比
早高峰效果對比:

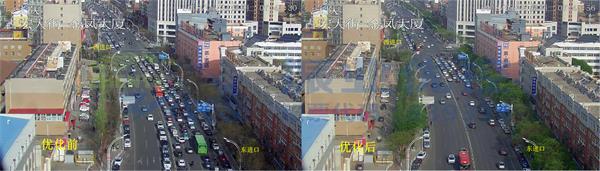

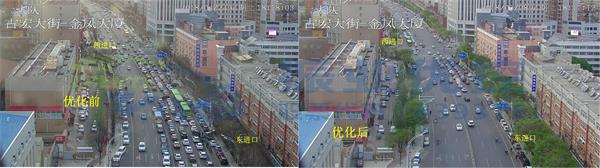

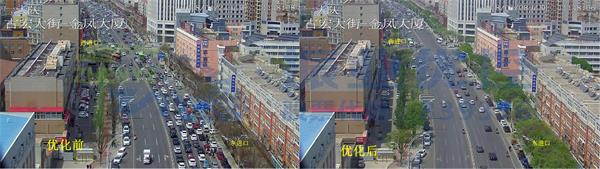

圖8 ?優化前后交通情況對比
午高峰效果對比:
圖9 優化前后交通情況對比
晚高峰效果對比:
圖10 優化前后交通情況對比
案例小結
本案例通過對路口基礎信息、車流數據進行調研分析,應用路口優化三步曲,“劃分時段”、“調整相位”、“合理配時”,從而完成路口設計。經振業優控攻城精細化控制調整,路口車流積壓得到明顯改善,有效緩解了路口車輛擁堵。攻城獅棒棒噠!
]]>行人,相對機動車而言屬于交通弱勢群體;而行人過街問題時常成為攻城獅考慮的重點之一。本期“行人過街”又遇到什么棘手的問題?聽說攻城獅僅用一招就妙手回春,厲害了吧,快隨黑板報君一探究竟吧!
路口概況
金開大道-金福路路口為十字交叉口,位于重慶兩江新區。金開大道連接著古木峰立交、鴛鴦立交,是人和機場區域互通的重要道路;金福路則連接著各大住宅區、學校。該路口毗鄰繁華的商業圈,且靠近公交站,早晚高峰人流量較大。
圖1 ?金開大道-金福路地理位置圖
因此,為確保交通順暢以及過街行人安全,該路口已完成了渠化設計,且南、北、西進口均設置了二次行人過街。路口的信號控制方案如下圖所示:

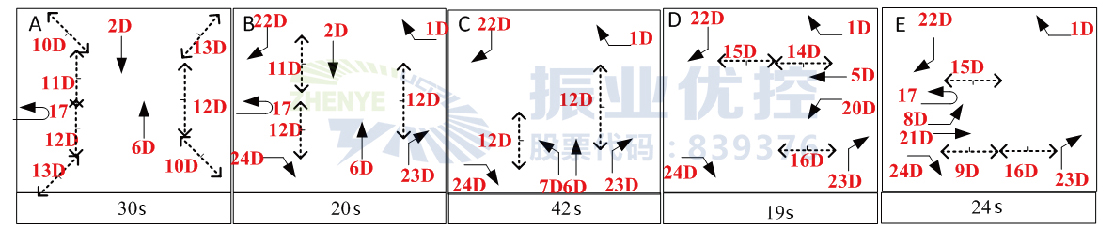

圖2 優化前相位配時
存在問題
隨著商業區的大力開發,住宅區入住率越來越高,該路口的過街人流量日益增加,行人過街難的問題越來越嚴重。
1.進出右轉安全島的綠燈相位少,行人亂穿馬路現象嚴重。原配時方案中一個周期只有一次進出右轉安全島的機會,放行次數少,等待時間長,導致行人闖紅燈進出右轉安全島。
2.南北進口行人等待時間長,行人體驗感較差。南北進口行人過街所需時間均超過100s,而北進口西往東行人需在中間安全島等待116s,等待時間超出行人忍耐極限。

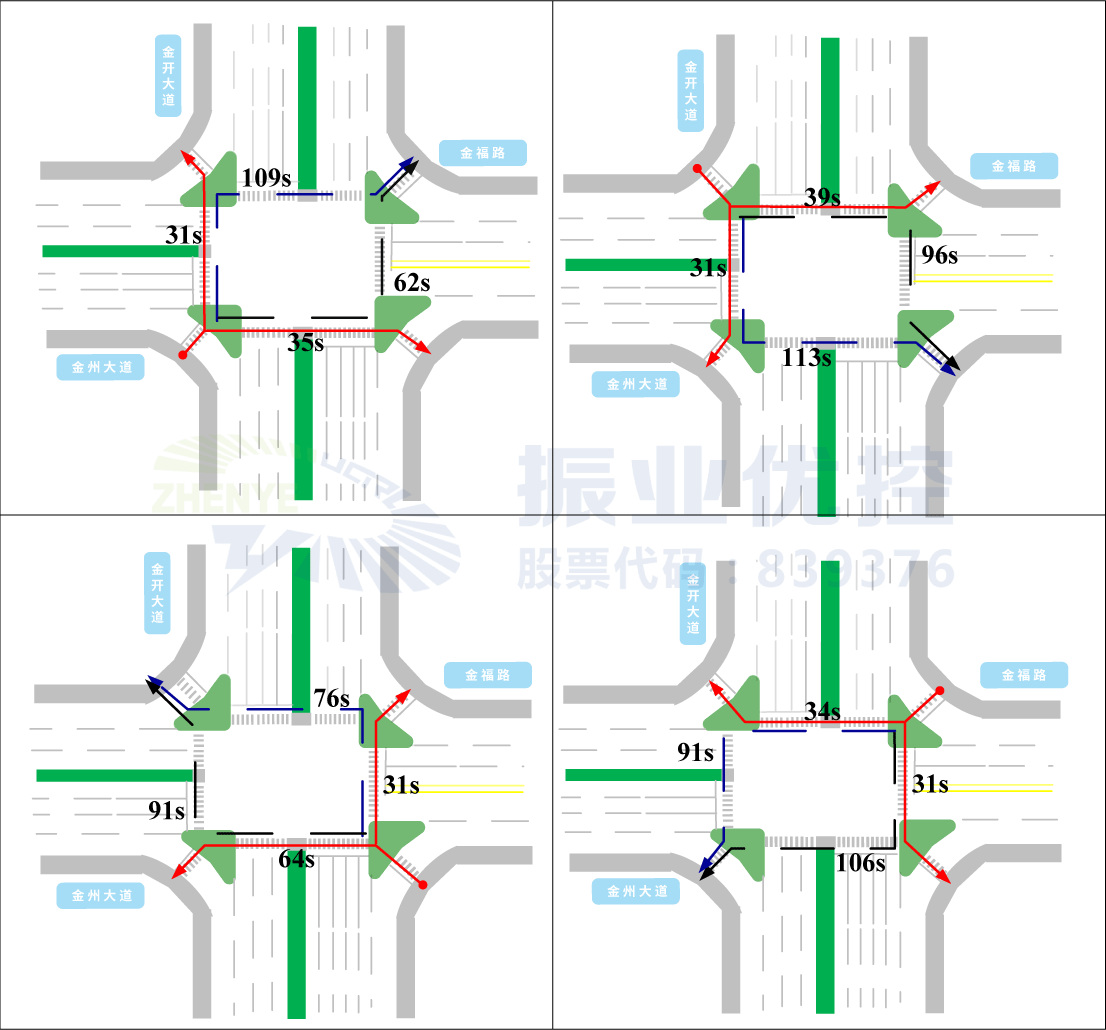

圖3 優化前各方向行人過街最短時間示意圖
3.上坡路段車輛清空困難,尾車與行人易發生沖突。東進口為上坡路段,車輛起步較慢,D相位東進口左轉黃燈時間僅有3s,該時間不足以清空車流;當E相位南出口行人過街開始放行時,由于尾車和行人發生沖突,導致車輛滯
留在路口內,從而引發交通擁堵。
圖4 上坡路段尾車滯留路口
4.中間安全島較小,存在嚴重安全隱患。因南北進口人流量大,原配時方案中一個周期內不能完全通過,有大量行人須在中央安全島上停留,然而中央安全島較小,往往有行人站在斑馬線上等候,因此存在交通安全隱患。

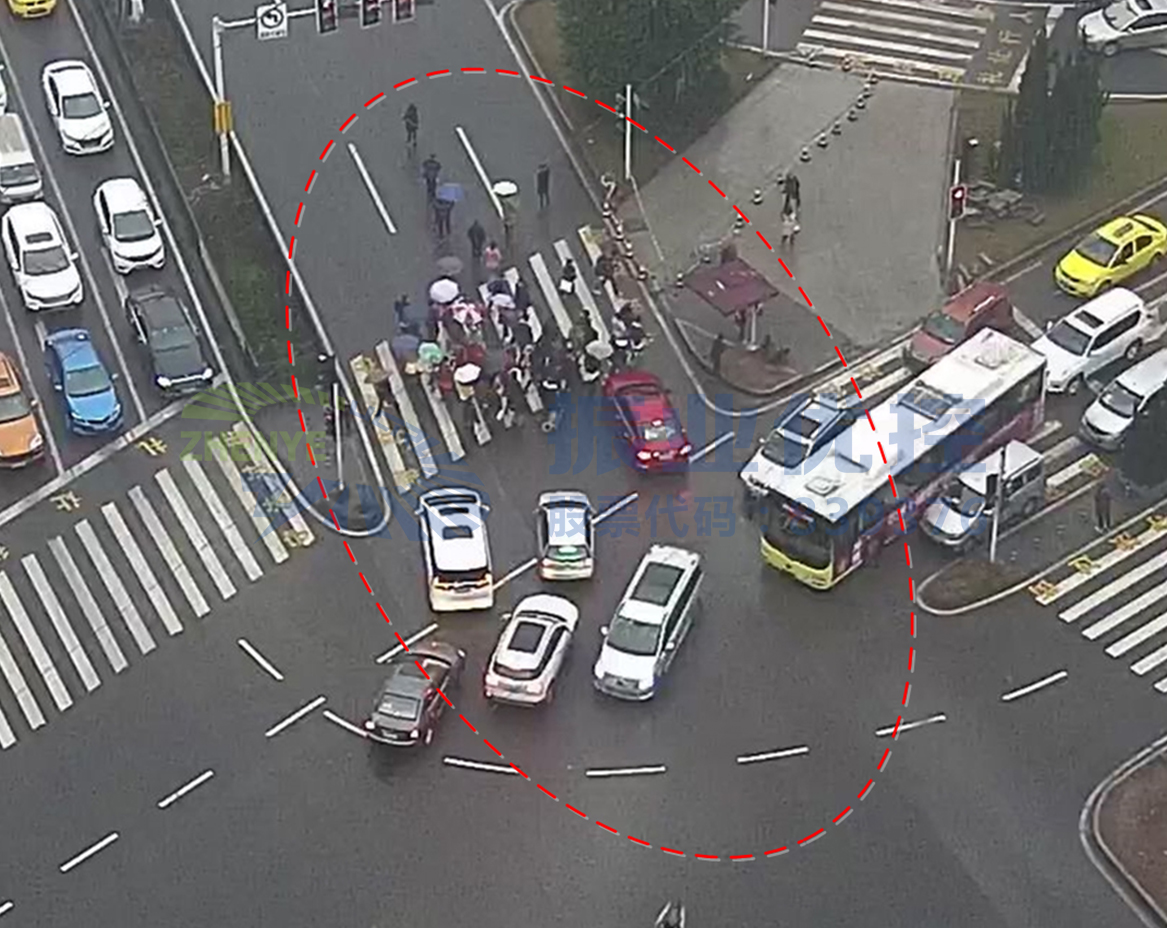

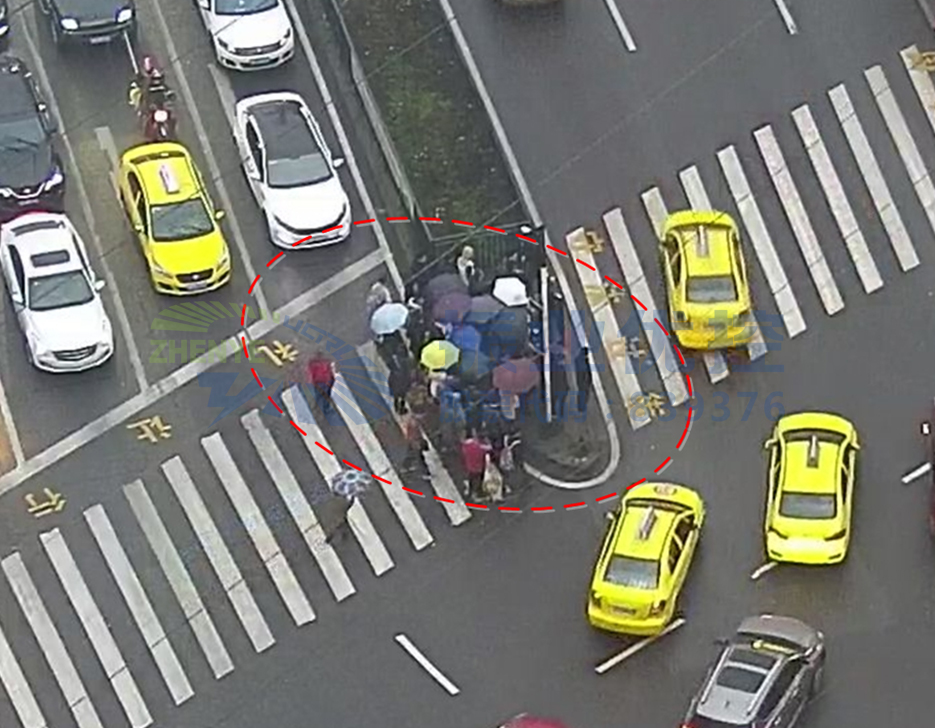

圖5 南進口中間安全島交通情況
整體問題如下動圖所示:
優化方案
1.拆分原A、C、E相位,增加進出右轉安全島小相位。在保持原方案各進口直、左(南直除外)綠燈時間不變的基礎上,把A、C、E相位拆分8個相位,增加了3次進出右轉安全島機會。

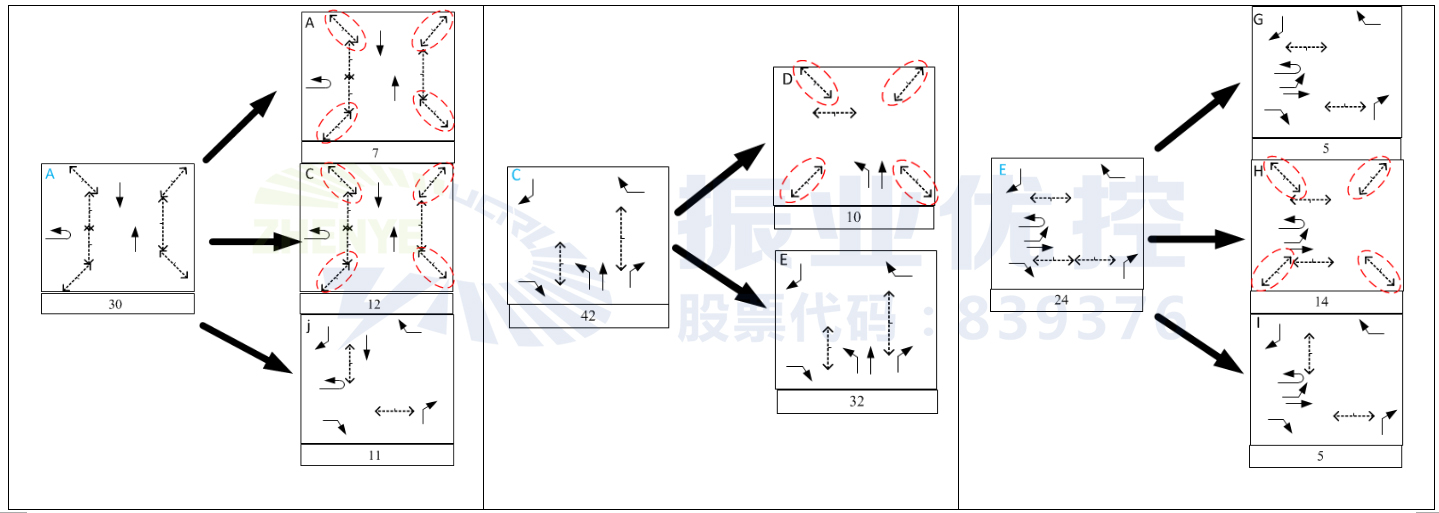

圖6 原A、C、E相位拆分示意圖
2.拆分原C相位,增加北進口行人過街相位。原方案北進口西往東行人過街時間不足,需在安全島中間等待,現增加北進口行人過街相位,讓北邊西往東的行人能連續過街。
圖7 原C相位拆分示意圖
3.拆分原E相位,增加南出口行人遲啟動相位,緩解尾車沖突。通過增加從原方案主相位里“勻出來”的5s時間清空尾車,消除尾車與行人之間的沖突。

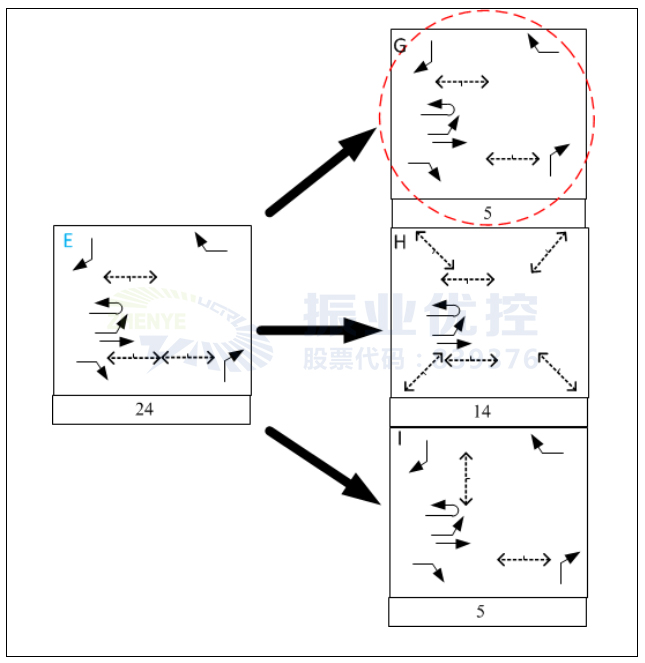

圖8 原E相位拆分示意圖
4.拆分原A相位,增加南進口行人過街相位,彌補尾車沖突后的行人過街時間不足。再次拆分原A相位,減少南進口直行放行時間11s,讓南邊行人有充足時間連續過街。

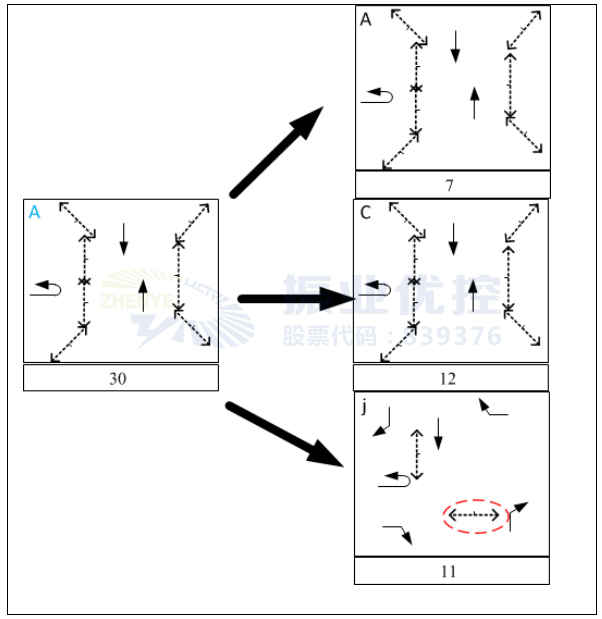

圖9 原A相位拆分示意圖

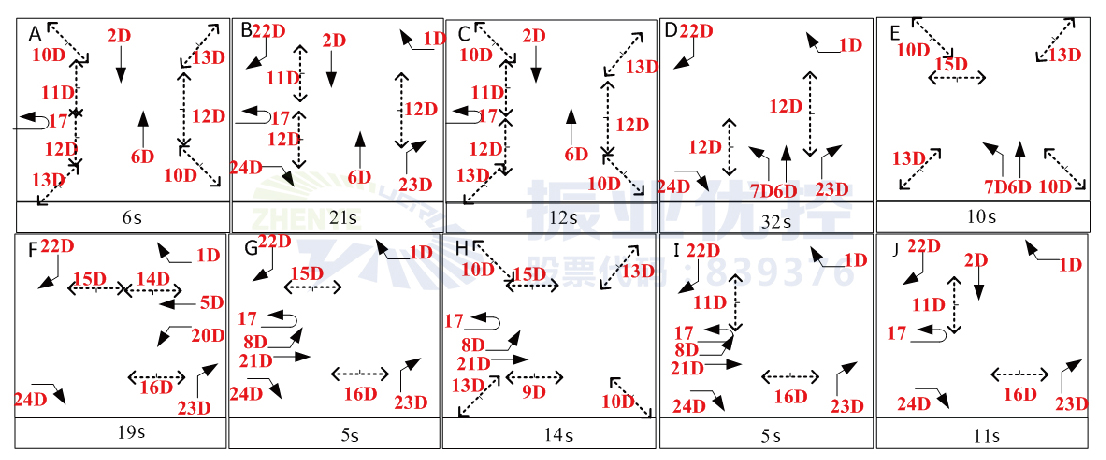

圖10 優化后相位配時示意圖
整體優化方案如下動圖所示:
優化效果
項目組對優化后的金開大道-金福路進行調研,發現優化后路口各方向行人均能在一個周期內連續過街,且無須在中間安全島上停留,同時增加了進出右轉安全島的次數,行人過街通行效率提高明顯。
圖11 優化后交通情況
圖12 優化后各方向行人過街最短時間示意圖

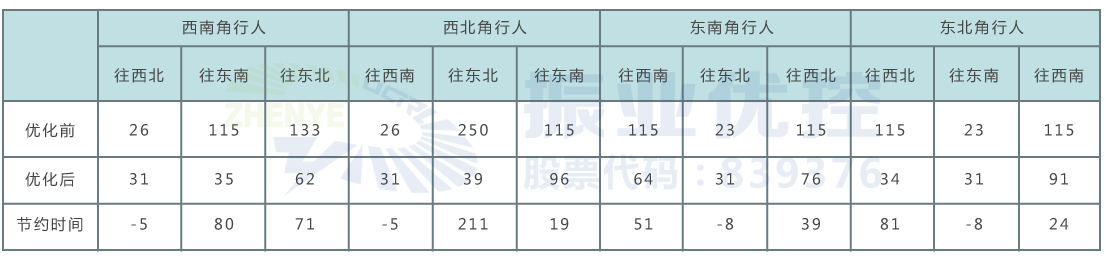

表1 優化前后各方向行人過街最短時間對比(單位:s)
案例小結
本案例通過拆分相位、對比計算行人過街時間的優化方案,增加了行人進出安全島的機會,大大減少了行人的等待時間,實現行人一個周期內連續過街,且不在中間安全島停留,確保通行安全。其巧妙之處在于,僅對金開大道
金福路路口信號控制方式進行一次“微調整”,就達到了立竿見影的效果,既經濟又實用,讓黑板報君情不自禁地為我們的攻城獅點贊!
]]>說起交通管理的棘手問題,舊城區“堵點治理”可謂屢屢上榜。本期,振業優控攻城獅僅用簡單兩招,就將車輛累積、等待時間過長等問題化解。話不多說,老司機黑板報君帶你上車。→_→
路口概況
教育南路-中山路交叉口位于舊城區,路口改造建設改造難度大,周邊建筑用地以學校、住宅區為主,路口在早晚高峰時段,車流量及人流量較大。
圖1 教育南路-中山路路口周邊示意圖
圖2 教育南路-中山路路口基礎信息圖
存在問題
1.路口以單邊放行為主,南進口、北進口匯入東出口流量較大。
2.路口內無渠化改造,機動車與人行沖突較為嚴重,需設置單獨人行信號相位。
3.單獨人行相位占用25s,降低了各進口綠信比,導致各進口放行時長不足。
4.放行時長不足導致東進口車輛累積嚴重,在路邊停車及上下學時段的影響下,晚高峰時段疏散時長與排隊長度呈指數增長。
現狀相位相序圖如下:

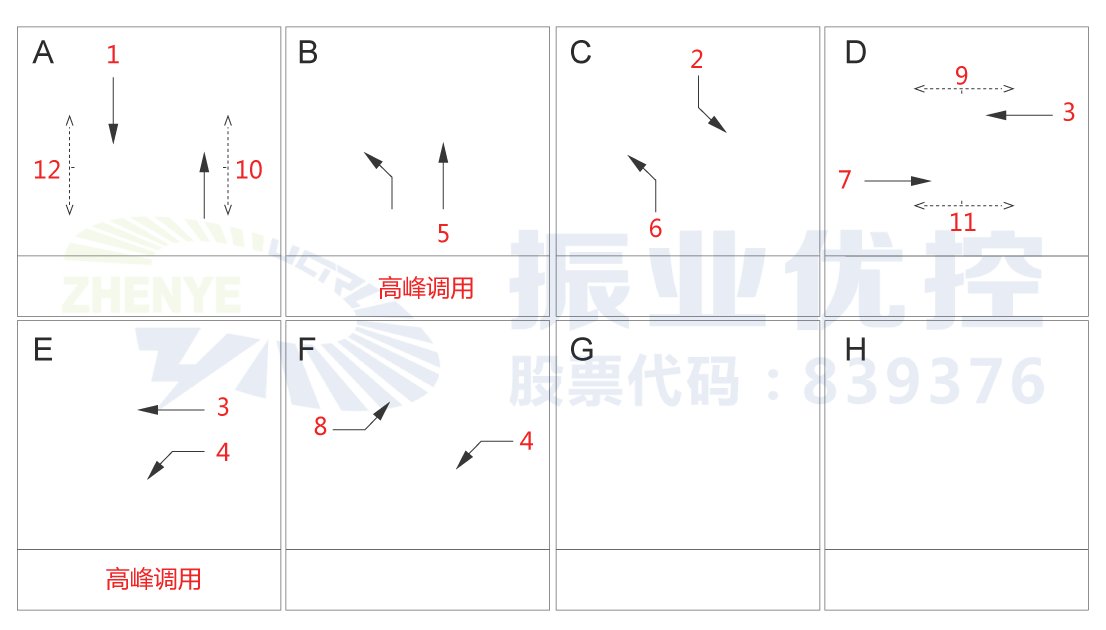

圖3 教育南路-中山路路口相位相序圖
具體問題還是應該具體分析!讓我們跟隨黑板報君把焦點聚集到東進口。
東進口及其路段作為附近村居居民及學校的集散點,在工作日早晚高峰時段,因受附近建筑設施影響,交通流量大。
然而,路段僅為雙向兩車道,難以滿足路口進口放行需要,同時原方案未能及時疏解路段累積車輛,反倒加劇了路段內交通秩序混亂,正如下圖所示:
圖4 東進口晚高峰路段排隊情況
圖5 東進口晚高峰路段通勤通學交通狀況
圖6 東進口晚高峰路段通勤通學交通狀況
優化措施
1.根據路口交通設施及實際情況,我們的攻城獅將南進口右轉與東進口搭接放行,拆分南進口放行方式。從而取消路口全人行相位,同時將人行相位時間分配至東進口,提高東進口放行時長,減少東進口的等待時長,緩解東進口高峰時段交通壓力;
2.同時,增設3個備用相位,在路口平峰時段可采用備用相位,備用相位主要增設全人行相位,保障人行過街安全,提高相位方案的合理性、有效性。
優化設置如下圖:
圖7 路口設施改造圖
圖8 優化后相位相序圖
優化效果
經過我們攻城獅的小試牛刀,其優化效果也是相當顯著!
在取消全人行相位和各進口在等待時長不變的情況下,東進口減少了25秒的等待時長,并增加了20-25秒的放行時長。這能夠極大地提高在高峰時段下,東進口單車道的通行效率,從而也緩解東進口路段內交通擁堵加劇的情況發生。
圖9 優化后晚高峰東進口路段交通情況
圖10 優化后晚高峰東進口路段交通情況
圖11 優化后晚高峰東進口路段交通情況
表1 優化前后數據對比表
我們可以看到,本次案例主要針對舊城區在早晚高峰車流量壓力較大的情況下,排隊車輛從路口進口處影響至路段的處理思路。在時間分配上,取消了全人行相位,提高需求進口的綠信比,同時減少了需求進口的等待時長,從而提高了該進口的通行能力及路口相位時間利用率。這樣也緩解了由于進口疏散不及時,導致路段內部車輛沖突情況加劇的情況發生。
在東進口道路空間不足的情況下,不僅緩解了晚高峰時段東進口路段車輛的累積,而且每個周期都能及時清空進口處排隊車輛,有效避免了車輛由于疏散不及時導致排隊長度較長情況的發生。同時,也縮短了車輛在高峰路段累積的持續時間。
案例小結
本案例通過拆分放行方式,在滿足人行過街需求的情況下,取消原方案的全人行相位。既提高了放行時長,也降低了等待時間,有效地緩解進口處的排隊情況以及路段內車輛沖突的持續時間,為我們的攻城獅打call!
]]>
1.路口概況
光明北路-欖塘路路口由光明北路、欖塘路和興學路交匯而成,欖塘村和里仁洞村村口位置就開設在交叉口邊上,使該路口變成了6岔的不規則路口。光明北路是南北走向的主干道,北接新光快速路,是進出番禺區的重要通道之一,交通十分繁忙;欖塘路是東西向支路,與眾多住宅小區相連通;興學路是大型住宅小區富豪山莊的進出通道。
該路口早晚高峰時段會出現常發性擁堵,高峰持續時間長,對番禺區居民的出行產生較大的影響。
路口的渠化、車道及信號燈組設置示意圖如下所示。

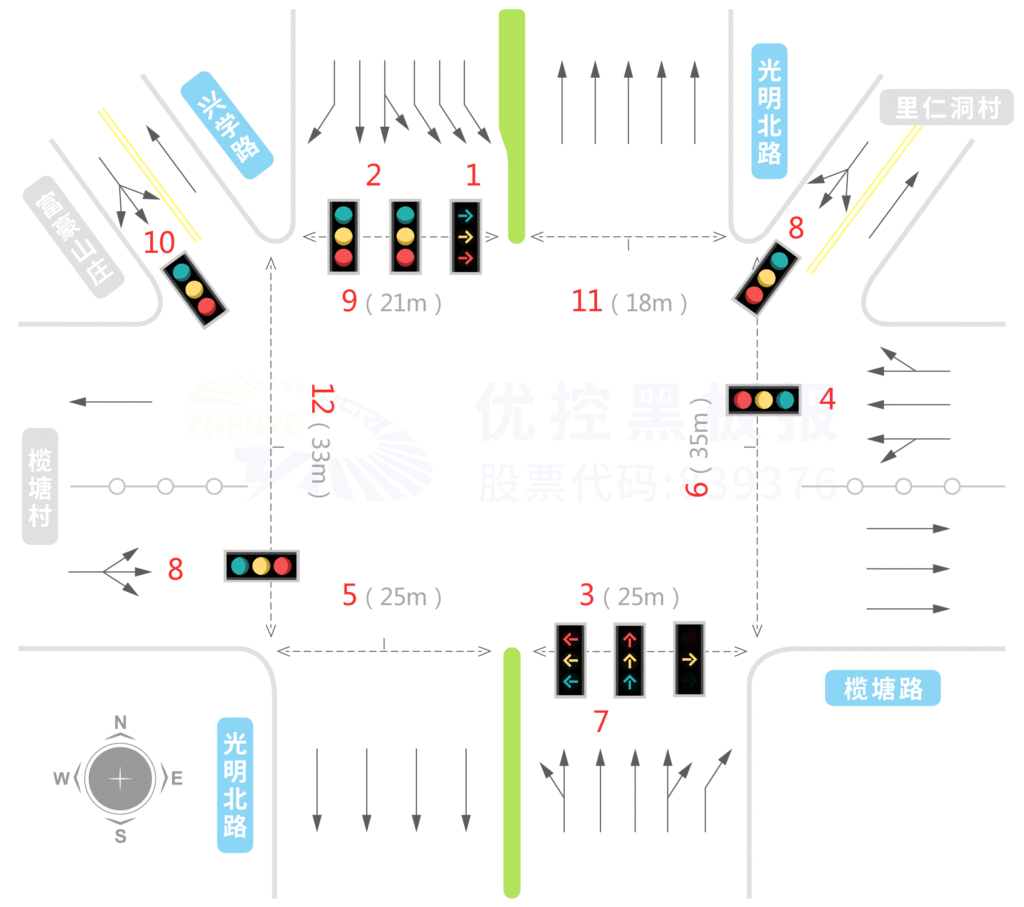

圖1 路口現狀示意圖
通過實地調研,光明北路-欖塘路路口早高峰(7:30-8:30)和晚高峰(17:30-18:30)時段的交通流量如下所示。

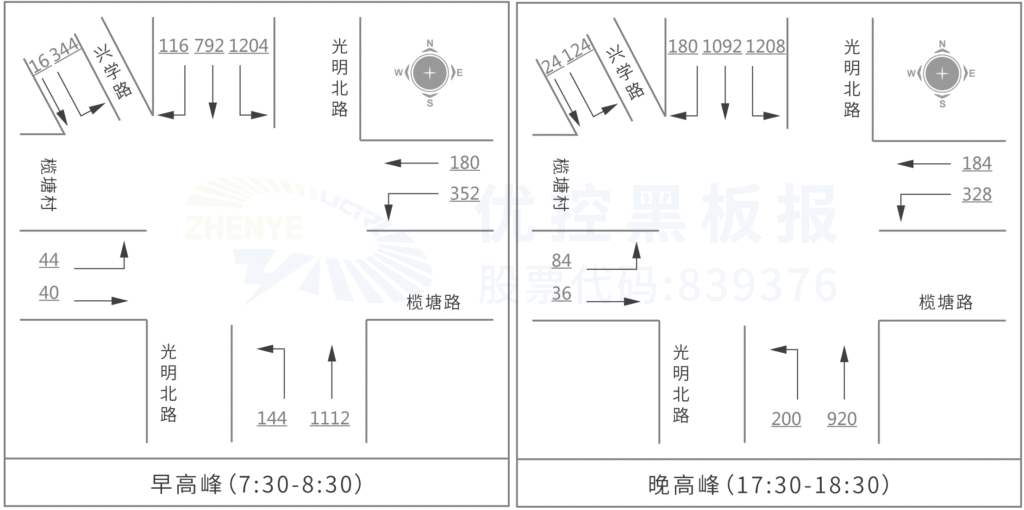

圖2 高峰小時流量圖
數據顯示:南北方向?yàn)殛P(guān)鍵車流方向,北進口左轉流量大;西北進口(興學路)早高峰流量比晚高峰的大;東進口早晚高峰流量相當(但晚高峰車流比較集中,在路口的匯聚速度快,需要多次排隊才能通過路口);欖塘村和里仁洞村流量較?。ㄏ啾绕渌M(jìn)口,進出里仁洞村的流量可以忽略不計)。
路口目前采用四相位放行方式,并根據交通流特點設置有低峰、平峰和早晚高峰方案。相位方案如下圖所示,早晚高峰配時信息見下表。

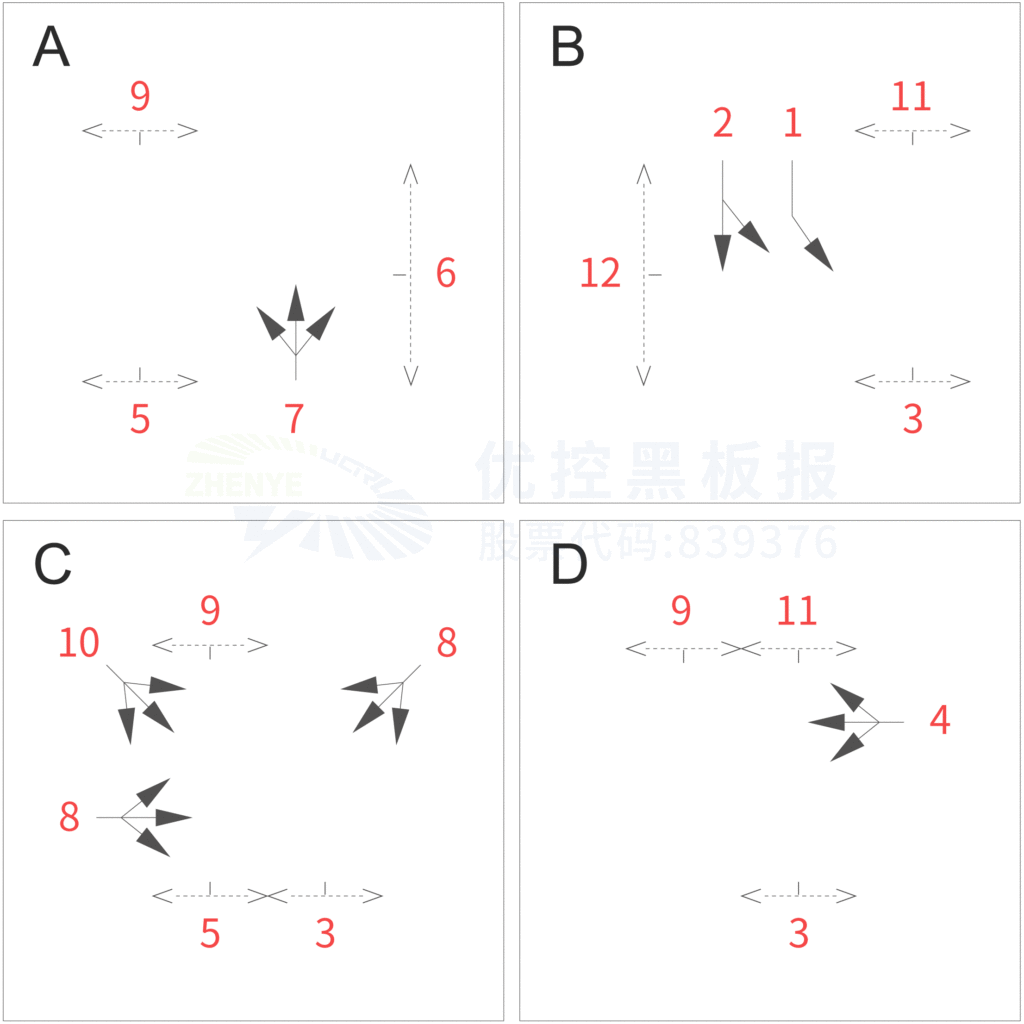

圖3 路口相位圖

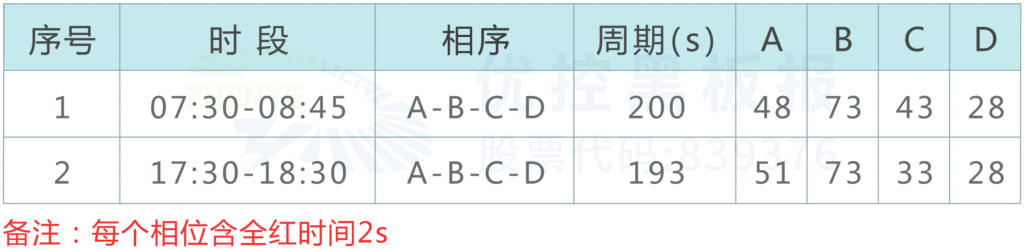

表1 路口優化前早晚高峰信號控制方案(單位:秒)
2.存在問題
1、早高峰北進口存在綠燈空放現象;
2、晚高峰東進口排隊嚴重,車輛需要多次排隊(3-4次)才能通過路口;
3、早晚高峰路口周期大,西北進口(興學路)車輛等待時間長,經常出現車輛搶道現象(利用對向車道插空、占用對向車道排隊),導致進口堵塞,需要進入興學路的車輛排隊回溢至路口中間,影響其他進口車輛通行,路口行車秩序混亂;興學路僅為雙向兩車道,而該路段車流量較大,早晚高峰時段排隊較長,車輛需要多次排隊(4-5次)才能通過路口,通行效率較低;
4、C相位存在嚴重的人車沖突(5號燈組),嚴重影響行人安全。
3.優化措施
針對路口的地理特點、交通流特性及現狀的控制效果,提出以下優化措施:
1、路口進口眾多,保持原方案的進口輪放方式可降低相位設計的復雜度,駕駛員也比較容易接受;
2、早晚高峰信號周期過大且存在進口空放現象,可適當壓縮周期;東進口排隊嚴重需要合理增加綠燈時間;
3、西北進口車輛對路口運行效率影響最大,需要從縮減排隊長度與減少等待輪候時間兩個方向入手,以時間換空間,解決路口內的沖突問題。具體做法是將原方案C相位的時間拆分為兩部分,將一部分單獨分配給西北進口,對西北進口實行重復放行,同時考慮到興學路進口只有一條車道,長時間放行會產生“斷流”現象,因此拆分后的兩個相位要間隔開來,待蓄聚車流后再放行;
4、將5號行人燈組放行安排在沒有人車沖突的相位,消除路口安全隱患。
優化后的相位圖如下圖所示。

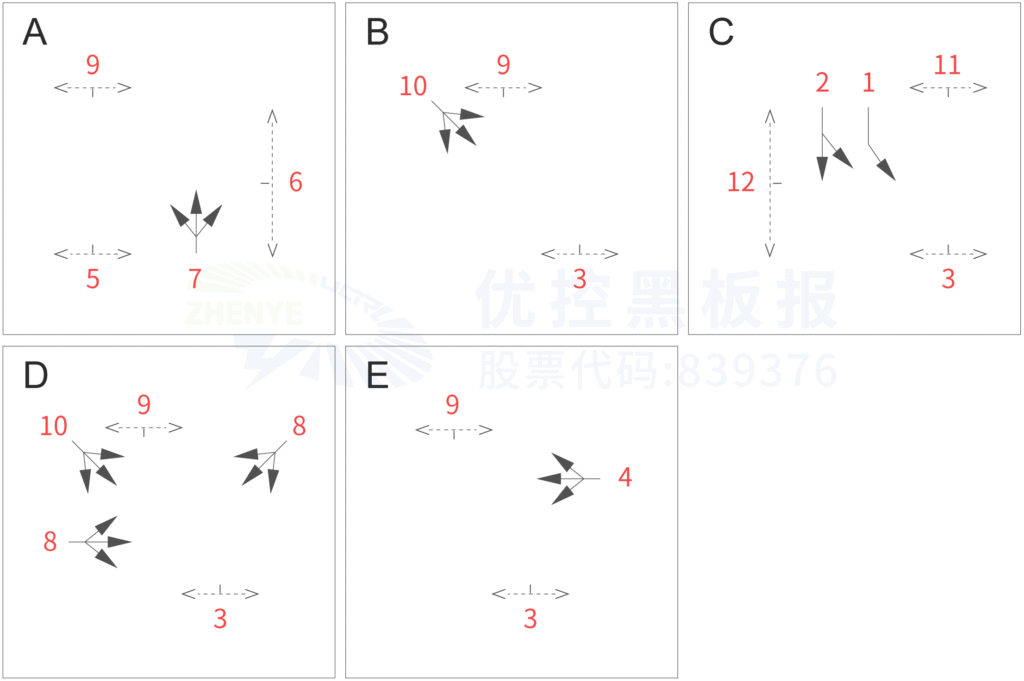

圖4路口優化后相位圖
早晚高峰的配時信息如下表所示。
表2 路口優化后早晚高峰信號控制方案(單位:秒)
4.效果評價
對光明北路-欖塘路路口進行優化后,路口的擁堵持續時間縮短,從原來的40分鐘減少到28分鐘,路口通行效率有所提高。路口的平均排隊長度及二次排隊指標改善情況如下表所示。

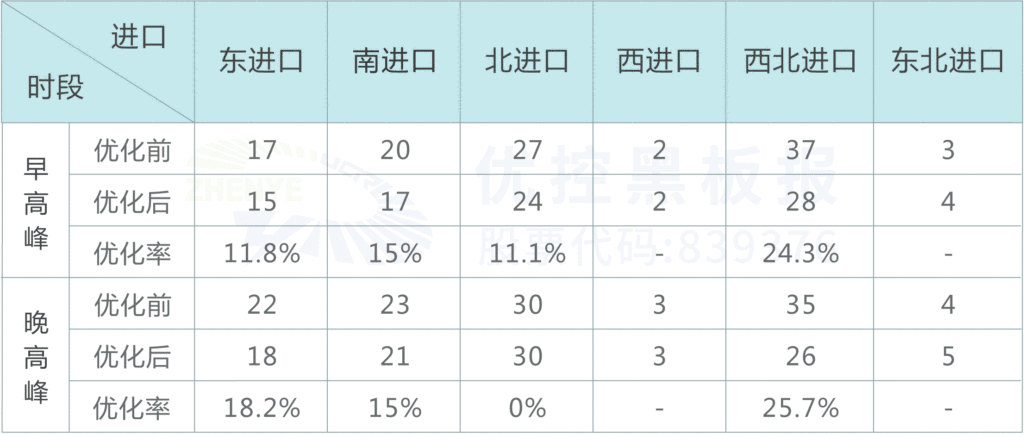

表3 路口優化后早晚高峰各進口平均排隊長度

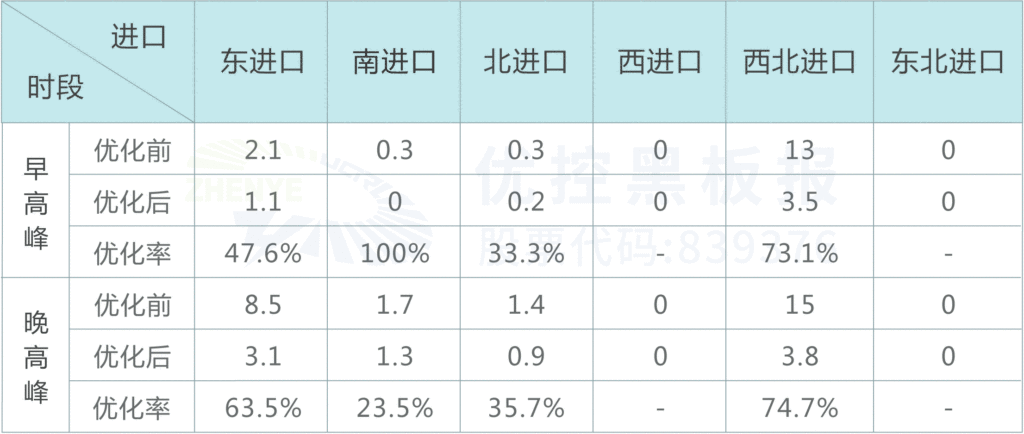

表4 路口優化后早晚高峰各進口道車輛二次排隊長度
優化后早晚高峰各進口的排隊長度都有不同程度的下降,西北進口改善最明顯;早高峰除西北進口存在二次排隊外,其他進口基本能夠一次清空;晚高峰西北進口和東進口仍存在二次排隊現象,但二次排隊的車輛數大大減少。整體上來看,優化達到了消除沖突,提高效率的優化目標。
5.案例小結
本案例采用的技術手段比較簡單,但是優化方案實施后效果立竿見影。拆分相位重復放行雖然不是交通信號控制里的“標準思路”,但該方法從路口的道路瓶頸和沖突矛盾出發,因地制宜,巧妙而合理地從時間和空間上分配路權,讓路口的運行變得高效有序,可謂是“花小成本辦成大事情”。
看完這期“手術”案例有沒有小小的失落呢?(還以為是什么大手術呢)其實路口手術不求“大”而求“巧”,少折騰才是揮舞“手術刀”的最高境界!
]]>
