多向綠波、相位相序、配時方案
繼北部灣大道-迎賓街至北部灣大道-靈秀街路段多向綠波誕生后，防城港又新增一條可“拐彎”的雙向綠波。與上一條多向綠波（詳情可點擊：防城港 | “直行+左轉”多向綠波協調設置）相比，此次優化更是因地制宜，根據不同時段單個路口交通情況，個性化定制協調方案。接下來攻城獅小哥哥將告訴我們這條可“拐彎”的綠波究竟是如何運行的–
路口概況
中心區是防城港市的核心區域，承載了整個城區的主要交通流。片區內分布了三大路口，分別為金花茶大道-靈秀街、金花茶大道-迎賓街、馬正開路-迎賓街。早晚高峰期，三個路口容易產生擁堵現象。

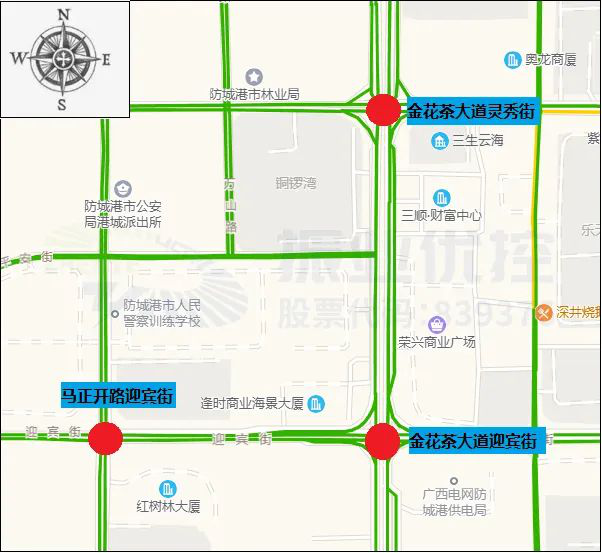

圖1? 三個路口地理位置圖

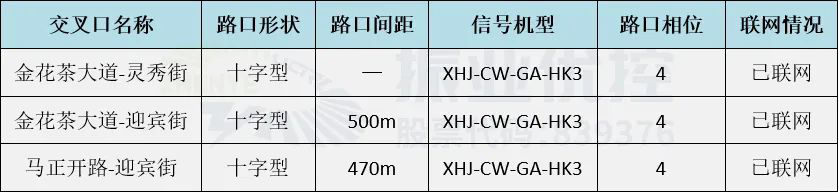

表1? 路口現狀基礎信息
存在問題
早、晚高峰階段，片區車流量較大，三個路口周期差異較大，路口間缺少信號協調控制。車輛需多次停車，造成該片區交通出行的不暢。

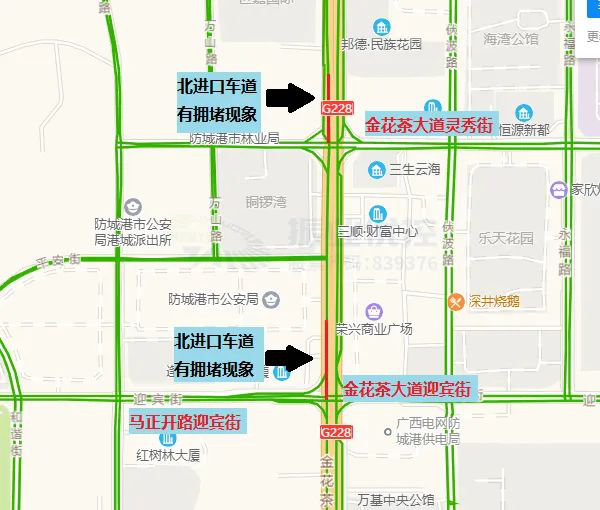

圖2 路口擁堵情況所在地理位置
優化思路及方案
1、確定路段協調方向
攻城獅根據路段流量走向，結合市民出行特點，設計4個協調方向綠波帶，在保障兩條拐彎綠波帶（路段A、路段B）綠路效果的同時并兼顧東西雙向直行綠波帶（路段C、路段D）。

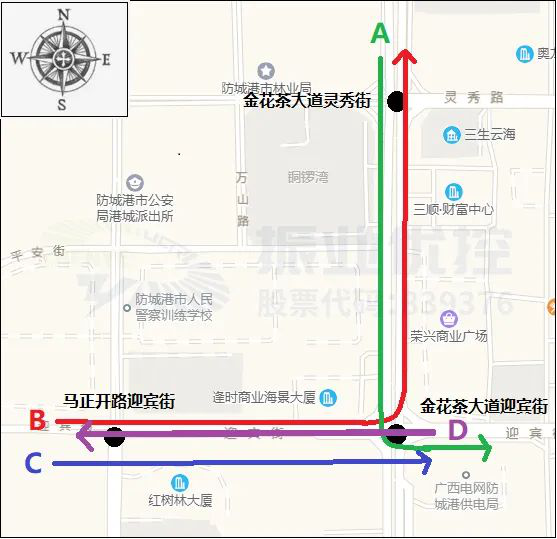

圖3? 協調方向示意圖
注：
線路A是金花茶大道北面左轉進入迎賓街；
線路B是迎賓街西面左轉進入金花茶大道；
線路C是馬正開路往金花茶大道方向直行；
線路D是金花茶大道往馬正開路方向直行。
?
2、優化單點路口方案
在滿足非協調方向放行需求的前提下，重新調整金花茶大道-迎賓街路口相位，調整金花茶大道-靈秀街路口、馬正開路-迎賓街路口配時方案。
① 金花茶大道-靈秀街路口

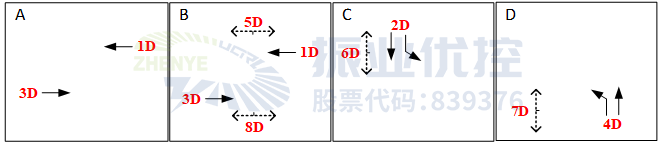

圖4? 路口相位相序（優化后）

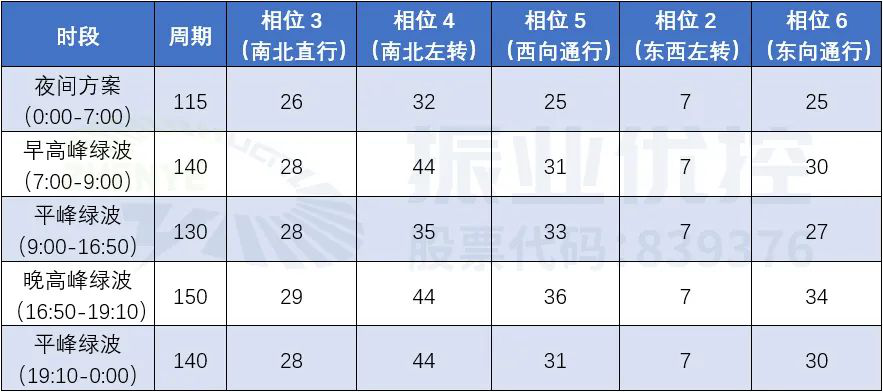

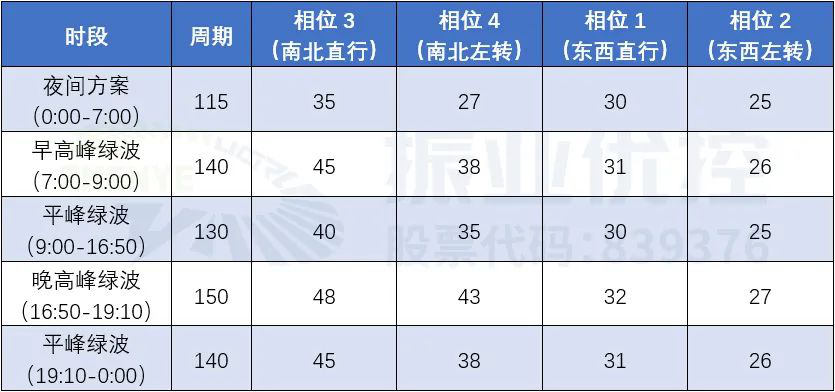

表2 路口方案配時表（優化后）
② 金花茶大道-迎賓街路口

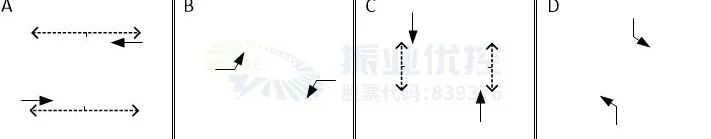

圖5?路口相位相序（優化前）
圖6?路口相位相序（優化后）
表3 路口方案配時表（優化后）
③ 馬正開路-迎賓街路口

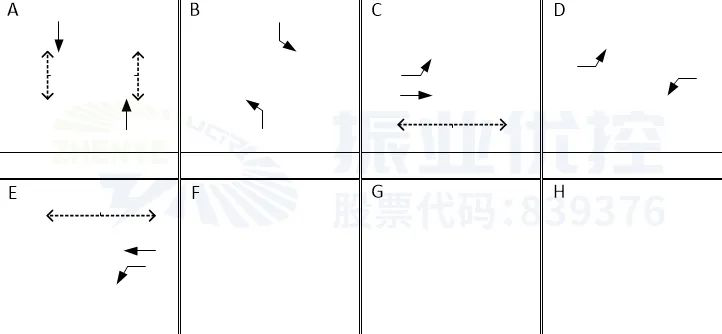

圖7?路口相位相序（優化后）
表4 路口方案配時表（優化后）
3、設計綠波協調方案
根據市民出行特點，攻城獅設計多時段、多方向的綠波方案。

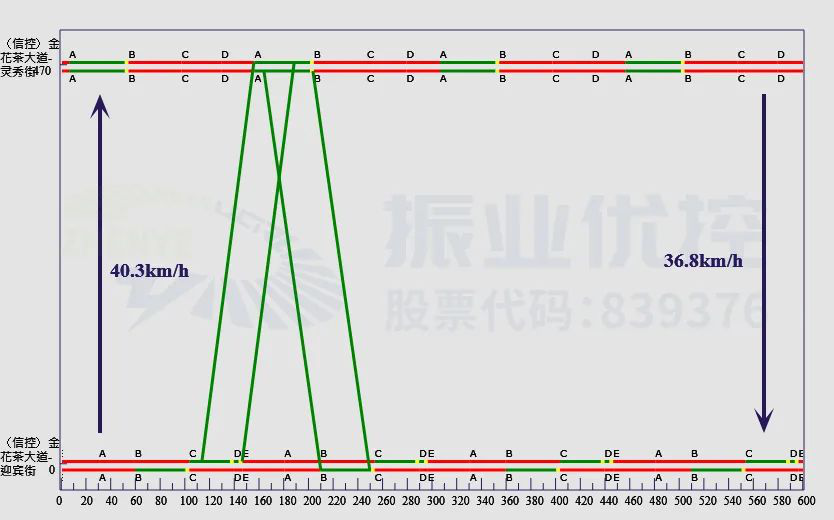

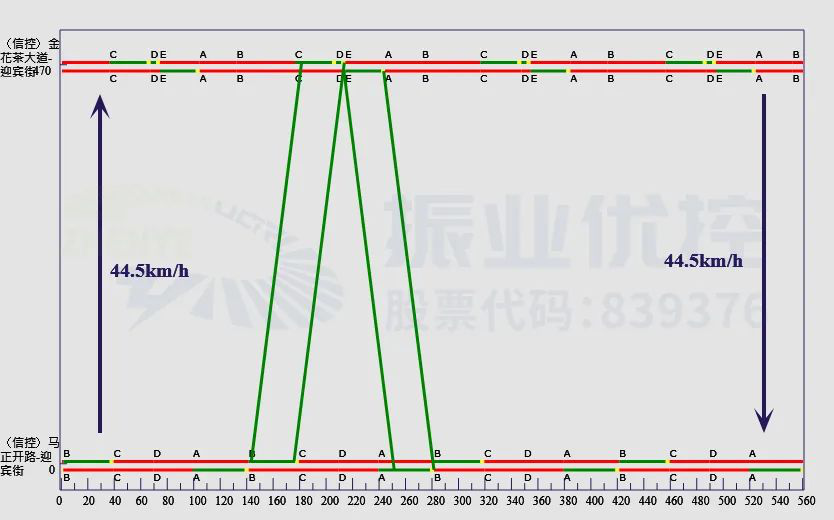

圖8?早高峰綠波時距圖
在早高峰時段，設置協調路段A方向綠波帶寬為40s左右，協調路段B方向綠波帶寬為32s左右，協調路C方向綠波帶寬為25s左右，協調路段D方向綠波帶寬為30s左右。
圖9?平峰綠波時距圖
在平峰時段，協調路段A方向綠波帶寬為35s左右，協調路段B方向綠波帶寬為28s左右，協調路段C方向綠波帶寬為27s左右，協調路段D方向綠波帶寬為27s左右。
圖10?晚高峰綠波時距圖
在晚高峰時段，協調路段A方向綠波帶寬為42s左右，協調路段B方向綠波帶寬為35s左右，協調路C方向綠波帶寬為28s左右，協調路段D方向綠波帶寬為34s左右。
?

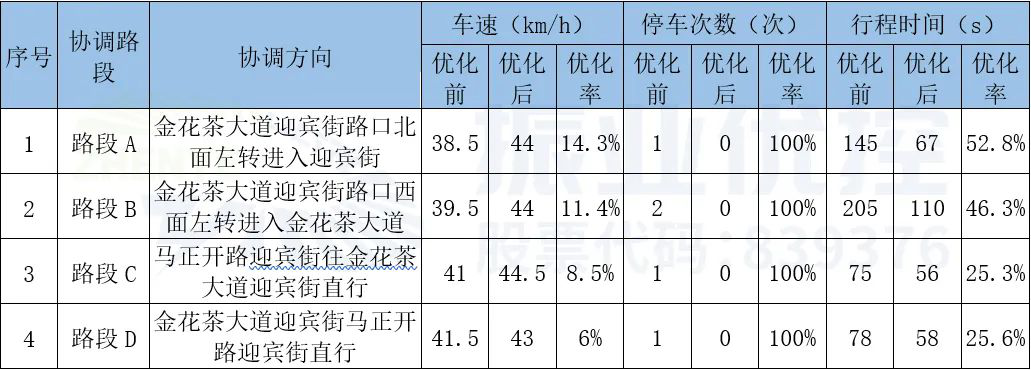

優化效果
案例小結
本案例因地制宜，通過設計多向綠波，調整單點路口相位相序，實現了車輛從第一個路口起步后不停車通過下游路口，提升相鄰區域路口的通行能力，最大程度地減少車輛停車次數，增強出行體驗感。
]]>在部分人眼里，行人二次過街路口具有行人單次過街距離短、過街效率高等優點。但是一旦人流量較大時，難免會出現安全島嚴重滯留行人的情況。行人在漫長的等待中可能產生了煩躁的情緒，為了求快導致闖紅燈等不理智、不安全的行為產生。
為了更好地緩解上述問題，攻城獅小哥哥提出了三種方案，并擇優選擇。想知道哪種方案更有效嗎？請跟著黑板報君往下看–
路口概況
金開大道-箭竹路屬于二次過街的十字路口。位于重慶兩江新區互聯網產業園旁，金開大道為東西向的主干道，雙向禁左；箭竹路為南北向的支路，連接內環路。
該路口是通往重慶兩江新區互聯網產業園的必經之路，主要車流以金開大道為主，東西進口早、晚高峰均存在多次排隊現象。

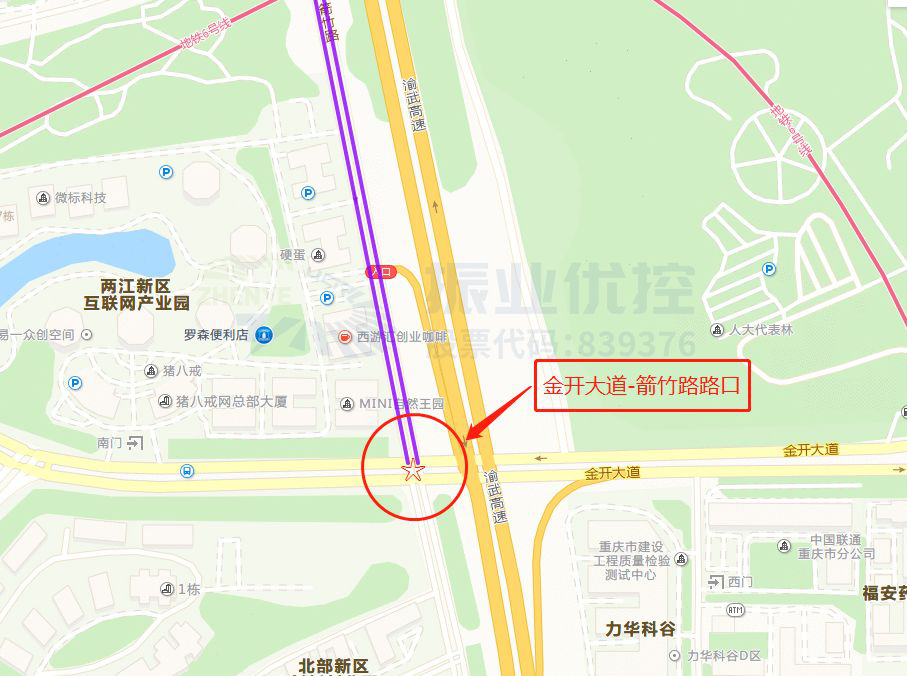

圖1 路口地理位置圖

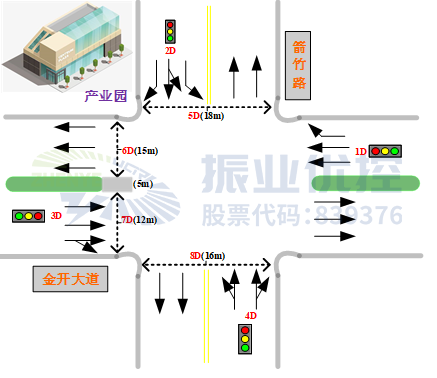

圖2 路口基礎信息圖

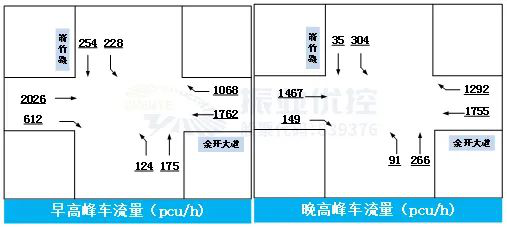

圖3 路口早晚高峰車流量流向圖
早晚高峰人流存在嚴重的潮汐現象，早高峰以南往北（上班）流量為主，晚高峰以北往南（下班）流量為主。

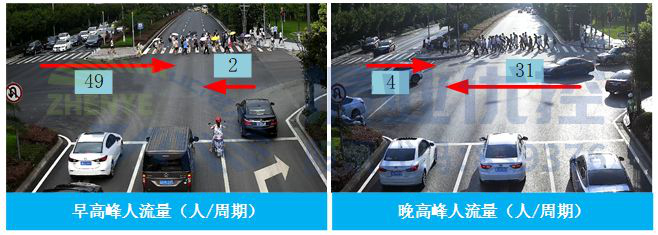

圖4 路口早晚高峰實景圖
存在問題
△ 該路口為二次過街路口，早高峰時段中間安全島上滯留行人較多，存在嚴重安全隱患。
（1）早高峰南往北行人較多，而南往北行人不能連續過街，導致大量行人須在安全島上停留；
（2）安全島面積較小，往往有行人站在斑馬線上等候；
（3）當有一人闖紅燈過街時，大量行人跟隨闖紅燈，存在嚴重安全隱患。

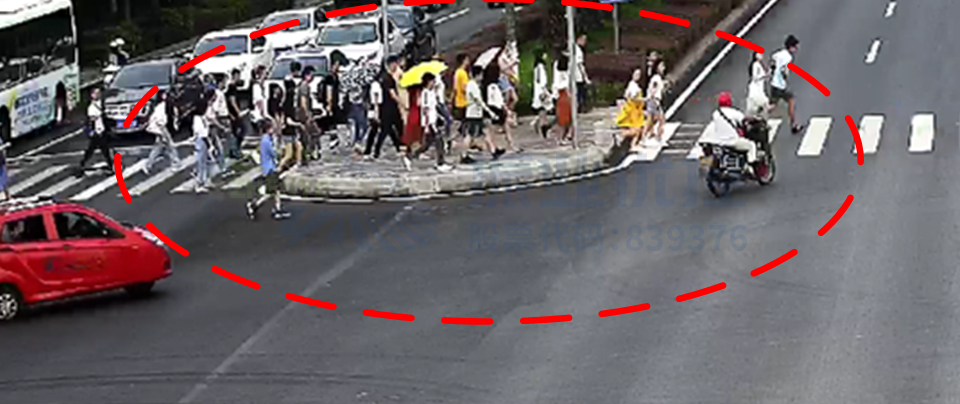

圖5 大量行人滯留安全島
優化思路及方案
為了更好地解決問題，攻城獅們思維了三種方案，綜合比較，擇優選擇。接下來就讓攻城獅小哥哥引領我們走進思維的過程。?↓?↓?↓
方案一
方案：保持各相位綠信比不變，增大周期，讓行人能夠一次性過街。
預測結果：通過調研了解到該路口離下游路口較近，如增大周期，勢必會增加排隊，導致回溢。

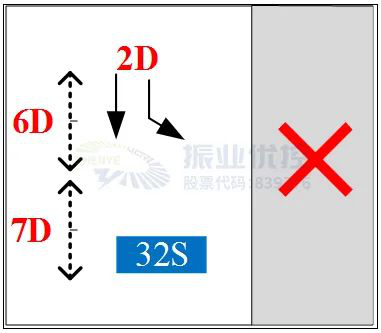

圖6 行人一次過街相位圖
所以此方案行不通！
方案二
方案：拆分相位，設計行人雙向綠路。
預測結果：該路口由于主干道車流量較大，早晚高峰存在二次排隊，無法再勻時間給行人過街。

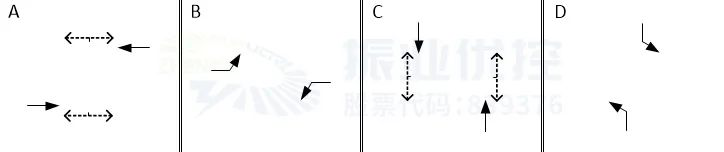

圖7 行人雙向綠路相位相序圖
所以此方案行不通！
方案三
方案：調整相位相序，讓行人流量大的方向連續過街。早高峰人流量以南往北行人為主，故調整C、D相序。
預測結果：調整后，早高峰南往北方向行人能連續過街，而晚高峰北往南方向行人也能連續過街。

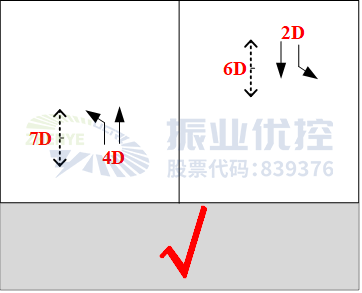

圖8 行人南往北連續過街相位相序圖
所以此方案OK！
確定方案三可行后，攻城獅小哥哥迅速調整早晚高峰相位相序，并下發方案。

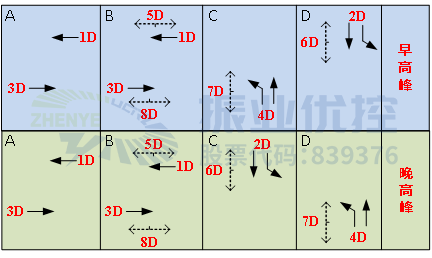

圖9 早晚高峰相位相序圖（優化后）
優化效果
對優化后的金開大道-箭竹路路口進行實地調研，發現優化后早高峰時段，安全島只有少量行人在二次等待，極大降低了行人過街安全隱患。

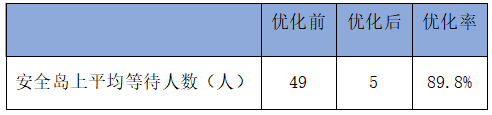

表1 優化前后早高峰安全島平均等待人數
案例小結
針對此類二次過街路口，本案例先是分析路口行人過街的幾種方式，在考慮到路口安全、有序、暢通的情況下，通過調整相序讓大多數人能連續過街，來解決“行人過街”難問題。此方法對于學校、小區、地鐵站等具有行人潮汐現象的二次過街路口均適用。
]]>最近，黑板報君收到反饋，北部灣大道有一段路車輛超多，通行很慢。500米的路程，直行車輛要70s左右才能通過，左轉車輛要100s左右才能通過，通行效率確實很低。下面，跟隨小編來看看，這次我們的攻城獅想到了什么妙招呢？
路口概況
北部灣大道-迎賓街至北部灣大道-靈秀街路段位于港口區與中心區的連接處，全長約500m。沿線分布眾多住宅區、商業區和行政區，是港口區往返中心行政區的重要道路。路段南北直行方向、南進口左轉方向車流量較大，東側是城區的濕地公園，人行過街的需求較大。
圖1 北部灣大道協調路段
表1 路口信息表
存在問題
車輛經過兩個路口需停車等待，行程時間長，行駛效率較低。
根據多次測試結果統計，車輛行駛過程中平均停車次數1次；平峰期，北部灣大道南往北直行方向平均行程時間78s；北往南直行方向平均行程時間67s；北部灣大道-迎賓街往北部灣大道-靈秀街左轉方向（南往北左轉方向）平均行程時間101s。路段行程時間長，車輛通行效率低。
優化方案
01?單點路口方案優化
在滿足非協調方向放行需求的前提下，重新調整兩大路口相位，重置綠燈時長，以達到較大綠波帶寬。
北部灣大道-迎賓街路口↓↓↓
圖2 路口相位相序圖（優化前）
圖3 路口相位相序圖（優化后）
表2 方案配時表（優化后）
北部灣大道-靈秀街路口↓↓↓
圖4 路口相位相序圖（優化前）
圖5 路口相位相序圖（優化前）
表3 方案配時表（優化后）
02合理設置協調路段綠波方案
攻城獅多次進行跟車測試、調研，根據市民出行特點，設計多時段、多方向（南北雙向直行及南往北左轉）綠波方案，減少車輛停車次數，提高道路通行效率。
高峰時段路段協調方案

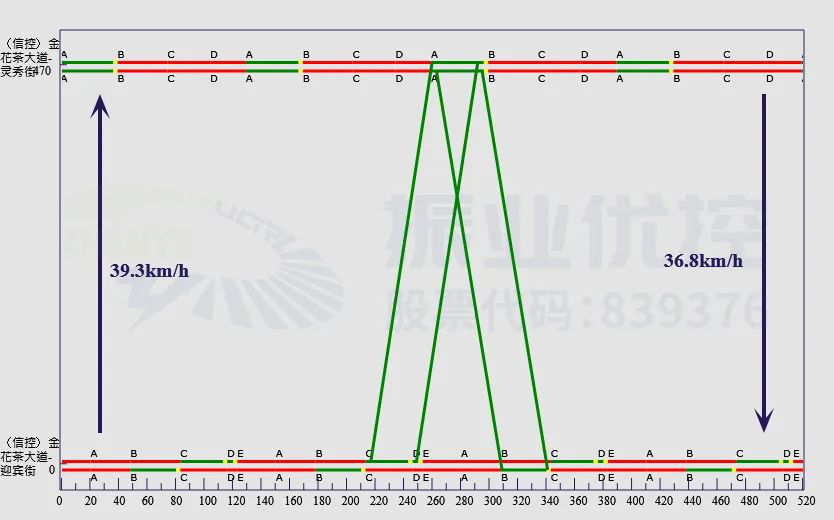

圖6 高峰時段綠波時距圖
高峰時段，設置北往南直行綠波帶寬為40s左右，南往北直行綠波帶寬為42s左右，南往北左轉綠波帶寬為52s左右。
日間平峰時段路段協調方案
圖7?日間平峰時段綠波時距圖
日間平峰時段，設置北往南直行綠波帶寬為37s左右，南往北直行綠波帶寬為37s左右，南往北左轉綠波帶寬為37s左右。
晚平峰時段路段協調方案（19:00-0:00）
圖8?晚平峰時段綠波時距圖
晚平峰時段，設置北往南直行綠波帶寬為31s左右，南往北直行綠波帶寬為31s左右，南往北左轉綠波帶寬為31s左右。
夜間路段協調方案（0:00-7:00）
圖9 夜間綠波時距圖
夜間，設置北往南直行綠波帶寬為20s左右，南往北直行綠波帶寬為23s左右，南往北左轉綠波帶寬為23s左右。
優化效果
通過本次優化，北部灣大道協調路段雙向均實現第一個路口起步后不停車通過下游路口，縮短行程時間。
表4 北往南直行協調效果對比表
表5 南往北直行協調效果對比表
表6 南往北左轉協調效果對比表
案例小結
本案例根據防城港交通流量的特點，因地制宜，采用雙向直行兼左轉協調控制方式，實現多方向協調綠波帶設計，有效提高了主車流方向道路的通行效率，減少車輛停車次數及油耗，改善市民出行體驗。
]]>
如何在既定條件下用最小的成本解決城市道路擁堵問題，是許多交通從業者經常思考的問題。今天的案例中，交通攻城獅通過標志標線的小小改動，加上配時和相位的簡單調整，就產生了較好的優化效果。
路口概況
建設街為張家口市東西走向主干道，是貫通橋東區與橋西區的兩個城區的重要交通樞紐，街上分布了三個路口分別是建設街-濱河路、建設街-清水河路、建設街-西苑路。
其中，建設街上分布了一座橋，建設橋，橋東至建設街-濱河路，西至建設街-清水河路。
圖1 道路位置圖
存在問題
車道規劃設計不合理
西苑路-建設街早晚高峰期間東向直行車輛排隊較長（通往外環車輛）而右轉車輛較少，且直行車道只有一條，車道功能與車流量不匹配，嚴重浪費道路交通資源。
圖2?東進口標線不合理問題圖
路口間缺乏協調控制方案，導致橋西進口回溢，東進口空載的矛盾現象產生。
圖3 橋進出口位置圖
早晚高峰期，建設橋東西雙向車流量大。在未協調控制的情況下，車輛經常出現排隊從西進口回溢至建設街-清水河路口。主要表現為清水河路北向左轉及西向直行車輛匯入，且早晚高峰期間，西向流量較大于東向流量。
圖4?車輛回溢至橋出口圖
早高峰期間，由于橋兩端路口（清水河路與濱河路）未設置協調控制方案，及濱河路-建設橋東向直行放行時間不合理等原因，造成橋東進口處空載。
圖5?橋面進口處空載圖
由于橋西區為老城區，早晚高峰期間人流量車流量較大，且城區內路況較差，通行能力低下，進而導致通勤車輛均繞行至西外環，造成外環出口路段嚴重?fù)矶?/b>。
圖6 高峰期間外環出口擁堵嚴重
優化方案
?交通組織優化
修改建設街-西苑路東向路口標線，將左轉、直行、右轉修改為左轉、直行、直右，合理利用道路現有資源，減少東進口直行車輛排隊長度，提高東進口的通行效率。
圖7?建設街-西苑路東進口標志標線圖
?相位、配時方案設計
對路口之間進行協調，盡量將橋東進口（建設街-清水河路）和橋西進口（建設街-濱河路）車輛同時放行，盡快清空橋上的排隊車輛，最大程度的減少建設橋上車流壓力，提高車輛通行效率。
全天均以優先東西雙向為主，使東西向車流快速疏散，避免車輛出現回溢現象
圖8 建設街-濱河路相位相序圖
早高峰及平峰時段，采取搭接西向通行相位、提高西口綠信比的方案，有效減短西進口車輛的排隊長度。
圖9?建設街-清水河路相位相序圖
圖10?建設西街-西苑路相位相序圖
該路口放行方式調整為全天東西輪放，減少東西向車輛行駛沖突，避免多周期積壓造成回溢，提高通行效率。
優化效果
橋面回溢現象明顯改善
通過對建設街-濱河路、建設街-清水河路、建設街-西苑路3個路口進行協調控制，建設橋回溢及橋面一側空載現象得到明顯改善，經過持續的跟進，建設橋高峰期間未發生車輛回溢至路口現象。
圖11 建設橋優化前后對比圖
?直行車輛排隊現象減少
通過修改建設街-西苑路東向路口標線，東向直行車輛排隊明顯減少，大幅度提高了東進口道直行的通行效率。
圖12 西苑路優化前后對比圖
?西外環排隊長度大幅度縮減
通過科學合理的設計信號配時方案，在確保其他各向車輛運行暢通的前提，增加路口西向放行時間，將路口西向時間資源最大化利用。
圖13 西外環方向優化后對比圖
表1 綠路協調優化效果數據對比表
案例小結
本案例通過信號方案優化及交通組織優化等多重手段結合，合理利用時間、空間資源，使橋面車輛達到一定的平衡狀態，解決了橋面一側空載現象，同時也緩解了西外環出口處車輛的擁堵問題，提高了道路的通行效率。
]]>
在電影里，影響狙擊手擊中目標的重要因素有風速、空氣濕度、距離等。
那么在路口中，肯定也有著方方面面的因素影響其通行效率，如周期、相位相序、綠信比方案等因素。
這些因素又是如何影響路口通行效率的呢？請聽黑板報君為您一一道來。
路口概況
欽州市子材西大街-新華路又稱四橋西路口，是由子材西大街與新華路相交的十字路口，路口匯集城區主要車流，高峰時期處于流量飽和狀態。路口基礎信息如下圖所示：
圖1 四橋西路口車道及燈組信息示意
圖2 優化前四橋西平峰的放行方式
圖3 優化前四橋西高峰的放行方式
備注：相位過渡時間為綠閃時間+黃燈時間，如：3+3。
存在問題
1、高峰時段，路口總體車流量大，特別是東進口下橋方向左轉非機動車、摩托車，當先放東西對向直行相位再對向左轉時，左轉非機動車、摩托車排隊到下橋路段拓寬處，阻擋右轉機動車正常通行，從而影響東進口車輛的通行效率。
圖4 優化前左轉非機動車阻擋右轉機動車
2、路口全天設置6個時段，3套方案，由于時段劃分不夠精細，配時的不合理導致各個時段部分進口排隊較長，部分空放，而部分進口處于“失衡”狀態，對于這一種狀態，稱之為路口“失衡”。根據實地調研觀察，以工作日高峰階段為例：
表1 四橋西路口現場調研記錄
圖5 四橋西路口晚高峰南北進口航拍實景圖
備注：圖片拍攝于2018年5月22下午6點15分。
優化思路
一、數據采集
通過到路口進行實地數據調研和視頻監控進行收集并整理了下列數據：
圖6 工作日與非工作日全天的車流量
1、從上述數據顯現，工作日的車流量全天出現4個峰值點，分別為早高峰、上下午高峰和晚高峰。晚高峰較其他高峰時段的持續時間比較長，且呈現出18:10左右開始，車流量明顯地增大；22:00開始進入車流量開始減少進入低峰期。而非工作日與工作日有很大的差別，早上和下午（14:00-15:00）均沒有出現峰值點，且峰值點均比工作日的要小一些。
圖7 工作日高峰時段進口轉向流量對比
2、高峰時段以東進口直行和左轉、西進口直行、北進口直行和左轉車流量較大，多于西進口左轉，南進口直行、左轉車流量，路口各方向進口流量具有明顯的不均衡性。
二、方案設計
1、時段劃分
在現狀方案中基本能符合車流量變化特征，但是根據對全天車流變化規律的調研，還缺少早高峰、下午高峰、晚平峰等時段的配時方案。
根據路口工作日與非工作日流量數據采集對比，劃分為工作日與非工作日兩個工作表，劃分為周一至周五和周六日兩個時段方案。
在路口調研中發現，
（1）晚高峰18:10后東西方向車流量增加迅速，路口承載能力達到超飽和狀態，所以在18:10前晚高峰設置一個晚高峰過渡段，避免在晚高峰過渡時段啟用晚高峰方案造成的時間的浪費；
（2）該路口沿線存在學校區域，晚上學生下晚自修回家，路口仍存在部分家長接送學生的車輛，雖然22：00路口流量有所下降，但未能進入低峰期，故低峰期延后到23：00切換。時段劃分如下表所示：
表2 路口優化前后時段劃分及方案
2、相位相序設計
下面以早高峰、晚高峰為例，對路口相位重新設計如下：
（1）早高峰
圖8 工作日早高峰各進口車流飽和度對比
如上圖所示，工作日早高峰東西進口直行、左轉車流相對均衡，可采取對放左轉、對放直行相位控制，北進口直行、左轉較南進口車流飽和度明顯較大，則在南北左轉相位后搭接北直左單邊相位，再放行南北直行直行相位，增加北進口車流通行綠信比。早高峰相位設置和配時如下圖所示：
圖9 工作日早高峰相位設置
（2）晚高峰
圖10 工作日晚高峰各進口車流飽和度對比
如上圖所示，工作日晚高峰東進口直行、左轉比西進口車流的飽和度大，北進口直行、左轉比南進口車流的飽和度大，則同時設置東直左單邊、北直左單邊兩個搭接的放行相位，增加?xùn)|、北進口車流通行綠信比。
針對晚高峰東進口非機動車流量大而影響機動車右轉的情況，晚高峰東進口的相位相序設置為“左轉-直左單邊-直行”。晚高峰相位設置和配時如下圖所示：
圖11 工作日晚高峰相位設置
（3）由于原方案東西進口的相位相序為“直行-左轉”，在進入晚高峰方案切換時，會造成駕駛員行車的不習慣。因而，在相位相序上統一放行方式“左轉-（直左單邊）-直行”。
效果評價
1、優化方案實施后，各個進口的最大等待時間均比優化前短，同時路口各時段平均車輛延誤均有不同程度下降，高峰時段各進口排隊長度也均有不同程度下降。
圖12 高峰時段各進口車流最大排隊長度
2、對全天時段進行了更加細致的劃分，由原來的6個時段劃分成工作日的12個時段和非工作日8個時段，并且壓縮配時方案周期，使時段更明確，配時更合理，避免了各個進口出現配時不足或者空放的現象，降低了綠燈損失時間。
3、把東西方向的相位改“左轉-直左單邊-直行”，東進口先放左轉有效地清空大部分左轉非機動車，右轉車可以順暢地通行。優化后效果如下圖所示：
圖13 優化后清空左轉非機動車
4、高峰時段搭接小相位可以有效地減少了因“失衡”而造成南進口、西進口的空放，提高了路口的通行效率。
案例小結
1.對全天流量進行統計，并根據全天的流量繪制折線圖，這樣就可以清晰地知道全天的流量變化。從而進行不同的時段劃分和配時的合理配置。使時段劃分得更細致，相位配時更合理，解決了路口空放的現象和降低綠損。
2.針對東西、南北車流不對稱，設置增加小相位，解決南進口、西進口空放。
3.合理的相位相序設置，可以有效地避免機非沖突。
]]>
